首先糾正一點，不是電源接入同相端或反相端，應該是輸入信號接入同相端或反相端。


這兩種接入方式最主要的區別就是反饋方式的不同。信號從反相端輸入屬于并聯電壓負反饋，信號從同相端輸入屬于串聯電壓負反饋。
另外從同相輸入端輸入信號和從反向輸入端輸入信號，得到的輸出信號相位也是不同的，一個是同相，一個是反相。所以一個是同相放大器，一個是反相放大器。

1）輸入端的同相與反相是相對于輸出端而言的；

通常規定輸出端為正，那么輸入端與輸出端同相的則稱為同相輸入端，反之為反相輸入端；

2）那么信號源從同相輸入端輸入的，就稱為同相放大器（電路），反之為反相放大器（電路）；

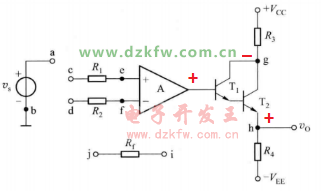

3）按如下圖示：

當 a->c 時，即是同相輸入，那么就需要  d->地，f->j、i->h，而構成個同相放大電路；

當 a->d 時，即是反相輸入，那么就需要  c->地，f->j、i->h，而構成個反相放大電路；

這是電壓負反饋形式；

-------------------------------------------------------------------------------------

放大器反相的輸入端是指輸入端和輸出端的極性相反。同相輸入端是指指輸入端和輸出端的極性相同。

運算放大器是放大倍數很高的電路單元，早期應用在模擬計算機中，其目的是實現數學運算，由此得名“運算放大器”，簡稱“運放”。

一個簡單的運放，一般包括一個信號輸出端，兩個高阻抗輸入端，同相和反相輸入端。所以，可以用運放制作同相或是反相、差分放大器。

運算放大器主要分為：通用型、高阻型、低溫漂型、高速型、低功耗型、高壓大功率型、可編程控制型等幾種類型。

擴展資料

集成運算放大器的選擇和使用：

(1)盡量選用通用型集成運算放大器。當一個系統中使用多個運算放大器時，盡可能選用多運算放大器集成電路，例如LM324、LF347等都是將4個運算放大器封裝在一起的集成電路。

(2)實際選擇集成運算放大器時，還要考慮信號源的性質（是電壓源還是電流源）、負載的性質、集成運算放大器輸出電壓和電流是否滿足要求、環境條件，集成運算放大器允許工作范圍、工作電壓范圍、功耗與體積等因素是否滿足要求。

例如：對于放大音頻、視頻等交流信號的電路，選用轉換速率大的運算放大器比較合適；對于處理微弱直流信號的電路，選用精度比較高的運算放大器比較合適（即失調電流、失調電壓及溫漂均比較小）。

(3)使用前要了解集成運算放大器的類別及電參數，弄清楚封裝形式、外引線排法、引腳接線、供電電壓范圍等。

(4)消振網絡應按要求接好，在能消振的前提下兼顧帶寬。

(5)集成運算放大器是電子電路的核心，為了減少損壞，應采取適當?shù)谋Ｗo(hù)措施。

要用LM324制作信號放大電路，可以參考下面的圖片：

圖一、LM324的引腳功能

圖二、反相交流放大電路

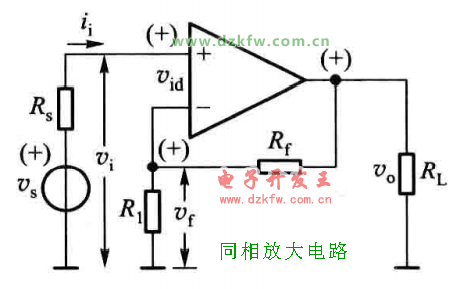

圖三、同相交流放大電路

LM324系列是低成本的四路運算放大器，該四路放大器可以工作于低至3.0 V或高達32 V的電源電壓，靜態電流是MC1741的五分之一左右（每個放大器）。共模輸入范圍包括負電源，因此在眾多應用中無需外部偏置元器件。輸出電壓范圍也包括負電源電壓。
