本文主要是關于三腳二極管的介紹，并探究了這種二極管與普通三極管的區別。

二極管

二極管，（英語：Diode），電子元件當中，一種具有兩個電極的裝置，只允許電流由單一方向流過，許多的使用是應用其整流的功能。而變容二極管（Varicap Diode）則用來當作電子式的可調電容器。大部分二極管所具備的電流方向性我們通常稱之為“整流（Rectifying）”功能。二極管最普遍的功能就是只允許電流由單一方向通過（稱為順向偏壓），反向時阻斷 （稱為逆向偏壓）。因此，二極管可以想成電子版的逆止閥。

早期的真空電子二極管；它是一種能夠單向傳導電流的電子器件。在半導體二極管內部有一個PN結兩個引線端子，這種電子器件按照外加電壓的方向，具備單向電流的傳導性。一般來講，晶體二極管是一個由p型半導體和n型半導體燒結形成的p-n結界面。在其界面的兩側形成空間電荷層，構成自建電場。當外加電壓等于零時，由于p-n 結兩邊載流子的濃度差引起擴散電流和由自建電場引起的漂移電流相等而處于電平衡狀態，這也是常態下的二極管特性。

早期的二極管包含“貓須晶體（"Cat's Whisker" Crystals）”以及真空管(英國稱為“熱游離閥（Thermionic Valves）”)。現今最普遍的二極管大多是使用半導體材料如硅或鍺。

作用

二極管是最常用的電子元件之一，它最大的特性就是單向導電，也就是電流只可以從二極管的一個方向流過，二極管的作用有整流電路，檢波電路，穩壓電路，各種調制電路，主要都是由二極管來構成的，其原理都很簡單，正是由于二極管等元件的發明，才有我們現 在豐富多彩的電子信息世界的誕生，既然二極管的作用這么大那么我們應該如何去檢測這個元件呢，其實很簡單只要用萬用表打到電阻檔測量一下反向電阻如果很小就說明這個二極管是壞的，反向電阻如果很大這就說明這個二極管是好的。對于這樣的基礎元件我們應牢牢掌握住他的作用原理以及基本電路，這樣才能為以后的電子技術學習打下良好的基礎。

工作原理

晶體二極管為一個由p型半導體和n型半導體形成的pn結，在其界面處兩側形成空間電荷層，并建有自建電場。當不存在外加電壓時，由于pn結兩邊載流子濃度差引起的擴散電流和自建電場引起的漂移電流相等而處于電平衡狀態。當外界有正向電壓偏置時，外界電場和自建電場的互相抑消作用使載流子的擴散電流增加引起了正向電流。當外界有反向電壓偏置時，外界電場和自建電場進一步加強，形成在一定反向電壓范圍內與反向偏置電壓值無關的反向飽和電流I0。當外加的反向電壓高到一定程度時，pn結空間電荷層中的電場強度達到臨界值產生載流子的倍增過程，產生大量電子空穴對，產生了數值很大的反向擊穿電流，稱為二極管的擊穿現象。pn結的反向擊穿有齊納擊穿和雪崩擊穿之分。

三個腳的二極管接線圖

三個引腳的是個半橋，內部有二個二極管，可以并聯、可以做橋接。

快恢復二極管(簡稱FRD)是一種具有開關特性好、反向恢復時間短特點的半導體二極管，主要應用于開關電源、PWM脈寬調制器、變頻器等電子電路中，作為高頻整流二極管、續流二極管或阻尼二極管使用。 快恢復二極管的內部結構與普通PN結二極管不同，它屬于PIN結型二極管，即在P型硅材料與N型硅材料中間增加了基區I，構成PIN硅片。因基區很薄，反向恢復電荷很小，所以快恢復二極管的反向恢復時間較短，正向壓降較低，反向擊穿電壓(耐壓值)較高。

3腳雙色發光二極管可以發出3種顏色的光，除了單獨的2種本色光一外，還有一種合成色光。它的合成原理是加色法，根據紅，藍，綠這3種基本色彩，這3種色彩的混合比例不同，可以合成出自然界中的所有光譜。彩色電視機的顯象管的色彩就是這3種基本色混合出來的。

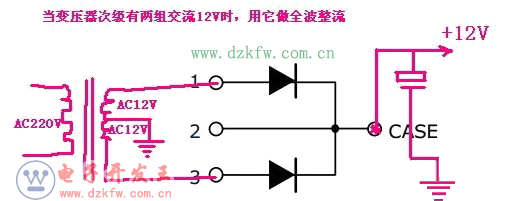

當變壓器次級有雙繞組時，可用它做標準的全波整流器，如圖：

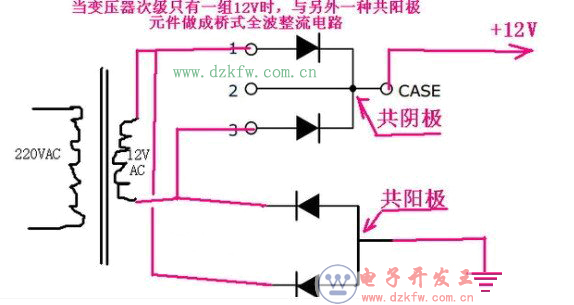

當變壓器次級只有單繞組時，可用它配合另一種“共陽極整流二極管”的“半橋”，

做“橋式全波整流器”，如圖：

詳解三腳穩壓二極管與三極管區別

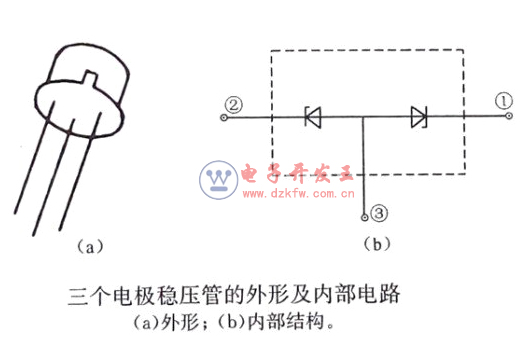

穩壓二極管里面也有三個電極的，如2DW7穩壓二極管，外形很像三極管，如下圖所示：

從內部結構圖可見，這種穩壓二極管實際上是由兩只封裝在一體的穩壓二極管組成的。采用這種結構的目的是為了使兩只穩壓管的溫度系數相互抵消。同時，兩只管子的性能做的比較對稱，提高了其穩定性能。這種類型的穩壓二極管具有對稱性這個一個特點，可以很方便地將其鑒別出來，具體的方法是：

將萬用表首先置于Rx10或Rx100擋，黑表筆按管子的任意一個電極，用紅表筆依次接觸其余的兩個電極，如果所測得的電阻值均為幾百歐且比較對稱，則可初步斷定被測管為穩壓二極管，而且黑表筆所接的為中心引腳○3。然后再將萬用表置于Rx10k擋，紅表筆接○3腳，黑表筆依次接觸其余兩個電極，若阻值都為很小而且比較對稱，可進一步證明該管為穩壓二極管。反之，若用Rx10擋或Rx100擋測出○1、○2腳對○3腳雖然有比較小的的正向電阻，但很不對稱，而且Rx10k擋復測時也無擊穿（阻值變小）的現象，則說明被測管為三極管。需要注意的是，由于有些三極管發射結的反向擊穿電壓比較低，一般不允許用Rx10k擋進行測量。否則，容易將管子擊穿，因此，如果用Rx10或Rx100擋已基本能鑒別出被測管為三極管時，則不必再用Rx10k擋進行復測，以免將管子損壞。

結語

關于三個腳的二極管的相關介紹就到這了，希望本文能對你有所幫助。
