發光二極管

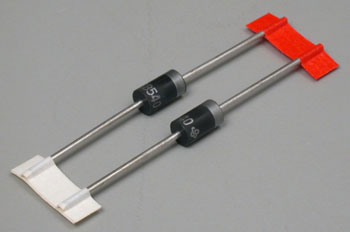

整流二極管（普通二極管）

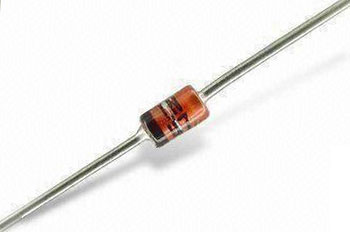

穩壓二極管、IN4148

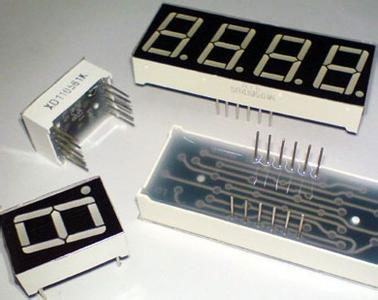

LED數碼管

　　原理圖中二極管元器件的常用名稱為“DIODE”（普通二極管）、“DIODE SCHOTTKY”（肖特基二極管）、“DIODE TUNNEL”（隧道二極管）、“DIODE VARACTOR”（變?nèi)荻�極管）和“ZENER1～3”（穩壓二極管）等，如圖F1-11（a）所示。常見的二極管封裝有“DIODE-0.4”、“DIODE-0.7”和“TO-220”，其中“DIODE-0.4”指的是普通二極管的焊盤間距為“0.4英寸”，即“10.16mm”，如圖所示。

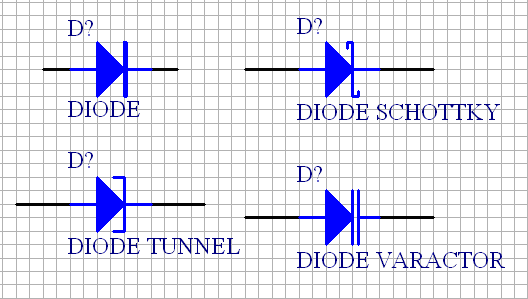

二極管的原理圖符號

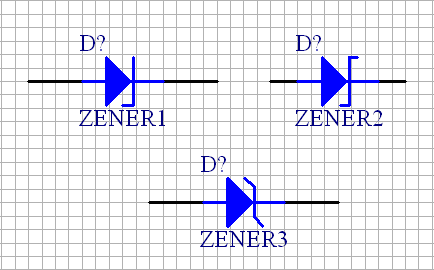

穩壓二極管的原理圖符號

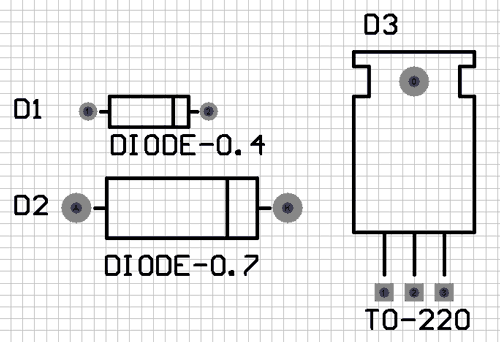

二極管的常用元器件封裝

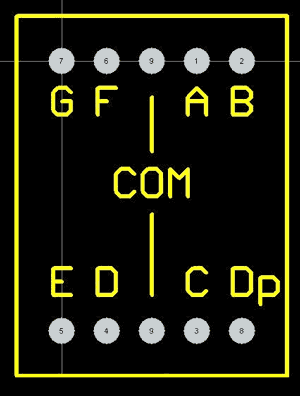

數碼管封裝
