固定電阻的原理圖符號的常用名稱是“RES1”和“RES2”，如圖所示。常用的引腳封裝形式為AXIAL系列，包括AXIAL-0.3、AXIAL-0.4、AXIAL-0.5、AXIAL-0.6、AXIAL-0.7、AXIAL-0.8、AXIAL-0.9和AXIAL-1.0等封裝形式，其后綴數字代表兩個焊盤的間距，單位為“英寸”，如圖所示。常用固定電阻的實物圖如圖所示。

（a）常用的電阻原理圖符號

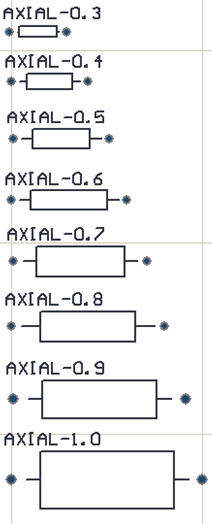

（b）常用的電阻封裝

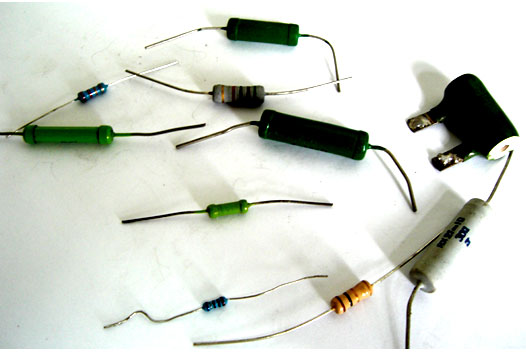

（c）常用的固定電阻實物

　　如“AXIAL-0.3”封裝的具體意義為固定電阻封裝的焊盤間的距離為0.3英寸（=300mil），即為7.62mm。一般來講，后綴數字越大，元器件的外形尺寸就越大，說明該電阻的額定功率就越大。
　　電位器屬于可變電阻，是一種連續可調的電阻器，它的電阻值在一定范圍內是連續可調的，如圖所示。

可變電阻的原理圖符號

（b）常用的可變電阻的元器件封裝

　　電位器的種類極多，常見的電位器主要有兩種，即線繞電位器和碳膜電位器。
　　除了上述較為常見的電阻外，還有運用在特殊場合的電阻，如熱敏電阻、濕敏電阻和壓控電阻等。
　　此外，還有將多個電阻集成在一個封裝內，從而形成電阻橋，以及各種電阻排，如圖所示。

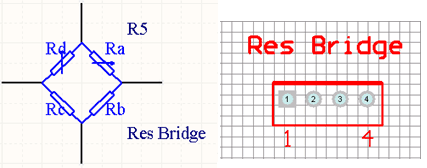

（a）電阻橋的原理圖符號及對應的元器件封裝

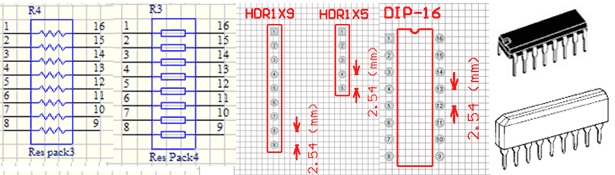

（b）電組排的原理圖符號、元器件封裝和元器件實物

　　由于電阻的工作環境多種多樣，并且所能實現的功能也比較多，因此它的電阻的種類和型號就比較多，設計者在具體選用的時候就需要按實際情況進行選型。
