54/7413
雙4輸入與非門（有施密特觸發器）

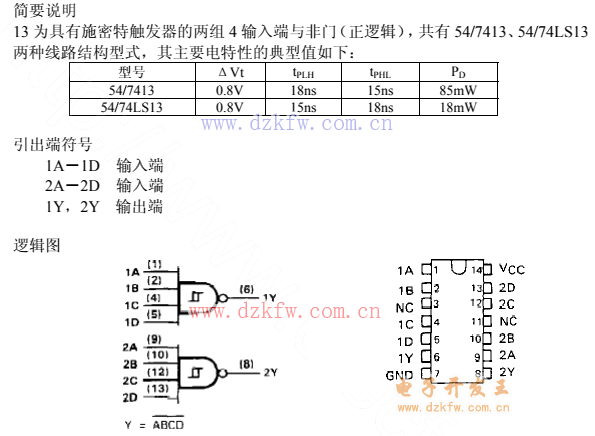

簡要說明
13 為具有施密特觸發器的兩組 4 輸入端與非門（正邏輯），共有 54/7413、54/74LS13
兩種線路結構型式，其主要電特性的典型值如下：
型號 ΔVt tPLH tPHL PD
54/7413 0.8V 18ns 15ns 85mW
54/74LS13 0.8V 15ns 18ns 18mW
引出端符號
1A－1D 輸入端
2A－2D 輸入端
1Y，2Y 輸出端
邏輯圖
