產品亮點

·最低的成本，元件數量最低的切換解決方案(0-150 W低成本、使用極少元件數目的解決方案)

·成本競爭與線性5W以上

·極低的AC / DC的損失- 效率高達90%

·內置自動啟動和電流限制

·閉鎖系統級保護的熱關斷

·實現前進，反激式，升壓或降壓拓?fù)?/P>

·工程與小學或光電反饋

·穩定在間斷或連續導通模式低EMI·源連接"選項卡

·電路簡單和設計工具縮短產品上市時間

芯片描述

第二代TOPSwitch-II系列的更劃算有效，并提供了幾個增強第一新一代的TOPSwitch家庭。的TOPSwitch-II系列延伸功率范圍從100W到150W的100/115/230 VAC輸入和從50W到90W85-265 VAC的通用輸入。

這帶來了許多新的TOPSwitch的技術優勢，應用，如電視機，監視器，音頻放大器等許多重要的電路改進，減少敏感性現在電路板布局和線路瞬態使設計更容易。標準8L PDIP封裝選項降低成本低功耗，高效率的應用。內部引線這個包的幀，采用6引腳傳遞熱量芯片直接向董事會，消除了散熱片的成本。

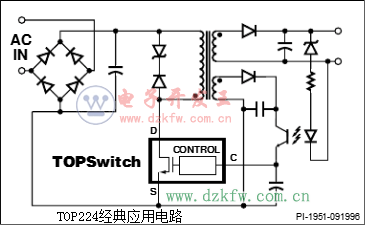

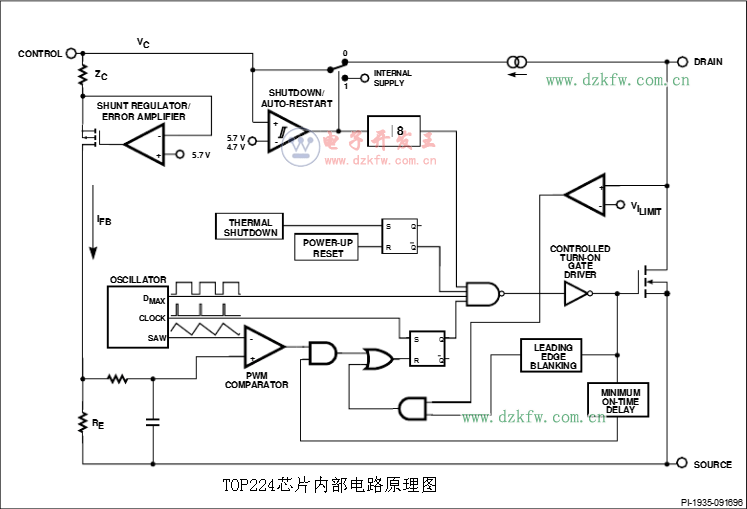

TOPSwitch的結合為交換所有必要的功能功率:模式成一個三端單片集成電路控制系統MOSFET，PWM控制器，高壓?jiǎn)��?dòng)電路，環路補償和故障保護電路。www.zhimadaxue.com

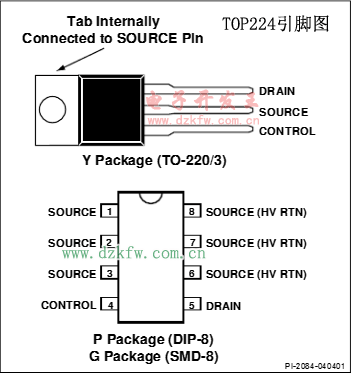

引腳圖描述

漏極引腳 DRAIN

輸出MOSFET的漏極連。提供內部偏置目前啟動運行期間，通過內部交換高電壓電流源。內部電流檢測點。

控制引腳 CONTROL

占空比的誤差放大器和反饋電流的輸入引腳控制。內部并聯穩壓器連接，以提供內部正常運行時的偏置電流。它也被用來作為電源旁路和自動重啟動/連接點補償電容。

源極引腳  SOURCE

Y封裝 - 輸出MOSFET的源連接高壓電源的回報。初級側電路共同和參考點

P和G封裝 - 初級側控制電路的公共和參考點。

SOURCE(HV RTN)引腳:(P和G封裝只)

輸出MOSFET源連接高壓電源回報。
