美國IR公司生產的IR2110驅動器。它兼有光耦隔離（體積小）和電磁隔離（速度快）的優點，是中小功率變換裝置中驅動器件的首選品種。

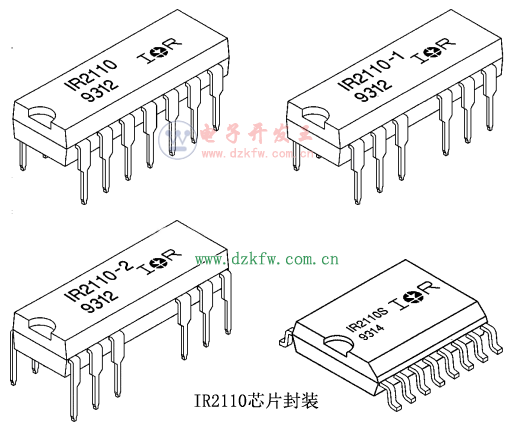

IR2110及相關型號封裝外形

IR2110采用HVIC和閂鎖抗干擾CMOS制造工藝，DIP14腳封裝。具有獨立的低端和高端輸入通道；懸浮電源采用自舉電路，其高端工作電壓可達500V，dv/dt=±50V/ns，15V下靜態功耗僅116mW；輸出的電源端（腳3,即功率器件的柵極驅動電壓）電壓范圍10～20V；邏輯電源電壓范圍（腳9）5～15V，可方便地與TTL，CMOS電平相匹配，而且邏輯電源地和功率地之間允許有±5V的偏移量；工作頻率高，可達500kHz；開通、關斷延遲小，分別為120ns和94ns；圖騰柱輸出峰值電流為2A。

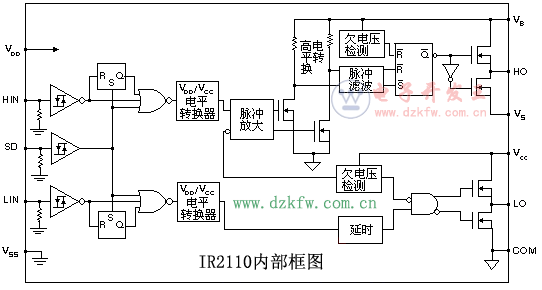

IR2110內部框圖

IR2110內部由三部分組成：邏輯輸入；電平平移、輸出保護。IR2110具有的特點，可以為裝置的設計帶來許多方便。尤其是高端懸浮自舉電源的設計，可以大大減少驅動電源的數目，即一組電源即可實現對上下端的控制。

引腳功能：LO（引腳1）低端輸出； COM（引腳2）公共端； Vcc（引腳3）低端固定電源電壓； Nc（引腳4）空端； Vs（引腳5）高端浮置電源偏移電壓； VB (引腳6)高端浮置電源電壓； HO（引腳7）高端輸出； Nc（引腳8） 空端； VDD（引腳9）邏輯電源電壓； HIN（引腳10）邏輯高端輸入； SD（引腳11）關斷； LIN（引腳12）邏輯低端輸入； Vss（引腳13）邏輯電路地電位端，其值可以為0V； Nc（引腳14）空端

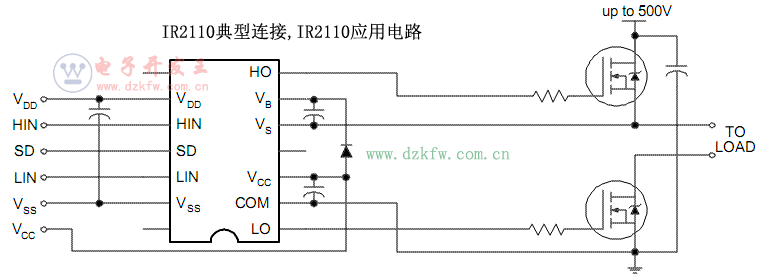

IR2110典型連接
