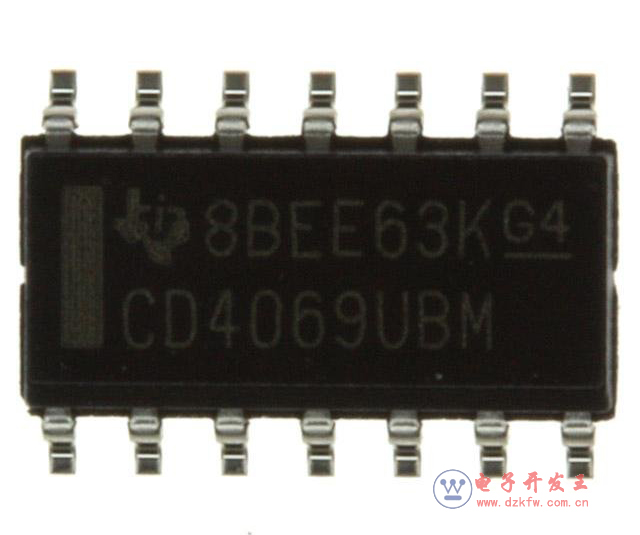

cd4069是6反相器電路，由六個COS/MOS反相器電路組成。此器件主要用作通用反相器、即用于不需要中功率TTL驅動和邏輯電平轉換的電路中，（非門，1輸入、1輸出）主要用于數(shù)字電路中反相的作用。

　　反相器是邏輯電路的一種芯片，輸入高電平輸出低電平，輸入低電平輸出高電平。

　　1、反相器是可以將輸入信號的相位反轉180度，這種電路應用在模擬電路，比如說音頻放大，時鐘振蕩器等。在電子線路設計中，經(jīng)常要用到反相器。

　　2、CMOS反相器由兩個增強型MOS場效應管組成，其中V1為NMOS管，稱驅動管，V2為PMOS管，稱負載管。 NMOS管的柵源開啟電壓UTN為正值，PMOS管的柵源開啟電壓是負值，其數(shù)值范圍在2~5V之間。為了使電路能正常工作，要求電源電壓UDD》（UTN+|UTP|）。UDD可在3~18V之間工作，其適用范圍較寬。

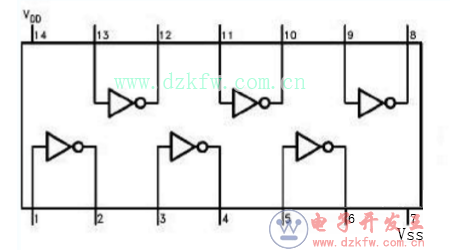

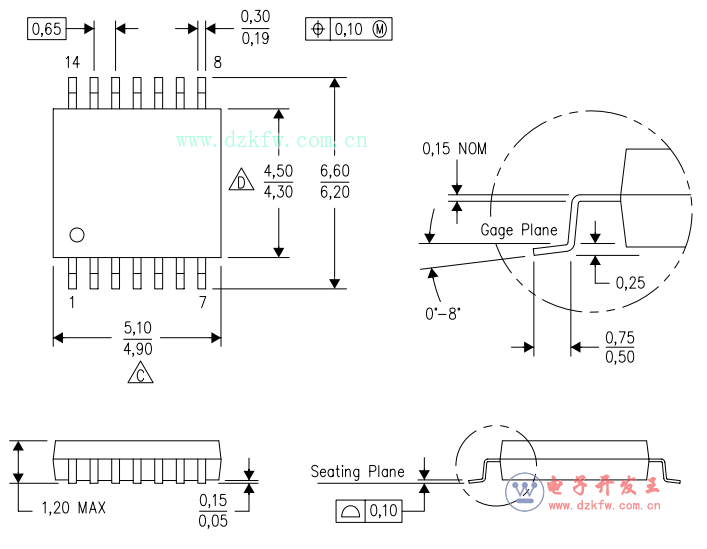

　　cd4069引腳圖及封裝

　　cd4069引腳說明

　　cd4069引腳功能圖
