活塞安裝方法及活塞安裝方向圖如下：

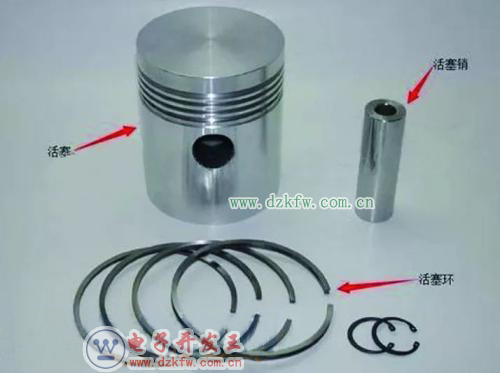

1、在活塞銷上及活塞銷孔內涂上機油，將活塞與連桿用活塞銷連接，裝上活塞銷卡簧

2、裝上活塞環。按下刮片、油環襯環、上刮片、第二道氣環，第一道氣環的順序依次將各道環裝在活塞上；裝配各道氣環時注意活塞環的方向有“TOP”字樣的向上。

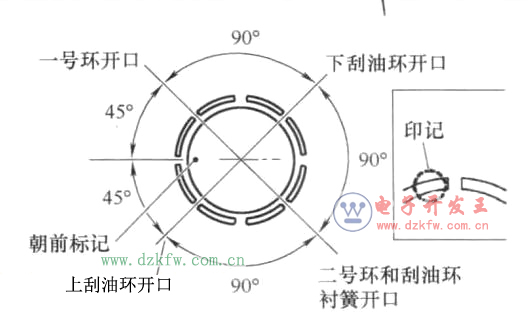

將兩只刮片與襯環錯開一定角度，襯環接口處尖角指向活塞頂部，第一道環、第二道環與上刮片互成120°或90°

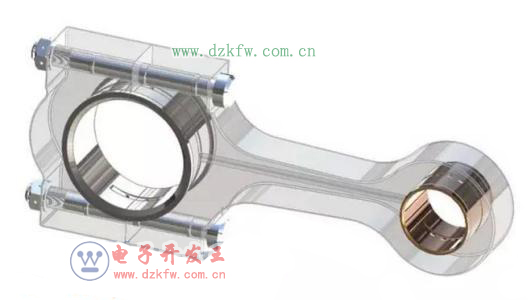

3、將連桿上軸瓦和連桿裝在一起。

注意：軸瓦上的缺口要和連桿上的缺口對齊

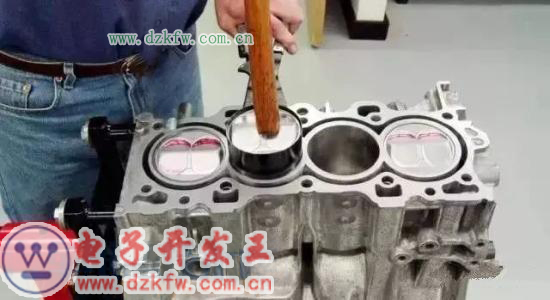

4、在發動機氣缸內涂上發動機潤滑油，用專用工具抱住活塞環，用木柄輕敲活塞頭部，將活塞連桿總成裝入。

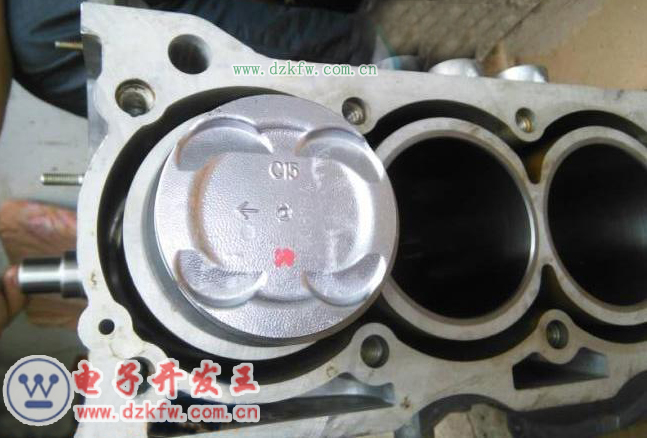

注意：連桿上有點的一方應朝向發動機的1缸方向，而且要和活塞頂面上的箭頭方向一致

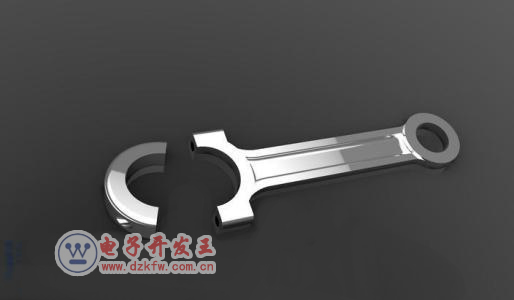

5、將連桿下軸瓦和連桿蓋裝在一起，并在軸瓦內表面涂抹發動機潤滑油。

注意：軸瓦上的缺口要和連桿上的缺口對齊

6、扣上連桿蓋，擰緊螺栓。

力矩：（25±3）N·m，然后再擰90°±5°



7、裝上機油集濾器
8、裝上油底殼
9、裝上缸蓋
10、重新對好發動機正時
11、裝上正時帶
