起動機的正確使用

（1)起動機每次起動時間不超過5s，再次起動時應間歇15s，使蓄電池得以恢復。如果連續第三次起動，應在檢查與排除故障的基礎上停歇2min以后進行。

（2)在冬季或低溫情況下起動時，應對蓄電池采取保溫措施。

（3)發動機起動后，必須立即切斷起動機控制電路，使起動機停止工作。

起動機的拆裝

起動機拆裝過程中應注意以下事項：

（1）從車上拆卸起動機前，應先關閉點火開關后，將蓄電池的搭鐵線拆除，再拆除電磁開關上的蓄電池正極線。尤其是電腦控制發動機的車輛更要注意這一點。

（2）在安裝起動機時，則應先連接電磁開關上的蓄電池正極線，再接上蓄電池的正極線、負極線。接蓄電池正、負極線之前要確保點火開關處在關閉狀態，這是保護車上電子裝置的必要措施。

（3）起動機解體和組裝時，對于配合較緊的部件，嚴禁生砸硬敲，應使用拉、壓工具進行分離與裝入，以防止部件的損壞。

（4）清洗起動機部件時，起動機電樞、激磁繞組和電磁開關總成只能用擰干汽油的棉紗進行擦拭，或用壓縮空氣吹凈，以防止由于液體不干而造成短路或失火。其它部件均可用液體清洗劑。

（5）起動機組裝后，先進行其測量調整后再進行試驗臺上的運轉試驗.作起動機運轉試驗時，要先進行空載試驗，再進行全制動試驗（24V起動機一般提倡先作12V空載試驗，再作24空載試驗），以防止因意外故障引起過載而燒壞實驗設備或起動機本身。

起動機的拆裝步驟如下（以QD124H為例）：

1)從電磁開關接線柱上拆開起動電機與電磁開關之間的連接導線

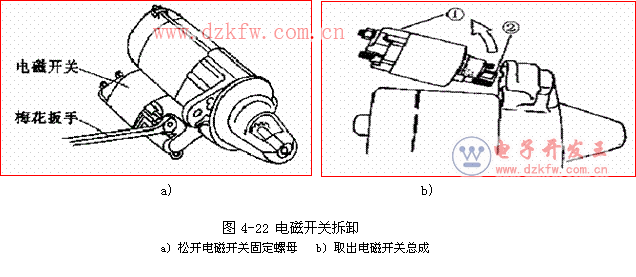

2)松開電磁開關總成的兩個固定螺母。取下電磁開關總成,如圖4-22a所示。

注意：在取出電磁開關總成時,應將其頭部①向上抬,使柱塞鐵芯端頭的扁方②與撥桿脫開后取出,如圖4-22b所示。

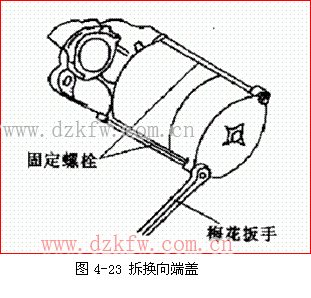

3)拆下?lián)Q向器的兩個螺栓,取下?lián)Q向端蓋，如圖4-23所示。

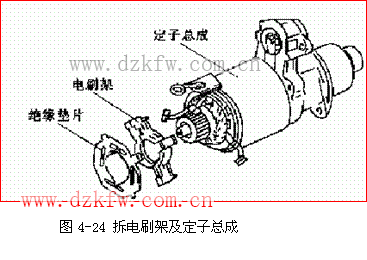

4)拆下電刷架及定子總成，如圖4-24所示。

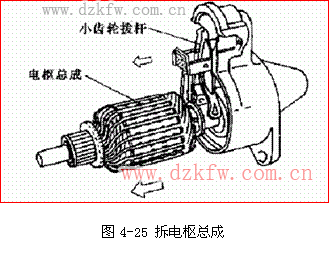

5)將起動機電樞總成及小齒輪撥桿一起從起動機機殼上拉出來，如圖4-25所示。

6)從電樞軸上拆下電樞止推擋圈的右半環、卡環、電樞止推擋圈左半環,拆下超速離合器總成，如圖4-26所示。

起動機的組裝程序與分解相反,但要注意:在組裝起動機前,應將起動機的軸承和滑動部位涂以潤滑脂。
