在數據采集監控領域比較常見的工具是組態王，其操作方法簡單易懂，是工控工程師開發設備數據采集監控軟件的常用武器，下面就以組態王采集FX2系列PLC數據為例進行實戰演習。

FX2系列PLC（如FX2N、FX3U）都自帶有圓形的422接口（又叫FX2編程口），可使用SC09通訊電纜和電腦串口相連。組態王軟件可以去網上下載，下面的圖文教程是以6.55版進行實戰演示的。

實戰見真知！理論一大堆不一定聽得下去，直接在實戰中領悟是最簡單粗暴實用的辦法。數據采集新手們只要按照下面列出7個步驟去做，一定會讓你輕松邁入數據采集監控領域的門檻。

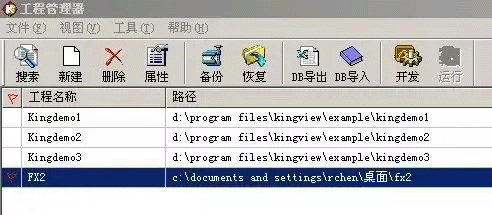

1、新建工程。打開組態王軟件，在“工程管理器”中新建一個工程，如FX2(見下圖1）。

2、新建設備。

①點擊“FX2”打開工程文件，進入“工程瀏覽器”（見下圖2）。

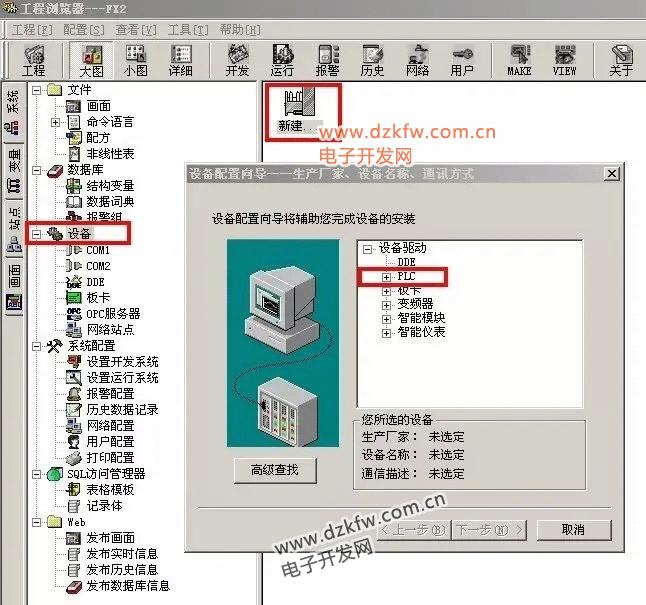

②點擊“設備—新建”打開設備配置向?qū)ы摚�點擊展開“PLC”項（見下圖2）；

③選擇“三菱—FX2—編程口”（見下圖3）；

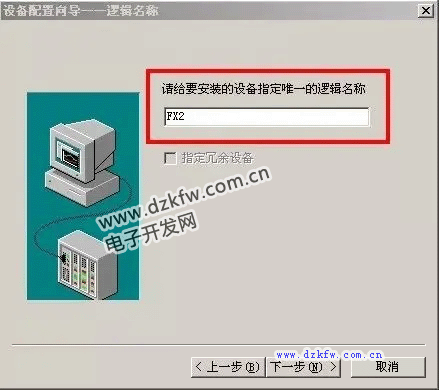

④給安裝的設備指定一個名字，如FX2（見下圖4）；

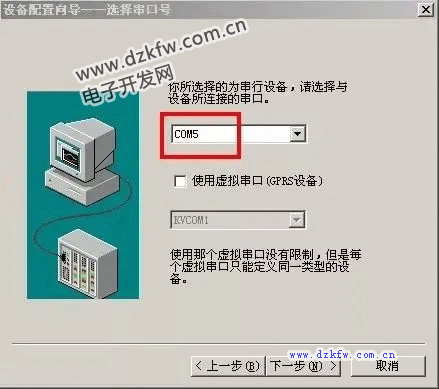

⑤選擇與FX2系列PLC連接的串口號，如COM5（見下圖5）,這個很關鍵，不能搞錯。

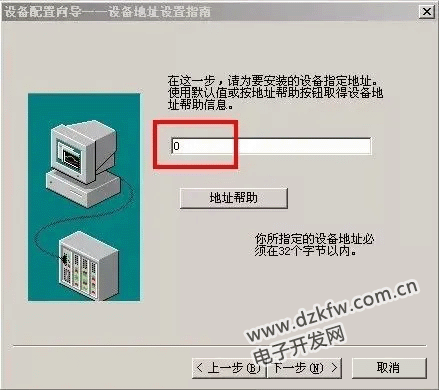

⑥輸入設備地址，按保持默認的設置,即將設備地址設定為0（見下圖6）；

⑦其它的參數按默認設置即可。

3、設置串口通訊參數。在左側找到設備串口號COM5，雙擊打開設置串口頁面，然后將參數設置如下：波特率：9600；奇偶校驗：偶校驗；數據位：7；停止位：1；通訊方式：RS232，見下圖7。

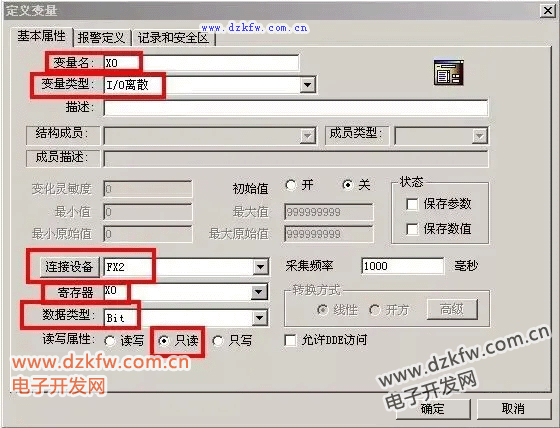

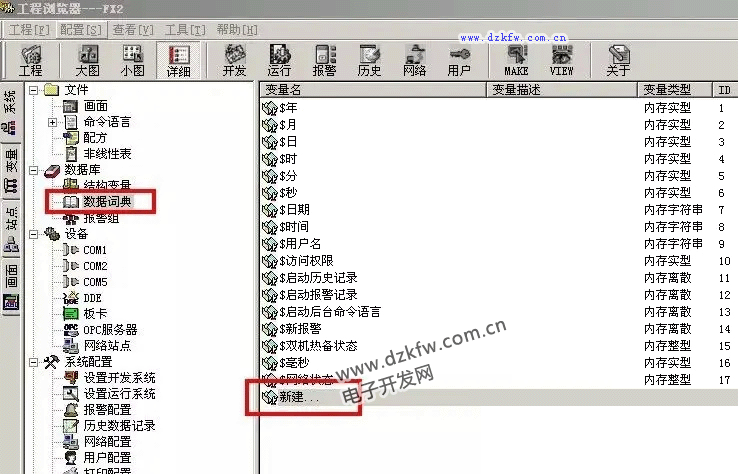

4、變量定義。點擊“數據庫—數據詞典”，選擇“新建”，見下圖8。在變量定義窗口中輸入變量名、變量類型、連接設備、寄存器、數據類型和選擇讀寫屬性，詳見下圖9中紅色方框所示。



5、建立監控畫面。

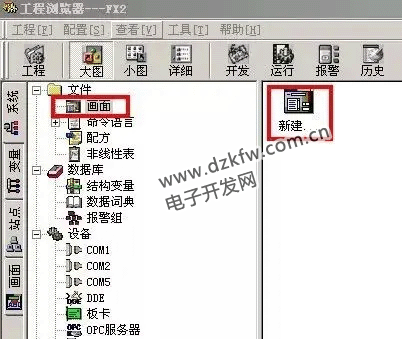

①選擇左側的“畫面”，點擊右側的“新建”（見圖10）；

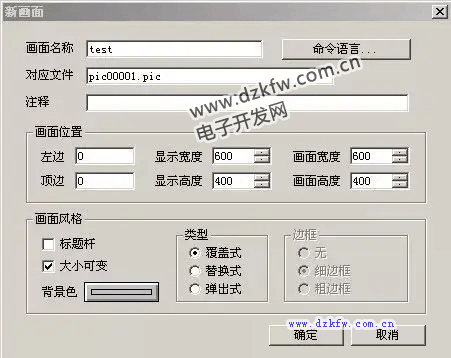

②在彈出的新畫面窗口中輸入畫面名字，如“test”（見圖11）；

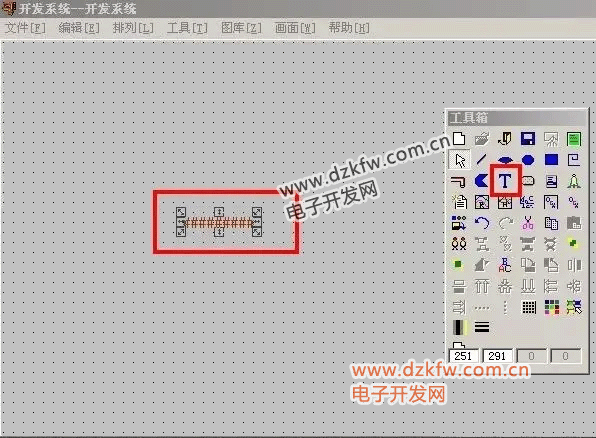

③在畫面頁的工具箱中，選擇文本工具，然后在畫面中輸入一串文本標簽，用#號表示（見圖12）；

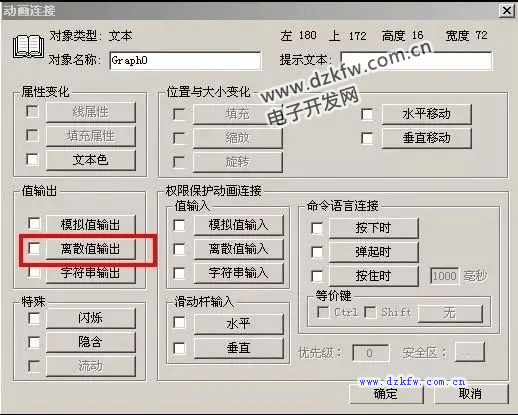

④雙擊文本標簽，在彈出的動畫連接窗口中單擊離散值輸出（見下圖13）；

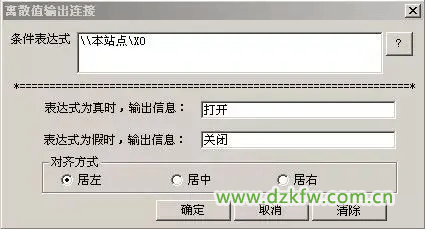

⑤在離散值連接窗口中，輸入“\\本站點\X0”（見下圖14）；

⑥最后點擊“文件—全部存”進行存盤（見圖14）。

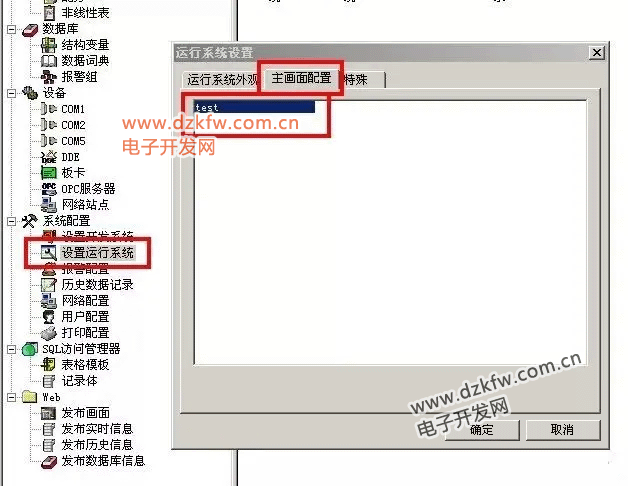

6、設置運行畫面。選回到工程瀏覽器界面，選擇“設置運行系統—主畫面配置—test”，目的是指定系統運行時打開的畫面（見下圖16）。

7、運行畫面。在工程瀏覽器窗口的菜單欄中，點擊“VIEW”（見下圖17）即可運行畫面，采集監控FX2系列PLC中X0輸入點的狀態（見下圖18）。畫面顯示“打開”表示X0輸入點此時有輸入信號，沒有輸入信號則顯示“關閉”。



至此，一個最簡單的PLC數據采集監控實戰已經完成了。看到監控畫面上顯示的PLC X0的狀態是不是有點小興奮，不要驕傲，這只是入門第一戰。最后千萬不要忘了總結，上述操作中每一個步驟都是什么意思，必須先靜下心來認真搞明白，有了實戰經驗，相信理解這些步驟應該不會很難，這就是實戰的好處，這一篇文章的目的是拋磚引玉，引起大家的思考，就先到這里了，希望能給數據采集戰場的戰友們帶來幫助，謝謝！
