數據報表是反映生產過程中的數據、狀態等，并對數據進行記錄的一種重要形式，是生產過程中必不可少的一個部分。

它既能反映系統實時的生產情況，也能對長期的生產過程進行統計、分析，使管理人員能夠?qū)崟r掌握和分析生產情況。

組態王提供內嵌的報表系統，工程人員可以任意的設置報表格式，對報表進行組態。



工具/原料

• 組態王軟件

方法/步驟

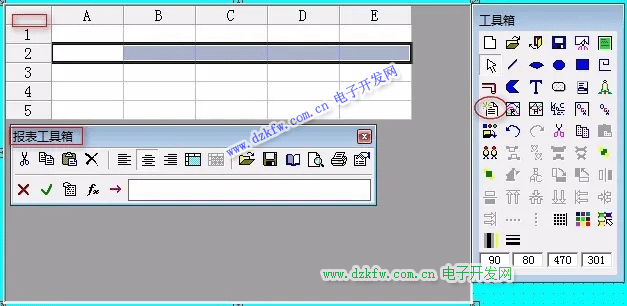

1. 實時數據報表：

   在工具箱內選擇“報表窗口”，在報表畫面上繪制報表，雙擊灰色部分，彈出“報表設計”對話框；

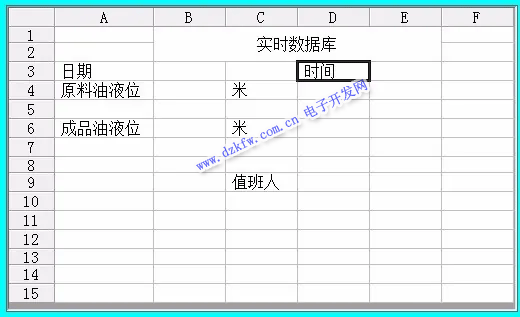

2. 輸入靜態文字：

   選中B2到E2的單元格，合并，輸入“實時數據庫”；

   如圖所示：

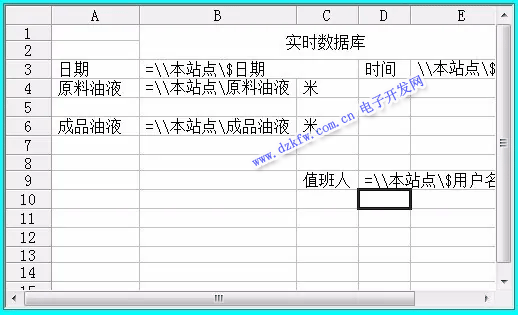

3. 插入動態變量；

   在單元格中輸入：=\\本站點\$日期。（變量的輸入可以利用報表工具箱的“插入變量”按鈕實現）。

   【注】：如果變量名沒有添加“=”符號的話，此變量被當做靜態文字來處理。

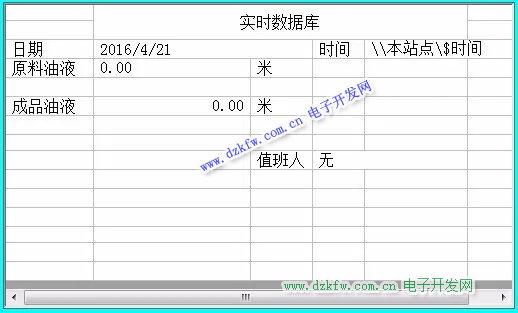

   全部存，運行畫面，如圖所示：

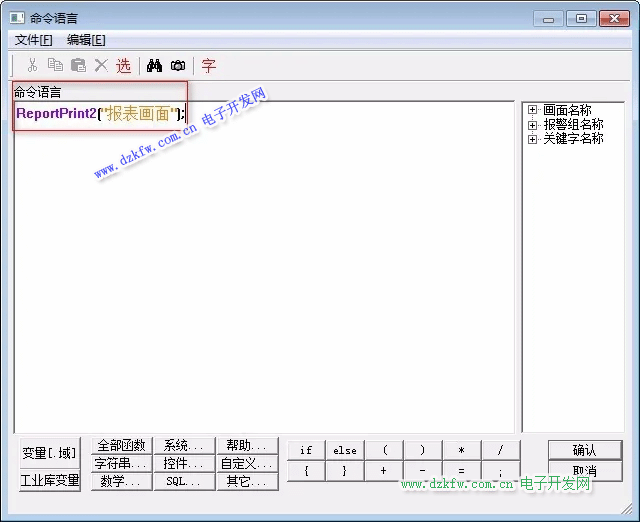

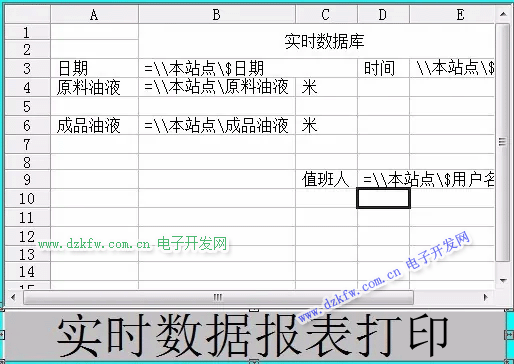

4. 實時數據報表打印：

   在“實時數據報表畫面”中添加一按鈕，按鈕文本：實時數據報表打印。

   在按鈕的彈起事件中輸入命令語言，

   如圖所示：

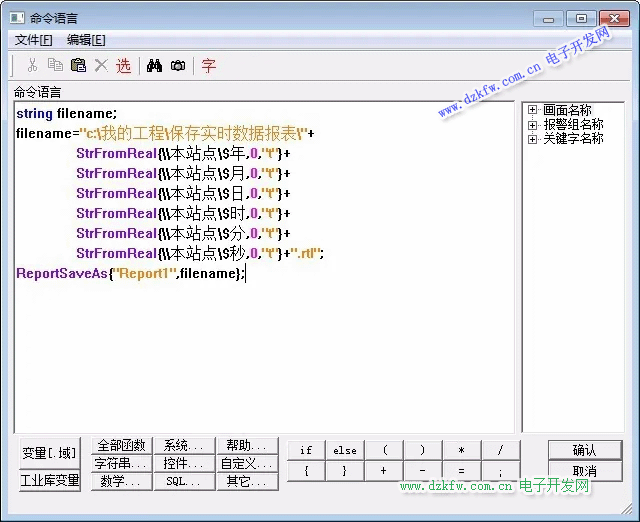

5. 實時數據報表存儲：

   實現以當前時間作為文件名將實時數據報表保存到指定文件夾下；

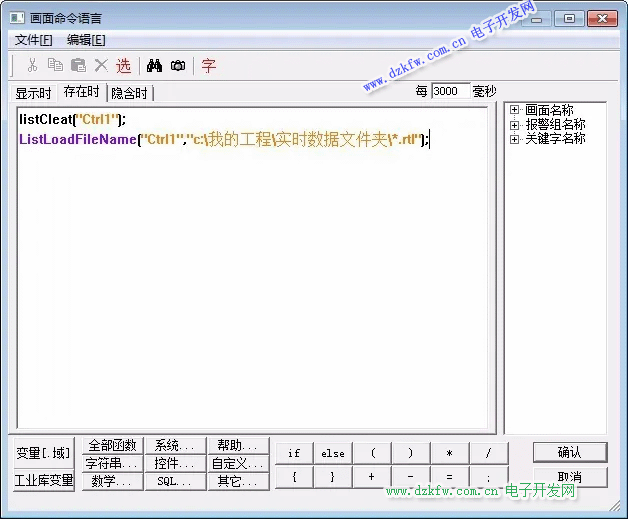

6. 實時數據報表查詢：

   利用系統提供的命令語言可以將實時數據報表以當前時間作為文件名保存在指定的文件夾中，

   利用下拉式組合框與一報表窗口控件可以實現上述查詢過程；

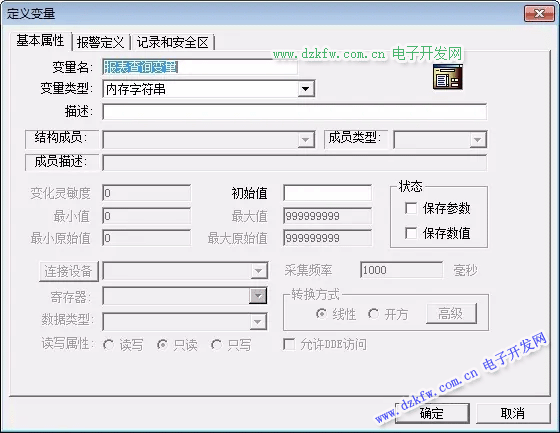

   在工程瀏覽器的數據詞典中定義內存字符串變量；

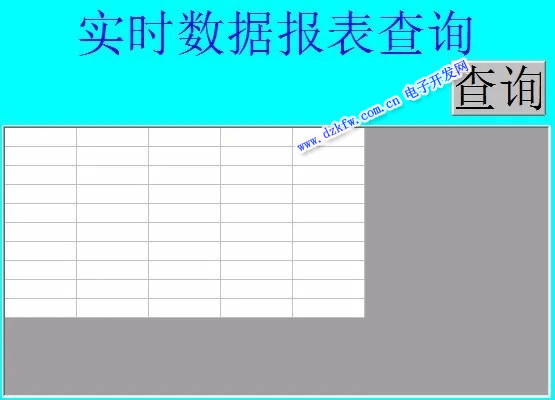

   新建實時數據報表查詢畫面；

   輸入命令語言；

   具體步驟如圖所示：




   END

注意事項

• 如果變量名沒有添加“=”符號的話，此變量被當做靜態文字來處理。
• 實現以當前時間作為文件名將實時數據報表保存到指定文件夾下
