在組態(tài)王中，

結構變量：當工程中定義了結構變量時，在變量類型的下拉列表框中會自動列出已定義的結構變量，一個結構變量作為一種變量類型，結構變量下可包含多個成員，每一個成員就是一個基本變量。

要使用結構變量，首先要定義結構模板和結構成員屬性。

工具/原料

• 組態(tài)王6.55  KingView

1. 一個儲料罐具有壓力、溫度、物位、上限報警、下限報警等幾個參數，

   下面一次為例來說明結構變量的定義過程。

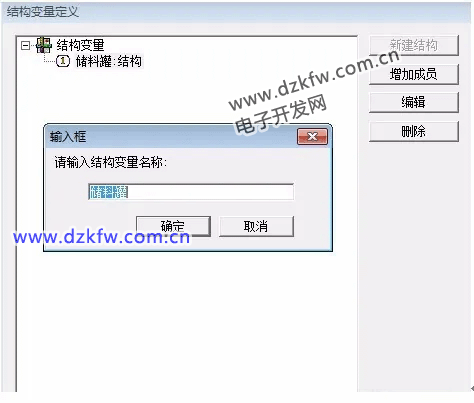

   新建結構；增加成員；刪除；編輯

   注：結構模板的名稱和成員的名稱首位不能為數字，中間不能包含空格。



2. 增加成員：




3. 結構變量的使用：

   要使用結構變量，需先定義結構變量類型的變量；

   在結構成員中選擇該模板結構中的每一個成員，在成員類型中選擇該成員的變量類型。

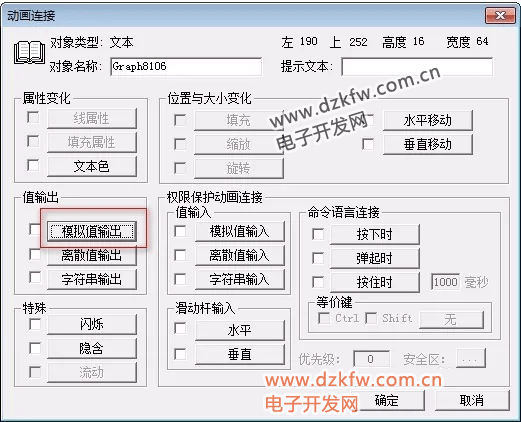

4. 在畫面上顯示儲料罐的壓力，可先建立一個文本圖素，

   建立動畫連接，

   如圖所示：

5. 選擇定義的變量名，

   如圖所示：



   END

• 結構模板的名稱和成員的名稱首位不能為數字，中間不能包含空格。
• 在結構成員中選擇該模板結構中的每一個成員，在成員類型中選擇該成員的變量類型。
