中央處理器（CPU，Central Processing Unit）是一塊超大規模的集成電路，是一臺計算機的運算核心（Core）和控制核心（ Control Unit）。它的功能主要是解釋計算機指令以及處理計算機軟件中的數據。中央處理器主要包括運算器（算術邏輯運算單元，ALU，ArithmeTIc Logic Unit）和高速緩沖存儲器（Cache）及實現它們之間聯系的數據（Data）、控制及狀態的總線（Bus）。它與內部存儲器（Memory）和輸入/輸出（I/O）設備合稱為電子計算機三大核心部件。

　　cpu的基本結構

　　從功能上看，一般CPU的內部結構可分為：控制單元、邏輯運算單元、存儲單元（包括內部總線和緩沖器）三大部分。其中控制單元完成數據處理整個過程中的調配工作，邏輯單元?jiǎng)t完成各個指令以便得到程序最終想要的結果，存儲單元就負責存儲原始數據以及運算結果。渾然一體的配合使得CPU擁有了強大的功能，可以完成包括浮點、多媒體等指令在內的眾多復雜運算，也為數字時代加入了更多的活力。

　　邏輯部件

　　英文Logic components；運算邏輯部件�？梢詧�(zhí)行定點或浮點算術運算操作、移位操作以及邏輯操作，也可執行地址運算和轉換。

　　寄存器

　　寄存器部件，包括寄存器、專用寄存器和控制寄存器。 通用寄存器又可分定點數和浮點數兩類，它們用來保存指令執行過程中臨時存放的寄存器操作數和中間（或最終）的操作結果。 通用寄存器是中央處理器的重要部件之一。

　　控制部件

　　英文Control unit；控制部件，主要是負責對指令譯碼，并且發出為完成每條指令所要執行的各個操作的控制信號。

　　其結構有兩種：一種是以微存儲為核心的微程序控制方式；一種是以邏輯硬布線結構為主的控制方式。

　　微存儲中保持微碼，每一個微碼對應于一個最基本的微操作，又稱微指令；各條指令是由不同序列的微碼組成，這種微碼序列構成微程序。中央處理器在對指令譯碼以后，即發出一定時序的控制信號，按給定序列的順序以微周期為節拍執行由這些微碼確定的若干個微操作，即可完成某條指令的執行。

　　簡單指令是由（3～5）個微操作組成，復雜指令則要由幾十個微操作甚至幾百個微操作組成。

　　CPU的邏輯單元

　　更細一點，從實現的功能方面看，CPU大致可分為如下八個邏輯單元：

　　指令高速緩存，俗稱指令寄存器 ： 它是芯片上的指令倉庫，有了它CPU就不必停下來查找計算機內存中的指令，從而大幅提高了CPU的運算速度。

　　譯碼單元，俗稱指令譯碼器 ： 它負責將復雜的機器語言指令解譯成運算邏輯單元（ALU）和寄存器能夠理解的簡單格式，就像一位外交官。

　　控制單元 ： 既然指令可以存入CPU，而且有相應指令來完成運算前的準備工作，背后自然有一個扮演推動作用的角色——它便是負責整個處理過程的操作控制器。根據來自譯碼單元的指令，它會生成控制信號，告訴運算邏輯單元（ALU）和寄存器如何運算、對什么進行運算以及對結果進行怎樣的處理。

　　寄存器 ： 它對于CPU來說非常的重要，除了存放程序的部分指令，它還負責存儲指針跳轉信息以及循環操作命令，是運算邏輯單元（ALU）為完成控制單元請求的任務所使用的數據的小型存儲區域，其數據來源可以是高速緩存、內存、控制單元中的任何一個。

　　邏輯運算單元（ALU） ： 它是CPU芯片的智能部件，能夠執行加、減、乘、除等各種命令。此外，它還知道如何讀取邏輯命令，如或、與、非。來自控制單元的訊息將告訴運算邏輯單元應該做些什么，然后運算單元會從寄存器中間斷或連續提取數據，完成最終的任務。

　　預取單元 ： CPU效能發揮對其依賴非常明顯，預取命中率的高低直接關系到CPU核心利用率的高低，進而帶來指令執行速度上的不同。根據命令或要執行任務所提出的要求，何時時候，預取單元都有可能從指令高速緩存或計算機內存中獲取數據和指令。當指令到達時，預取單元最重要的任務就是確保所有指令均排列正確，然后發送給譯碼單元。

　　總線單元 ： 它就像一條高速公路，快速完成各個單元間的數據交換，也是數據從內存流進和流出CPU的地方。

　　數據高速緩存 ： 存儲來自譯碼單元專門標記的數據，以備邏輯運算單元使用，同時還準備了分配到計算機不同部分的最終結果。

　　通過以上介紹可以看出CPU雖小，方寸之地卻能容納大世界，內部更像一個發達的裝配工廠，環環相扣，層層相套。正因?yàn)橛辛讼嗷ラg的協作配合，才使得指令最終得以執行，才構成了圖文并茂、影像結合的神奇數字世界。

　　cpu的工作原理：

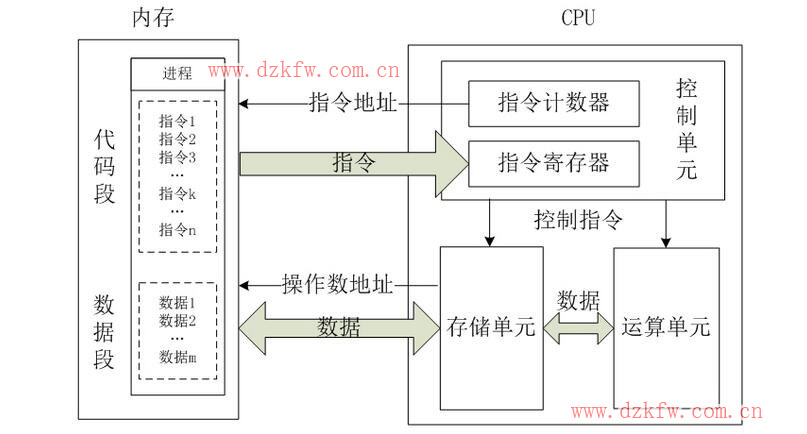

　　我們都知道CPU的根本任務就是執行指令，對計算機來說最終都是一串由“0”和“1”組成的序列。CPU從邏輯上可以劃分成3個模塊，分別是控制單元、運算單元和存儲單元，這三部分由CPU內部總線連接起來。如下所示：

　　控制單元：控制單元是整個CPU的指揮控制中心，由指令寄存器IR（InstrucTIon Register）、指令譯碼器ID（InstrucTIon Decoder）和操作控制器OC（OperaTIon Controller）等，對協調整個電腦有序工作極為重要。它根據用戶預先編好的程序，依次從存儲器中取出各條指令，放在指令寄存器IR中，通過指令譯碼（分析）確定應該進行什么操作，然后通過操作控制器OC，按確定的時序，向相應的部件發出微操作控制信號。操作控制器OC中主要包括節拍脈沖發生器、控制矩陣、時鐘脈沖發生器、復位電路和啟停電路等控制邏輯。

　　運算單元：是運算器的核心。可以執行算術運算（包括加減乘數等基本運算及其附加運算）和邏輯運算（包括移位、邏輯測試或兩個值比較）。相對控制單元而言，運算器接受控制單元的命令而進行動作，即運算單元所進行的全部操作都是由控制單元發出的控制信號來指揮的，所以它是執行部件。

　　存儲單元：包括CPU片內緩存和寄存器組，是CPU中暫時存放數據的地方，里面保存著那些等待處理的數據，或已經處理過的數據，CPU訪問寄存器所用的時間要比訪問內存的時間短。采用寄存器，可以減少CPU訪問內存的次數，從而提高了CPU的工作速度。但因?yàn)槭艿叫酒�面積和集成度所限，寄存器組的容量不可能很大。寄存器組可分為專用寄存器和通用寄存器。專用寄存器的作用是固定的，分別寄存相應的數據。而通用寄存器用途廣泛并可由程序員規定其用途，通用寄存器的數目因微處理器而異。這個是我們以后要介紹這個重點，這里先提一下。

　　我們將上圖細化一下，可以得出CPU的工作原理概括如下：

　　總結一下，CPU的運行原理就是：

　　1、取指令：CPU的控制器從內存讀取一條指令并放入指令寄存器。指令的格式一般是這個樣子滴：

　　操作碼就是匯編語言里的mov，add，jmp等符號碼；操作數地址說明該指令需要的操作數所在的地方，是在內存里還是在CPU的內部寄存器里。

　　2、指令譯碼：指令寄存器中的指令經過譯碼，決定該指令應進行何種操作（就是指令里的操作碼）、操作數在哪里（操作數的地址）。

　　3、 執行指令，分兩個階段“取操作數”和“進行運算”。

　　4、 修改指令計數器，決定下一條指令的地址。
