▲主要是為了降低負載電流。在一般情況下，大功率電動機都是采用三角形接法。

在同樣功率的情況下，380V線圈的額定電流比220V線圈額定電流小根號3倍（√3=1.732）。額定電流減小，相應的電動機定子繞組的線圈漆包線線徑也就小了一些。

這對于電動機的制造工藝及電動機運行中發熱等等，都是有極大好處的。所以4KW以下的電動機，通常為星形接法；而4KW以上的電動機則為三角形接法。



▲三相交流異步電動機的星形接法和三角形接法的區別為：

三相異步電動機每相繞組都有兩個引線頭，一個稱為首端，另一個稱為末端。按國家標準規定，第一相的首端用U1表示，末端用U2表示；見下圖所示。



第二相繞組的首端和末端分別用V1、V2表示；第三相繞組的首端和末端分別用W1、W2表示。這6個首末分別引出至電機的外殼的接線盒中，并標注對應的符合用于電工人員的接線。

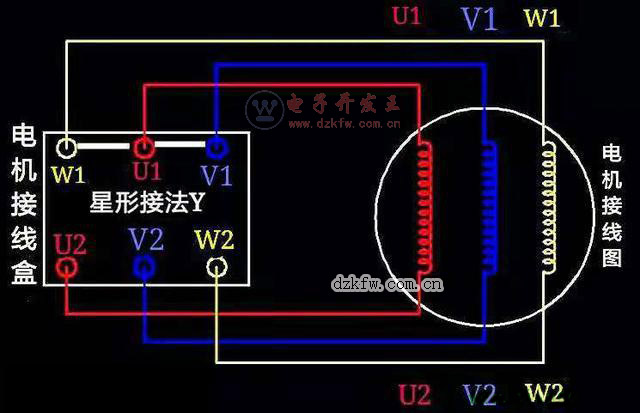

通過接線盒中的接線柱的首末端子切換，可以實現按電源電壓的不同而方便連接成星形接法Y或三角形△接法。見下圖所示。



按照上圖所示連接，將W1、U1、V1用銅連接片短接在一起，就形成了星形接法。星形接法特點為：有助于降低繞組線圈承受電壓（220V），降低絕緣等級，降低了啟動電流；缺點就是電動機功率減小，所以小功率電機4KW以下的大部分都是采用星形接法。

而三角形△接法如下圖所示。



★4KW及以上功率的電動機采用三角形接法。三角形接法三角形△接法則是用銅連接片將W1與U2短接在一起，為一根電源輸入引線；再將U2與V2短接在一起，為一根電源輸入引線；最后將V1與W2短接在一起，為第三根電壓輸入引線。三角形接法：有助于提高電動機的功率，缺點則是啟動電流大，電機定子線圈繞組要承受電壓（380V），增加了電機的絕緣等級。

友情提示:電機定子繞組的首末端是生產廠家事先預定好的，絕對不能任意顛倒是非，但是可以將三相繞組線圈的首末端一起顛倒(如將U2、V2、W2作為首端，而將U1、V1、W1作為末端，但是絕對不能單獨將一相繞組的首末顛倒)，這樣將產生接線錯誤。





三相交流異步電動機的主要部件，見下圖所示



它主要由定子和轉子兩大部分組成。

定子是指電動機的靜止部分。它主要由機座、定子鐵心、端蓋、定子三相對稱繞組等組成。機座通常由鑄鐵或鑄鋼制成。機座內壓裝定子鐵心。定子鐵心是電動機磁路的一部分，為了減少鐵損耗，采用0.5mm厚的硅鋼片疊成圓筒形，壓裝在機座內，見下圖所示





在鐵心的內圓周上，沖有若干均勻分布的槽孔，用以嵌置定子三相繞組。中、小型電動機的定子繞組，一般采用漆包線制成。異步機的三相對稱繞組共有6個出線端，每相繞組的起端和末端分別用U₁、V₁、W₁和U₂、V₂、W₂表示，通常它們都從機座上的接線盒內引出。三相對稱定子繞組可以接成星形，也可以接成三角形，這要看電源的線電壓和繞組的額定電壓而定。例如電源的線電壓為380V，電動機定子繞組的額定相電壓為220V，則繞組必須接成星形；如繞組的額定電壓為380B，則繞組必須按成三角形。只有這樣，才能保證各相繞組在其額定電壓下工作。
