三相交流電動機由靜止的定子和旋轉的轉子兩個重要組成，定子和轉子之間由氣隙將其分開。

電動機按轉子結構也叫籠型感應電機，它是交流電動機的一種，也有叫交流異步電動機或者交流感應電動機。它是偉大的科學家特斯拉在1887年發明的。日常生活中應用的90%的工業電機都是感應電機，也是最常用的電動機。它具有結構簡單，扭矩高價格低，結實耐用等特點。全球約50%的電力消耗都是由感應電機造成的。

首先簡單說說它的結構，感應電動機有兩個主要部分，定子和轉子。繞組穿過定子硅鋼片的凹槽，三線圈繞組依次接入三相交流電源。凹槽由高磁導率的硅鋼片疊成，這樣能大大的增強磁感應強度，同時也能有效減小渦流損耗。

定子是一個三線圈的繞組，同時三個線圈之間的夾角為120⁰度。電機旋轉部分的轉子是由導電條組成，導電條的兩側有端蓋，其外形酷像松鼠籠的外觀，從而有它的另一個稱號，籠型感應電機。導電條也是嵌在硅鋼片的凹槽中，硅鋼片的作用也是增大磁感應強度和轉矩。

三相感應電機的工作原理，定子中的旋轉磁場是一個很重要的概念，旋轉的磁場是怎么產生的呢？首先我們用一個直流的線圈來解釋，當這個線圈通入直流電源時，會產生一個穩定不變的磁場，通電導體會產生磁場，右手定則可以判別磁場方向。

如果在這個線圈通入的是交流電的，可以看到由于電源的不斷變化，這個磁場也隨之不斷變化，變化的頻率和電源頻率有關。不過這個變化的磁場是垂直變化的，接下來我們接入三根線圈，線圈夾角互為120⁰，通入三相交流電，三相電源的相位角也是120⁰度，這樣三個線圈產生的磁場疊加，正好是一個旋轉的磁場。

此時轉子旋轉磁場會起到什么作用呢？我們來看看轉子會怎樣？磁場圍繞轉子旋轉時又會怎么樣？

導體切割磁力線會產生電流，電磁感應現象同樣是用右手定則來判斷。

通電導體在磁場中會受到安培力作用，連鎖反應這個力就讓轉子轉動起來。

★三相異步電機接通三相交流電源后，內部在產生感應電流后才能有反應，安培力才會旋轉。

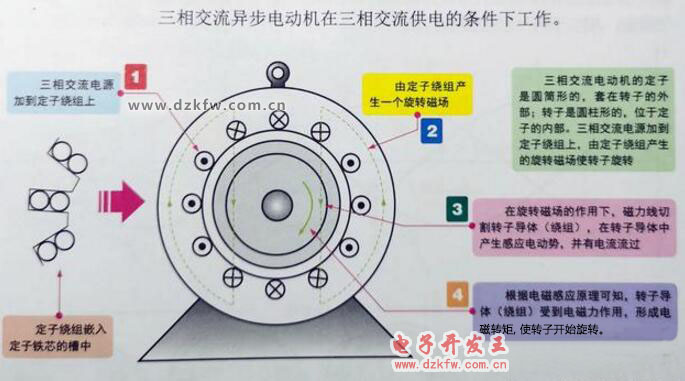

簡單理解為，三相電源會使定子繞組有電流通過，產生一個轉數為n₀的旋轉磁場。在旋轉磁場的作用下，電動機轉子受電磁力的作用，以轉數n開始旋轉。這里的n始終不會加速到n₀，因?yàn)橹挥羞@樣轉子繞組導體與旋轉磁場之間才會有相對運動面來切割磁力線，這樣轉子導體中才能夠產生感應電動勢和電流，從而產生電磁轉矩，使轉子按照定子產生的旋轉磁場方向連續旋轉。

也就是說轉子的轉速始終小于旋轉磁場的轉速，這兩個之差叫做轉差率。電機的轉差率一般控制在2%~6%之間，這樣不難理解，為什么也叫異步電機了吧。

由于沒有直流電機中的永磁鐵，沒有電刷換向器，沒有位置傳感器，中間的聯系全是由電磁感應來產生互動，所以我們叫只為交流感應電機。
