220V交流電的電壓大小是隨時間的變化而不斷變化的，一個周期的時間是0.02秒，在各種控制電路中為了實現調壓、調光、調溫或調速的目的，需要-個基準點作為起點，這個起點就是交流電源電壓為0時的瞬間。過零檢測就是要在交流電壓為0時向控制電路發出一個信號，稱為過零信號。

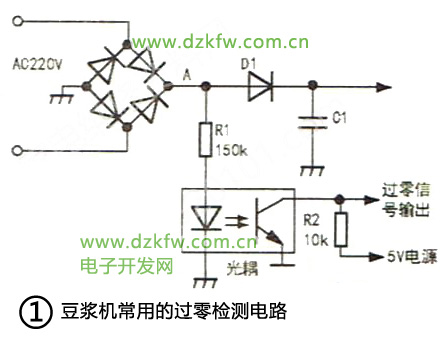

    豆?jié){機中的電機如果采用全壓啟動，則啟動力矩很大，豆?jié){機易傾倒，豆?jié){也可能飛灑出來。因此，在制豆?jié){的不同階段，對電機的轉速也有不同的要求，所以它需要有軟啟動和調速功能。圖1是豆?jié){機常用的過零檢測電路：220V交流電源經橋式整流后沒有直接接濾波電容C1，所以A點是一個脈動直流電壓，脈動頻率是100Hz。該脈動電壓經R1限流后接光耦的發光管，在脈動電壓為0V時發光管截止，接收端光電三極管也截止，這時過零信號是高電平。由于發光管的導通電壓很低(1.1V左右)，所以脈動電壓稍有上升發光管就導通了，光電三極管也導通，這時過零信號為低電平，直到脈動電壓又回0V時，過零信號才又變?yōu)楦唠娖健Ｒ驗樵诿}動電壓的一個周期內，光耦絕大部分時間處于導通狀態，所以過零高電平信號是一個很窄的矩形脈沖，控制芯片依據這個脈沖出現的時間來控制電機的速度。

    液晶電視PFC電路也有一個過零檢測電路，如圖2所示，它由PFC升壓電感上的副繞組來檢測，當PFC電感上的電壓為0時，副繞組感應電壓也為0，這個信號送控制芯片作為過零信號，英文縮寫ZCD。這個過零信號和上述豆?jié){機過零信號作用有所不同，它是為了讓開關管的起始工作點和輸入的脈動電壓同步，以提高電路的功率因數。許多開關電源芯片也有ZCD引腳，以檢測開關變壓器副繞組上的感應電壓，讓開關管在開關變壓器中電流為0時才導通，以避免大電流沖擊，降低開關管功耗和減小電磁干擾。

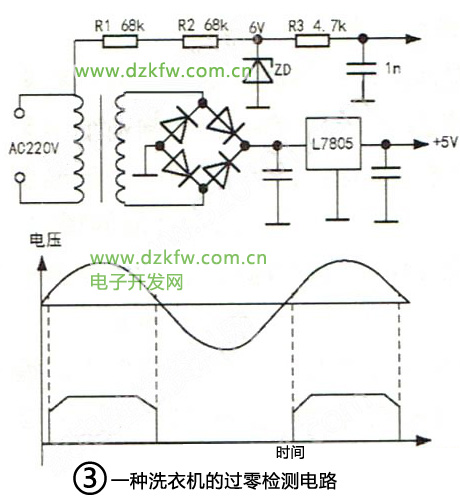

    一種洗衣機的過零檢測電路如圖3，該洗衣機220V交流電源和低壓部分沒有隔離元件，低壓+5V和AC220V是連通的，過零信號直接從AC220V取樣，經取樣電阻R1、R2降壓由zD穩壓管鉗位為6V矩形波，由于220V交流電壓負半周時穩壓管正向?qū)�通，�?dǎo)通電壓僅0.7V，所以一個周期內只有一個正向矩形波，矩形波的上升沿是一個過零信號，下降沿又是一個過零信號。由于穩壓管的反向擊穿曲線比較緩，所以這個脈沖的二個角是圓的。由于矩形脈沖較寬，在6V穩壓管上可以測到2V左右的直流電壓。

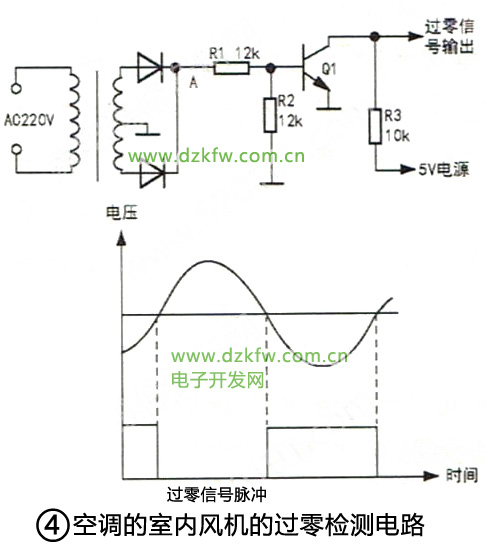

    空調的室內風機也需要調速，一種過零檢測電路如圖4，它是用三極管來檢測的，脈動電壓低于0.6V時Q1截止，過零檢測信號輸出高電平，平時為低電平。e如果過零檢測電路出故障，控制芯片檢測不到過零信號會停止工作或發出故障代碼。在圖1或圖4電路中，因?yàn)楣怦罨蛉龢O管絕大部分時間處于導通狀態，所以用萬用表直流擋測過零信號只有一個很低的直流電平，實測約0.18V ，如果電壓>1V或?yàn)?，則過零信號肯定有問題，一般R1阻值變大或開路情況較多見。
