電磁爐開機加熱幾分鐘后自動關機的這種故障，我在幫朋友維修電磁爐時遇到過這種故障，現在我把自己的維修心得給朋友們分享一下。

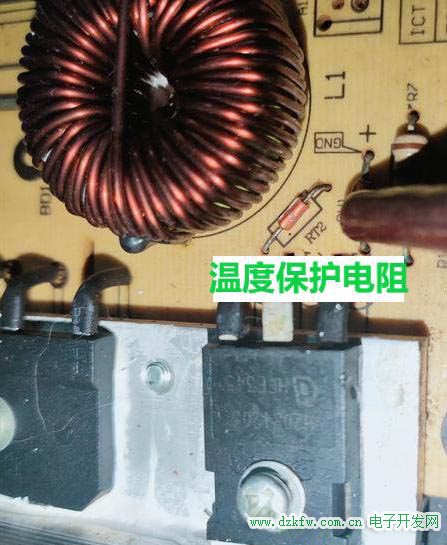

像電磁爐出現開機又關機這類的故障現象，一般都是由于某種原因沒有達到單片機開機的要求而設置的一種強制復位的保護措施，這種原因有可能是電磁爐外部的原因，比如給電磁爐所用的鍋具不匹配，電磁爐的鍋具必須是鐵鍋或者不銹鋼的金屬過，如果不是這兩種金屬材質的就不能在鍋底表面產生渦流而加熱，時間長了單片機就會檢測到，造成單片機的強制關機；還有就是對鍋具溫度檢測電路進行檢查。我們可以把線盤中間的鍋具溫度采樣熱敏電阻從控制板上的鏈接插座拔出來，用萬用表測量其電阻值，在常溫情況下，它的阻值應該在75KΩ到120KΩ，如果發現它的阻值為無窮大或者很小時，就說明這個熱敏電阻已經失效了，需要更換好的。


如果不是熱敏電阻的問題，我們就要對溫度檢測電路進行檢查了，比如用萬用表檢測控制芯片對地的電壓值，我以前檢修過美的電磁爐，在待機狀態下，它的芯片第16對地電壓大約在5V，17腳的對地電壓是0.5V，如果電壓正常就需要外圍的電阻和電容是否有損害的情況，如果發現要及時更換。


我們對電磁爐不定時自動關機的故障現象，我們要根據故障特征去檢查兩溫保護電路。比如鍋具溫度保護電路和絕緣柵晶體開關管（IGBT）溫度保護電路。另外晶振電路、復位電路和電流檢測電路有問題也會導致類似的故障發生。同時還要注意，我在維修時也遇見過電磁爐輸入端的抗干擾電容損壞也會出現這種故障的。


友情提示
電磁爐無論有什么故障，在更換元件后，一定不要急于接上線盤試機，要不然會燒壞絕緣柵晶體開關管（IGBT）和保險管，甚至有時候連整流橋都能燒壞。我們正確的做法應該是：在不接線盤的情況下，先測試電路板上的各個關鍵點的電壓，比如5V的電壓正常、18V電壓正常以及驅動電路輸出的方波波形正常，如果沒有示波器，我們可以用數字式萬用表直流20V檔，正常情況下電壓會不斷波動。我們知道，電磁爐都有鍋具檢測電路，時間大概在30秒內，要在開機30秒內測量驅動輸出，只有檢測正常后再接上線盤。
