故障現象：通電后，電源指示燈亮，但不產生霧。

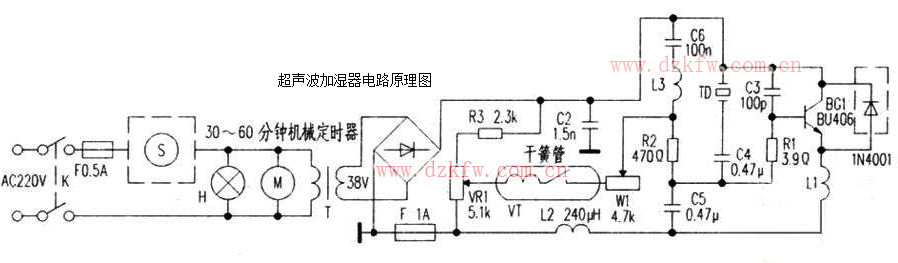

故障分析：按實物繪制出電路如附圖所示。圖中虛線框內代表改進后補增元件，H為電源指示燈；M為鼓風送霧電機，VT為水位檢測干簧管。當加濕器水槽內有正常水位時，合上K，H指示燈亮，M鼓風，變壓器T次級輸出38V交流電壓，經全橋整流，VR1、R3分壓供振蕩器電路起振后，BG1工作產霧。

故障檢修：首先判斷初級電源正常。拆機發現次級F 1A保險管燒黑，據此懷疑內部有大電流(短路)燒壞元器件。拆下易損件BG1，經查其c、e兩腳已擊穿短路，按原型號BU406換上，裝上1A保險管，開機，產霧，故障排除。
