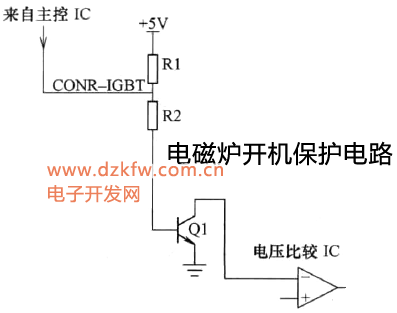

1、電磁爐開機保護電路

電磁爐開機保護電路的作用是保證電磁爐在待機狀態下IGBT不工作，防止電磁爐一開機（未按加熱鍵）就加熱的現象出現。該電路主要由主控IC（局部）、晶體管Q1 等構成。其具體工作原理如下：

1）電磁爐開機瞬間，主控IC自動送出一個高電平控制信號到晶體管Q1的基極，晶體管Q1導通，拉低IGBT柵極電位，IGBT不能工作，從而保證了電磁爐在待機狀態下不能加熱的工作狀態。

2）按下加熱鍵后，主控IC又輸出一個低電平信號給晶體管Q1的基極，使晶體管截止，IGBT柵極電位受控于功率控制模塊，并按照同步信號及PWM調節信號進行工作，如下圖所示。

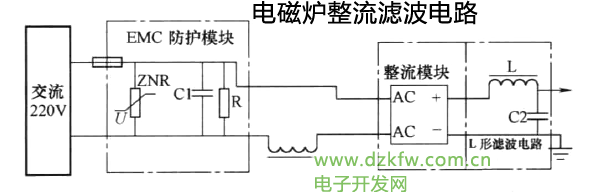

2、電磁爐整流濾波電路

電磁爐整流濾波電路是進行AC-DC變換的集成電路，核心元器件是整流橋堆。其具體工作原理如下：

1）它將輸入的220V交流電變換成脈動直流電。

2）再經過L形濾波電路（由電感線圈L和電容C2）進行濾波，輸出平滑的直 流電。

3）由于電感對脈動電流產生反電動勢的作用，對交流阻值很大，而對直流阻值很小。在整流電路中串入L形濾波電路，可以使電路中的交流成分大部分降落在電感上，而直流成分則從電感線圈流到負載上，從而起到了進一步濾波的作用。相關電路如下圖所示。

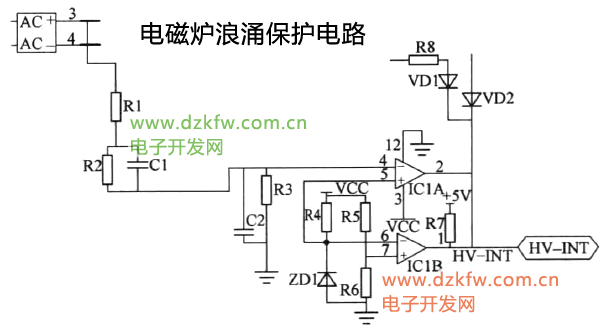

3、電磁爐浪涌保護電路

電磁爐浪涌保護電路的作用是對浪涌沖擊進行感知和保護，該電路主要由電阻、電容、穩壓二極管和電壓比較器構成。其具體工作原理如下：

1）整流電路的電壓經分壓電阻R1、R2降壓、電容C1濾波后送到電壓比較器IC1。

2）通過電壓比較器IC1與穩壓管ZD1提供的穩定參考電壓進行比較，當浪涌電壓大于參考電壓時，比較器就輸岀一個低電平信號，該低電平信號使鉗位二極管導通 VD1、VD2,從而使IGBT停止工作，保護IGBT不被燒壞。

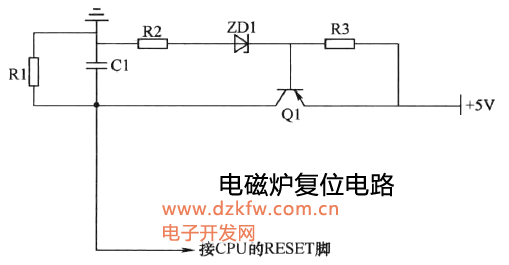

4、電磁爐復位電路

電磁爐復位電路的作用是使電磁爐在開始工作時進行程序復位，大多數電磁爐采用低電平復位。該電路主要由晶體管、電阻、電容、穩壓管等構成。其復位工作原理如下：

1）開機瞬間，由于晶體管Q1還沒有導通，集電極送到主控IC的RESET引腳的電平為低電平。

2）主控IC檢測到Q1集電極為低電平時就進行程序復位，隨后，晶體管Q1導通后，其集電極送到主控IC的RESET電平由低電平變?yōu)楦唠娖剑瑥?fù)位完成，如圖所示。

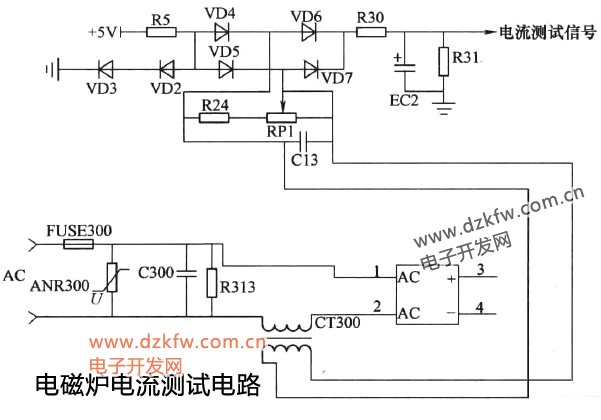

5、.電磁爐電流測試電路

電磁爐的電流測試電路是用來采樣電磁爐的工作電流，并將電流信號送到電磁爐的檢鍋電路和功率調整電路，作為電流調整的依據。該電路主要由電流互感器、二極管、電阻、電容、可調電阻等構成。其工作原理如下：

1）從電流互感器CT300的二次線圈感應的電壓經過可調電阻RP1分壓。

2）經二極管VD4~VD7整流、電阻R30、R31分壓之后得到一個電流信號。

3）將該信號送到主控芯片可以作為電磁爐檢測鍋具和調整輸出功率等電流取樣信號，如圖所示。

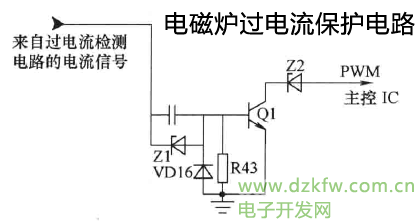

6、電磁爐過電流保護電路

電磁爐的過電流保護電路是用來保護電磁爐的電流不過載的一種電路。該電路主要由兩個穩壓二極管和鉗位二極管、電阻、晶體管、電容構成。其具體工作原理如下：

1） 當電磁爐電流正常時，晶體管Q1因沒有偏置電壓而截止。

2） 當電磁爐電流過大時，穩壓二極管Z1被擊穿，晶體管Q1得到偏置電壓而導通，同時晶體管Q1集電極上的穩壓二極管Z2也被擊穿，并將信號送到主控IC。

3） 主控IC得到控制信號后，控制IGBT的通斷間隙，降低電磁爐的輸出功率，相應地減少了整機電流，達到了過電流保護的目的，如圖所示。

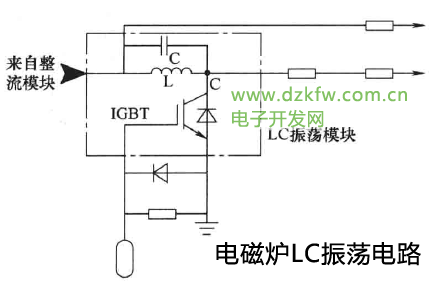

7、電磁爐LC振蕩電路

電磁爐的LC振蕩電路是電磁爐的核心電路。其工作原理就是LC并聯諧振的原理，通過電感線圈與振蕩電容不停地進行充電和放電，產生振蕩波形。其中，L為電感線圈，C為振蕩電容。其工作原理如下：

1）當IGBT的C極電壓為0V時，IGBT導通（監控電路檢測到C極電壓為0V時，即開啟IGBT）,此時的電感線圈開始儲存能量。

2）當IGBT由導通轉向截止時，此時由于電感線圈的作用，電流還會沿著先前的方向流動，由于IGBT關斷，電感只能對電容C充電，從而引起C極上的電壓不斷升高，直到充電電流變小降至0時，C極電壓達到了最高。

3）此時，電容C開始通過線圈放電，C極電壓降低，當C極電壓降到0V時，監 控電路動作，IGBT再次開啟，如此反復循環，如圖所示。

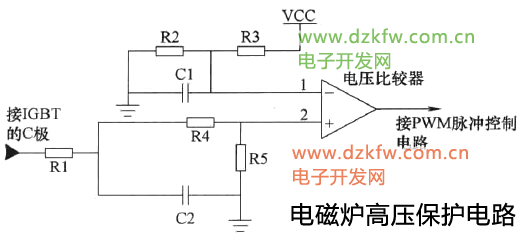

8、電磁爐高壓保護電路

電磁爐高壓保護電路的作用是保護IGBT的C極電壓不超過它的耐壓值，防止IGBT過電壓損壞。該電路主要由電壓比較器、外圍電阻、外圍電容構成。其 工作原理如下：

1）來自IGBT的C極電壓經電阻R1限流，C2濾波，R4、R5分壓后輸入到電壓比較器的正向輸入端子（②腳）， 電壓比較器①腳外接的R2、R3、C1為參考電壓形成電路。

2）電路首先檢測IGBT的C極電壓，將該電壓與其外接的一個參考電壓進行比較。

3）當檢測電壓超過比較電壓時，電壓比較器就輸出一個低電平信號到主控芯片， 使主控芯片輸出的功率調節信號（即PWM）的幅度（即電平）減小，從而降低IGBT的功率，降低IGBT的C極電壓，以保護IGBT。

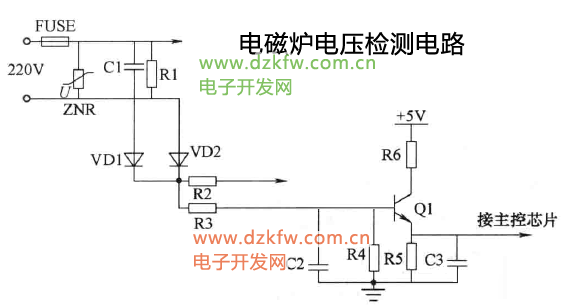

9、電磁爐電壓檢測電路

電磁爐電壓檢測電路的作用是檢測輸入的交流電壓是否正常。該模塊主要由整流二極管、電阻、電容和晶體管構成。其具體工作原理如下：

1）交流市電經過整流二極管VD1、VD2全波整流、電阻R3降壓之后送到晶體管Q1的基極。

2）由于晶體管Q1是釆用共射極輸出的，所以當輸入電壓出現高低變化時，發射極電壓也會相應地跟著發生變化。

3）電壓檢測模塊將晶體管的發射極電壓輸入到主控芯片進行比較，當電壓偏高或偏低時，主控芯片則會發出相應的控制信號，控制電磁爐的工作狀態，同時通過顯示電路顯示相應的故障代碼。電磁爐電壓檢測電路如下圖所示。

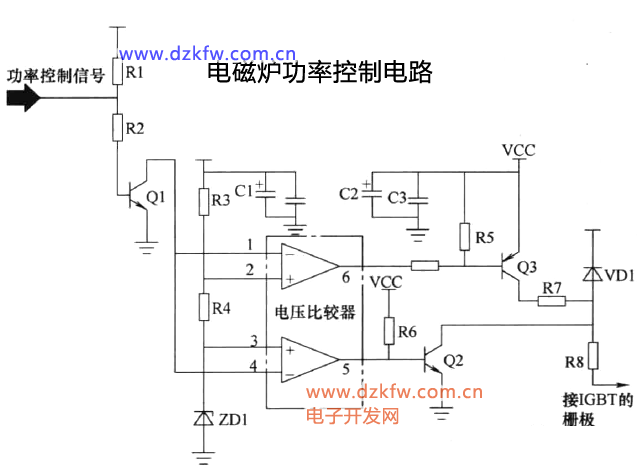

10、電磁爐功率控制電路

電磁爐功率控制電路的作用是控制IGBT的開與關，以控制電磁爐的發熱功率。功率模塊的內部電路主要由電壓比較器、外圍電阻、外圍電容、鉗位二極管、穩壓二極管和外圍驅動晶體管等組成。其工作原理如下：

1）當電壓比較器接收到控制信號時，控制信號分別送到電壓比較器的反相輸入2、4端子的參考電壓端子。

2）由于參考電壓是不變的，所以當送來的波形處于高電平的時候，由于反相器的反相作用，電壓比較器輸出低電平，驅動晶體管Q3導通，Q2截止，VCC （18V或 12V）電壓經過導通的晶體管和限流電阻流向IGBT的柵極G,使IGBT導通。

3）反之，當送來的波形處于低電平的時候，由于反相器的反相作用，電壓比較器輸出高電平，驅動晶體管Q3截止，Q2導通，VCC電壓沒有通過限流電阻流向IGBT的柵極G極，此時IGBTT作于截止?fàn)顟B(tài)。

4）如此反復，通過控制IGBT的G極電壓來達到功率控制的目的。

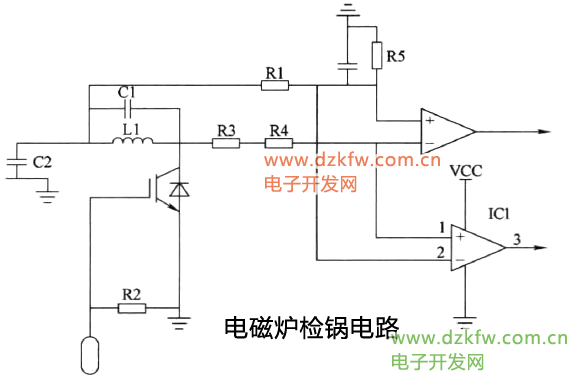

11、電磁爐檢鍋電路

電磁爐檢鍋電路的作用是用來檢測電磁爐上是否有鍋具，是通過檢測振蕩電路輸出的脈沖個數和電流的大小來判斷是否有鍋的。該電路主要由電壓比較器IC1、外圍電阻R1等組成。其工作原理如下：

1）電壓比較器將振蕩電路（C1和L1）的振蕩波形通過分壓電阻R1進行采樣，從 ③腳輸出脈沖信號。

2）再將脈沖信號送到主控芯片，主控芯片計算脈沖數，當脈沖數大于9個（不同的電磁爐參數不完全一樣）時認為未放鍋，當脈沖數小于5個時則認為放上了鍋具，以此來判斷電磁爐上是否放置了鍋具。

3）有的電磁爐除檢測脈沖個數外，還檢測電流的大小，兩者結合后綜合進行判斷，當檢測到電流大于2A （不同的電磁爐參數不完全一樣）時認為有鍋，小于2A則認為無鍋。綜合判斷，當脈沖個數大于9或電流小于2A時，則認為無鍋。

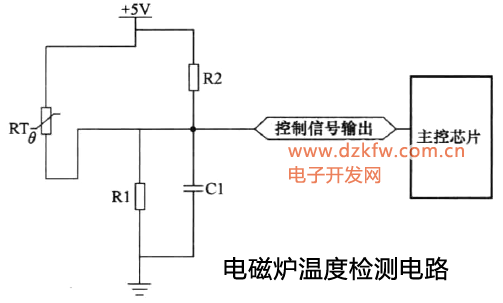

12、電磁爐溫度檢測電路

電磁爐溫度檢測電路分為鍋具溫度檢測和IGBT溫度檢測兩種。鍋具檢測和IGBT溫度檢測電路都是由熱敏電阻、電阻、電容和主控芯片組成。其具體工作原理如下：

1）熱敏電阻RT通過陶瓷板對鍋具底部的溫度進行釆樣，并將采樣信號送到主控芯片。

2）主控芯片通過主控程序?qū)υ摐囟刃盘?hào)電壓的設定值與檢測到的電壓進行比較，當電壓異常時，則自動控制IGBT停止工作或延長停止工作的間隙。IGBT溫度檢測電路的工作原理與鍋檢測電路的工作原理基本相同。



13、電磁爐風扇驅動電路

電磁爐風扇驅動電路是用來驅動風扇運轉的，以降低電磁爐因元器件發熱而產生的溫度。風扇驅動主要是由兩個晶體管、電阻、鉗位二極管等組成。其工作原理如下:

1) 主控芯片IC通過檢測IGBT的溫度后，若溫度偏高，則會輸出一個風扇驅動信號。

2) 驅動信號被加到Q1、Q2的基極，使兩個晶體管全部導通時，驅動電流通過晶體管加到散熱風扇上，散熱風扇運轉工作。
