電磁爐工作原理

電磁爐是通過電子線路板部分產生交變磁場來工作的,當用含鐵質的鍋具的底部放置在爐面上時，鍋具切割交變磁力線而在鍋具底部金屬部分產生渦流，渦流使鍋具鐵分高速無規則的運動，分子互相碰撞和摩擦而產生熱能，使器具的本身自行高速發熱，用來加熱和烹飪食物。

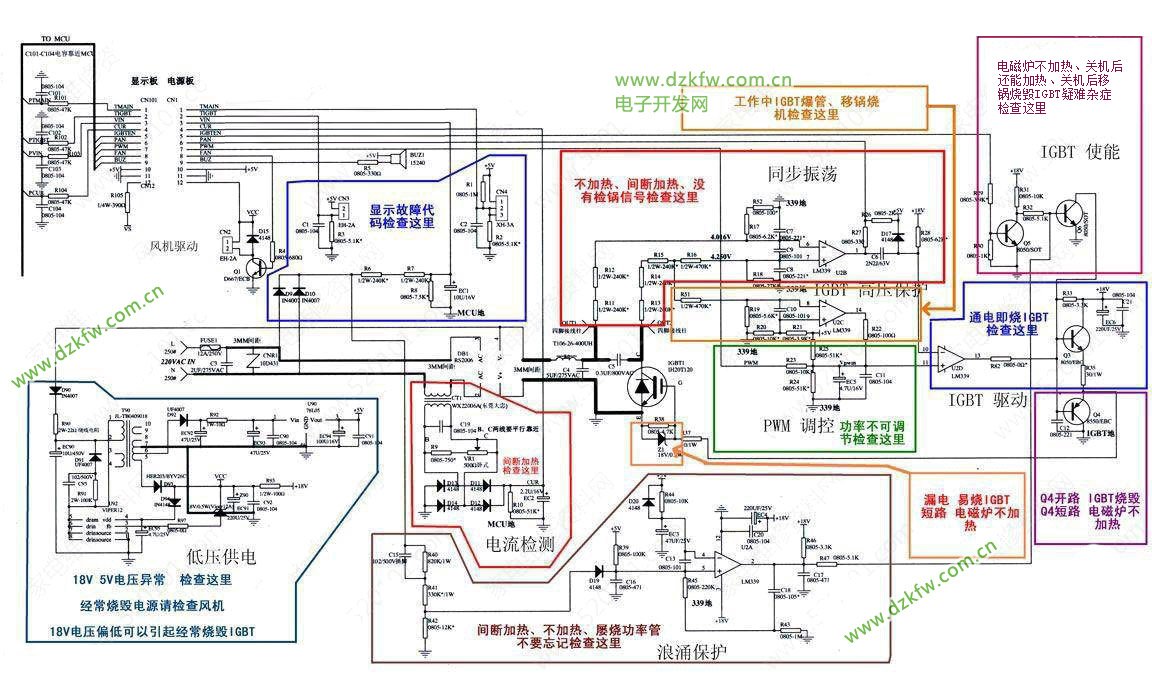

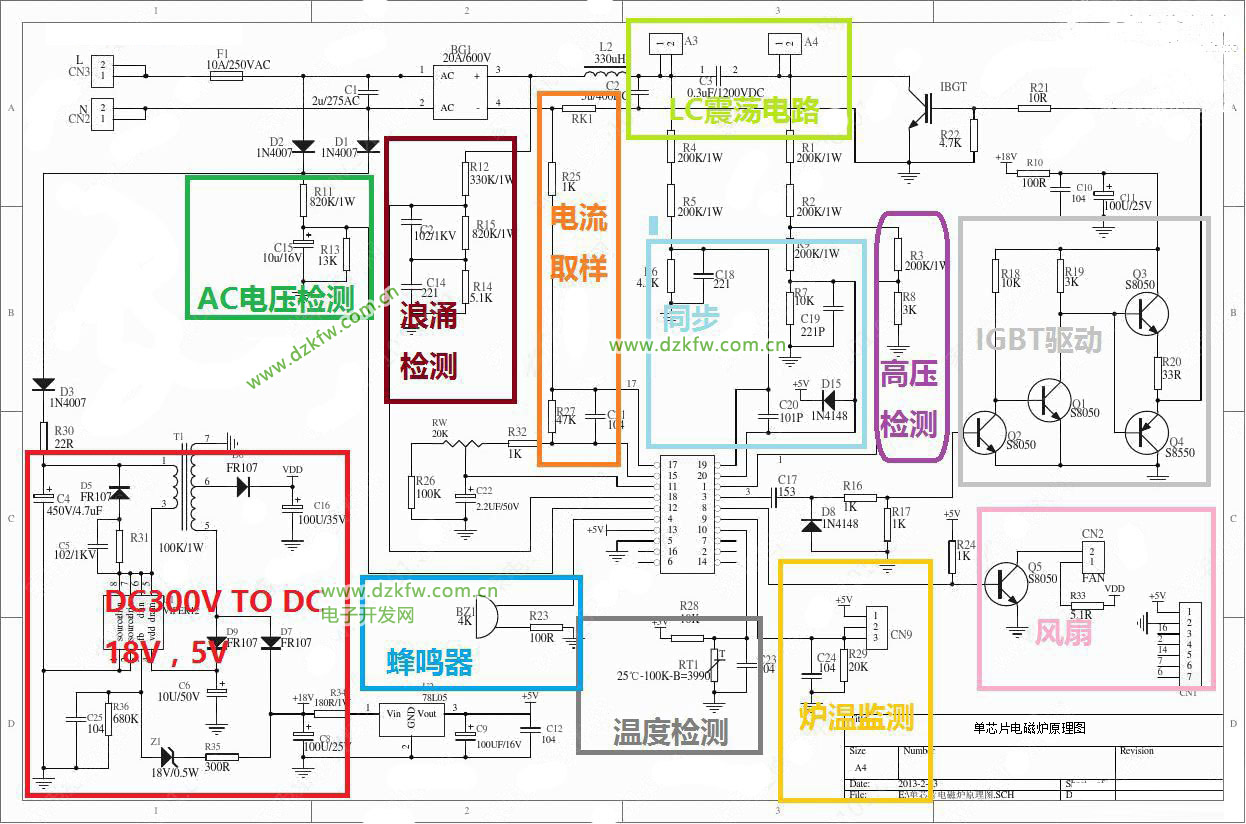

最近有網友說剛開始接觸電磁爐維修，想學習下看電路圖，可是怎么都看不懂工作原理，不知道哪里是檢鍋信號線路、驅動線路、同步線路，取樣線路、溫度檢測線路、高壓保護線路等，能不能找一張典型的電磁爐電路圖，然后標明詳細的線路，今天我就給大家分享兩張典型的電路圖，供新手學習參考用。
