我們分析了照明電路的控制接線，其中一些線路用到了繼電器，趁著我們還沒忘記，我們再來分析這些帶接觸器的控制線路。小編發文的慣用思路，就是由簡到難，敬愛的讀者您可以根據自己的水平直接跳躍。那就開始嘍：

先進行兩個思考吧。

第一個簡單思考，還有沒有朋友區分不開繼電器和接觸器呢?在我們的教科書上，我們發現這二者有很多相似之處，都有線圈，都有常開常閉觸點。因為二者的區別并非本文描述的重點，簡單說一下吧，繼電器的線圈和底座可以分開，一般繼電器損壞，直接拔下線圈，換個新的就可以了，常用于低壓控制電路，觸點的電壓一般不超過220V;接觸器線圈和觸點組成一個整體，觸點不夠了，可以再插上一個觸點模塊，增加觸點，觸點多用于380V。二者在使用的原理上，基本相同。

第二個思考，什么是自鎖電路?看一下下面的圖1

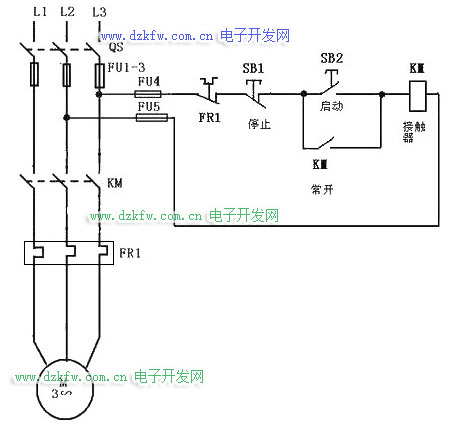

圖1

圖中SB1和SB2是兩個按鈕，區別在于SB1是常閉按鈕，SB2是常開按鈕。圖中三個KM字母是一個器件上的，就是接觸器上的，方塊的KM是線圈，給KM線圈加上電壓，KM的觸點會進行動作，常開觸點變閉合，常閉觸點變斷開，一旦KM線圈沒有電，觸點馬上恢復初始狀態。解釋自鎖：如圖中在QS斷路器接通的前提下，按下SB2，此時KM線圈得電，其常開觸點閉合，此時即使松開SB2，KM線圈也有電，因為它通過自己常開觸點閉合后的線路送來了電，好像自己給自己鎖上了一樣。如果想斷開，只有把給KM線圈送電的線路斷開一個口，圖中的SB1就是用來做這個工作的。再看一下下面的圖，哪個能鎖上。

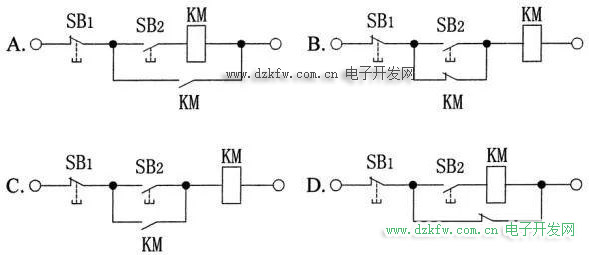

圖2

c可以實現自鎖。記住一點，常開按鈕與線圈的常開并聯后再串聯上線圈，就實現了自鎖。

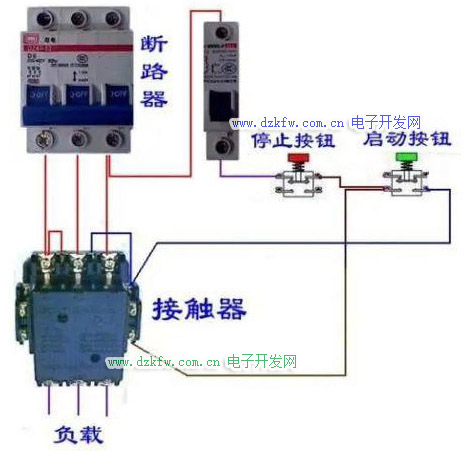

圖3

圖3這樣的線路，一般情況下通的是380V的電，控制線路用的也是380V的電，接觸器線圈的工作電壓也是380V。去除圖1中的FU4、FU5熔斷器和FR1熱繼電器，就是圖3的電路圖。

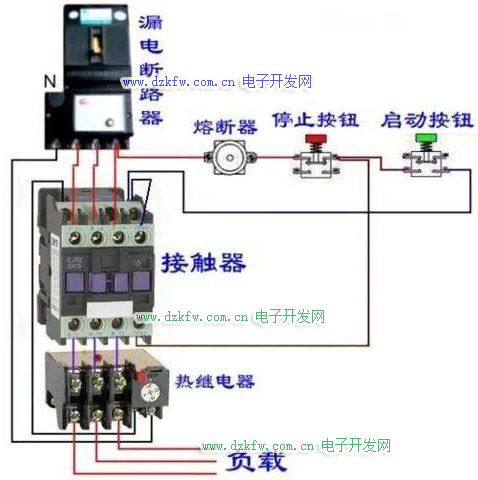

圖4

圖4的接觸器外形雖然與圖3不同，但使用上是相同的。在控制電路上增加了熔斷器和熱繼電器，使線路更加安全。

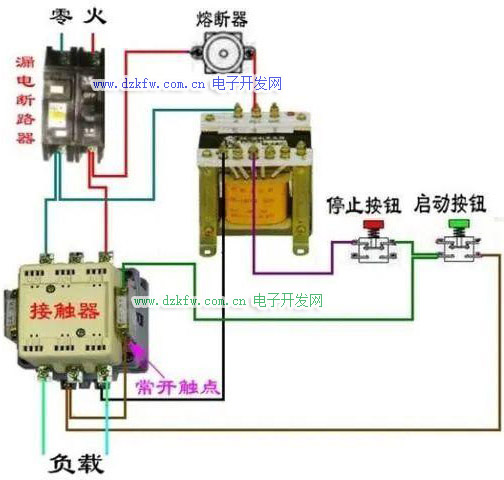

圖5

圖5與圖4的區別，首先主電路通的是220V電壓，其次我們看到控制電路的電源是通過變壓器接入，具體是多少電壓，這就取決于接觸器線圈的工作電壓是多少了。

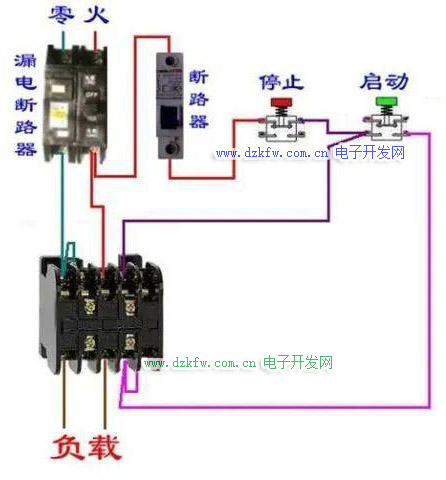

圖6

圖6對比圖5，其控制電路的電壓是220V的，缺少了熔斷器，但在控制電路上增加了一個斷路器。

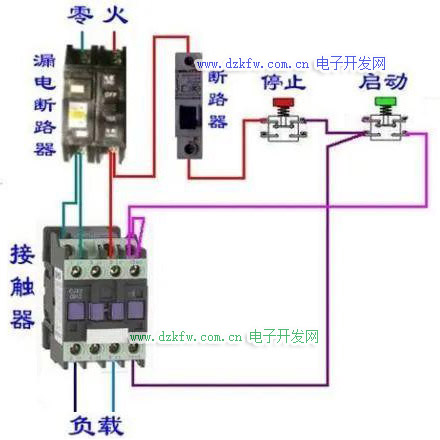

圖7

圖7對比圖6，只是接觸器不同。



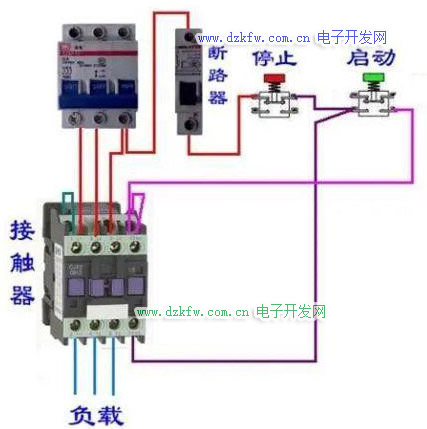

圖8

圖8一般情況下通的是380V的電，控制電路用的也是380V的，接觸器線圈的工作電壓也是380V。



圖9

圖9相比圖8，在控制電路上增加了熱繼電器和熔斷器，保護了主電路。一旦線路過熱，熱繼電器會斷開觸點。如果瞬時電流非常大，熔斷器也會斷開控制電路，進而斷開主電路。

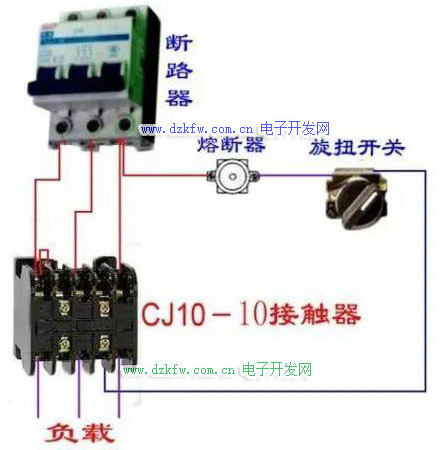

圖10

圖10的線路很簡單，但不太安全，旋鈕開關打到閉合，接觸器線圈接通，負載工作;相反，接觸器線圈沒有電，負載不工作。



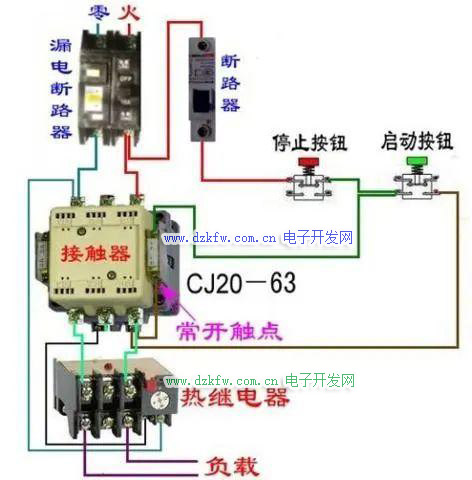

圖11

圖11可以對比圖4,主電路電壓和控制回路電壓發生了變化，控制回路里面的熔斷器也換成了斷路器。



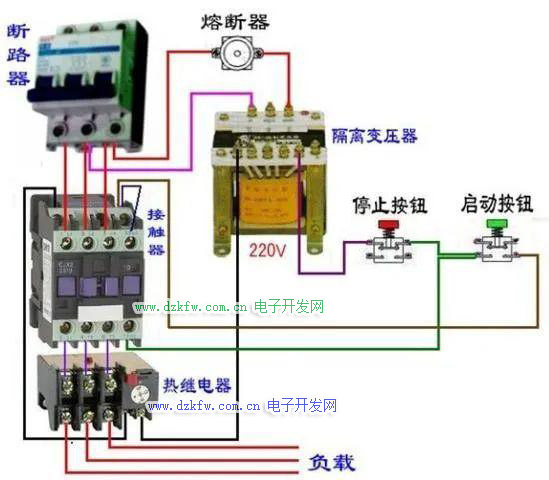

圖12

圖12主電路通的是380V的電壓，而控制回路通過變壓器變壓通的是220V的電壓。



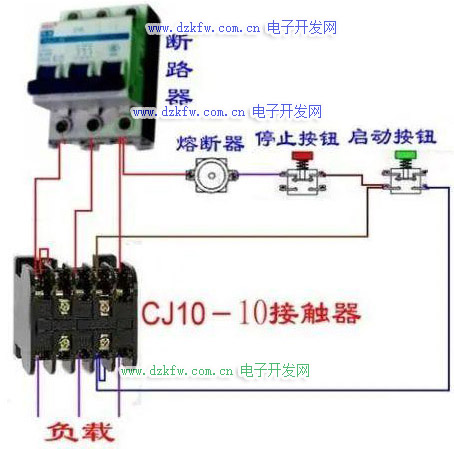

圖13

經過上面的分析，圖13就不再贅述了。

本文的關鍵其實就是重點說明了自鎖電路的使用。懂得了原理后，我們可以根據需要設計出很多線路，在實際使用中我們要多考慮到安全因素，熔斷器和熱繼電器都應該加入到電路中。
