4-20mA（1-5V.DC）信號制是國際電工委員會（IEC）：過程控制系統用模擬信號標準。我國從DDZ-Ⅲ型電動儀表開始采用這一國際標準信號制，儀表傳輸信號采用4-20mA.DC，聯絡信號采用1-5V.DC，即采用電流傳輸、電壓接收的信號系統。使用4-20mA模擬量進行通信時，無論是發射端還是接收端的電路設計相對于數字通信都會比較復雜，那為什么還要使用呢？本文將結合設計案例帶你了解4-20mA通信。

　　1、為什么使用4-20mA通信？

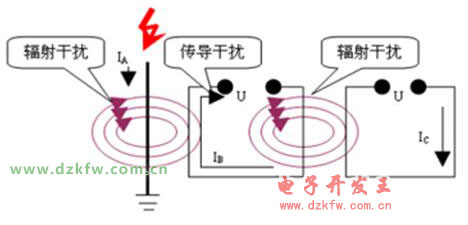

　　在遠距離、復雜的工業現場應用場合常常伴隨有較大的干擾源，磁場輻射干擾、傳導干擾等，如果使用傳統的數字通信容易受到干擾，因為接收端的輸入阻抗無窮大，在受到微弱噪聲信號干擾后，會產生較高的電壓噪聲，不利于數據傳輸以及接口的安全使用規范。而使用模擬量（4-20mA）進行通信時，由于耦合的噪聲信號較為微弱，通常為nA級別，則不受此影響，而且電流源驅動沒有線壓降問題。　

　　2、4-20mA代表了什么數據意義？

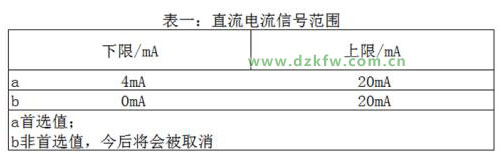

　　基于國際標準文件提出的《過程控制系統用模擬信號（第一部分）：直流電流信號（GB/T3369.1-2008/IEC60381-1:1982）》中規定了4-20mA信號為首選直流電流通信信號，如表一：直流電流信號范圍所示。文件中規定在采用4-20mA通信信號的情況下，4mA代表原始數據的0刻度，20mA代表原始數據的滿刻度，0mA作為斷電、斷線檢測。

　　如遠端PT100熱電阻溫度監測系統，通過4-20mA通信方式將遠端現場數據傳回PLC，實現對現場溫度變化監測。PT100的測量范圍為-200-850℃，則4mA代表-200℃，20mA代表850℃，實際溫度計算公式如下：

　　T=（850+200）℃/（20-4）mA*（I-4mA）-200℃

　　其中：T為當前測試溫度;I為當前采集電流;一般用低于2mA代表熱電阻測溫模塊系統斷電或者通信線路斷線。

　　3、4-20mA通信系統的一般電路設計

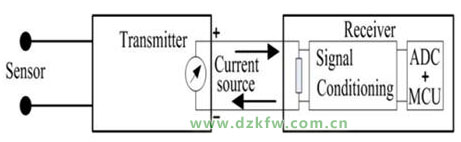

　　4-20mA模擬量通信電路如圖二4-20mA通信電路架構所示，應用現場前端由傳感器組成，經由變送器將非標準的傳感器信號轉換為標準4-20mA通信信號，再發送到遠端控制設備，由接收器接收上傳至PLC控制端。

　　目前市面上有較多的傳感器設備或者執行器的成品模塊已經集成了4-20mA通信功能，用戶只需要自己搭建接收模塊即可。接收模塊正如下圖二4-20mA通信電路架構所示，包含了采樣器、信號調理電路、ADC（模數轉換）以及MCU（數據傳輸以及處理）。但如果4-20mA通信攜帶的是一個高精度、數據范圍比較寬的數據時（比如上個章節所提及的遠端PT100熱電阻溫度監測系統，數據量范圍-200-850℃，精度0.1%±1℃取最大值），接收模塊精度達不到0.1%，則會引起數據傳輸誤差，發揮不了傳感器性能，那怎么去確保接收模塊的采樣數據準確呢？

　　4-20mA通信電路架構

　　首先我們先來分析一下接收鏈路可能導致采集精度誤差的原因：a、采樣電阻的初始精度以及工作在極限環境（高低溫max）下時，電阻溫漂引起采樣電壓的漂移;b、調理電路，該電路限制采樣精度的因素比較多，如運放的失調電壓、輸出噪聲、衰減或增益網絡誤差引起ADC端的電壓采集誤差;c、ADC單元電路誤差，如基準漂移、基準噪聲，電源噪聲、PCB布局等這都是外部影響ADC轉換精度因素;d、ADC自身所帶來的轉換精度誤差，如ADC的失調誤差、增益誤差，無噪聲分辨率低、積分非線性差等問題，帶來轉換精度誤差。

　　為了縮短用戶的開發周期，ZLG推出了一款帶有隔離功能的高精度模擬量采集模塊（TPS08U）一次性解決了如上所有問題。該模塊在設計上，考慮了如上的所有因素，采用極低溫飄的電阻，號稱零漂移的運放，24bit分辨率的ADC，在極優的參數下選取最具性價比元器件，并優化layout走線布局等實現以最小體積達成8通道測量。同時，每個模塊出廠均通過嚴格的測試校準，保證出廠的每個模塊都能達到指標要求。

　　4、TPS08U模塊使用簡介

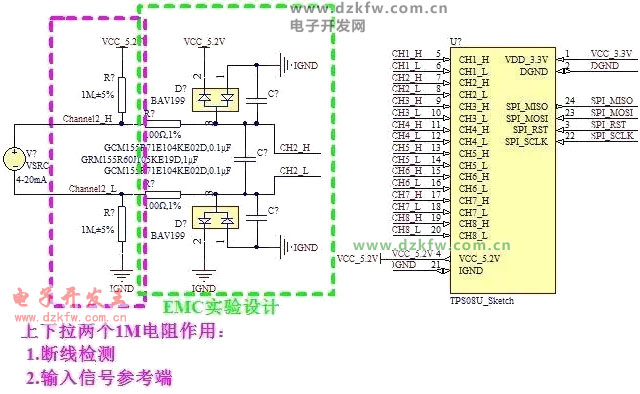

　　TPS08U典型電路如下圖所示，只需簡單的外圍電路就可以實現8通道的模擬信號采集（4-20mAand0-5V），精度0.1%（電壓為滿量程精度）。模塊電源采用3.3V供電，通信接口SPI，同時，模塊集成了電源及通信隔離電路（隔離DC:2500V），尺寸大小長*寬*高：31.8mm*20.3mm*6.5mm。詳細資料可向當?shù)劁N售獲取。
