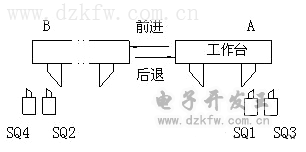

平面磨床工作臺運動示意圖中行程開關SQ1、SQ2安裝在工作臺運動部件的。左右兩個極限位置,工作臺上還安裝左右兩個擋鐵。
起動后,工作臺運動向右運動至右極限位置時,右擋鐵壓下SQ2行程開關按鈕,電動機改變轉向驅動工作臺向左運動。
工作臺運動至左極限位置時,左擋鐵壓下SQ1行程開關按鈕,電動機又一次改變轉向驅使工作臺向右運動,形成左右往復循環運動。安裝在行程開關外側還有兩個行程開關SQ3、SQ4。
如因某種故障,工作臺到達SQ1或SQ2位置時,未能觸動SQ1或SQ2所控制的觸頭,工作臺將繼續運動到行程開關SQ3或SQ4處壓下SQ3或SQ4,從而切斷主電路電源迫使電動機停機,避免工作臺超出允許極限位置而造成事故,因此SQ3、SQ4是超程保護開關。
實現工作臺往復運動的電動機正-反自循環控制線路中按下SB2,KM1線圈通電,并通過KM1動合輔助觸頭自鎖,主電路中KM1主觸頭閉合、KM2主觸頭斷開,電動機正轉驅動工作臺右移。

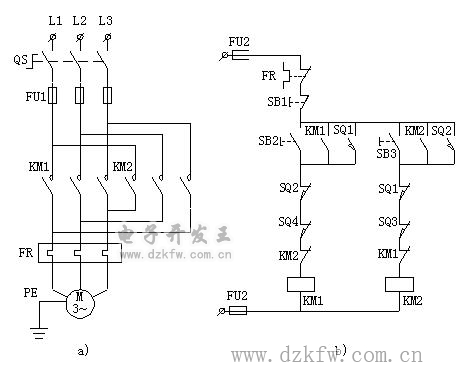

左右往返自循環運動控制線路
a)主電路 b)控制線路
工作臺移至右極限位置時,右擋鐵壓下SQ1行程開關,KM1線圈因所在支路中的SQ1動斷輔助觸頭斷開而斷電,并使KM1動合輔助觸頭解除自鎖;KM2線圈則通過支路中的SQ1動合輔助觸頭閉合形成自鎖并通電,主電路中KM1主觸頭斷開、KM2主觸頭閉合,電動機反轉驅動工作臺左移。
當工作臺運動到左極限位置時,左擋鐵壓下SQ2行程開關時,又使主電路中KM1主觸頭閉合、KM2主觸頭斷開,電動機再次正轉驅動工作臺右移,如此循環。
按下SB1,KM1線圈和KM2線圈均斷電,自循環停止。
