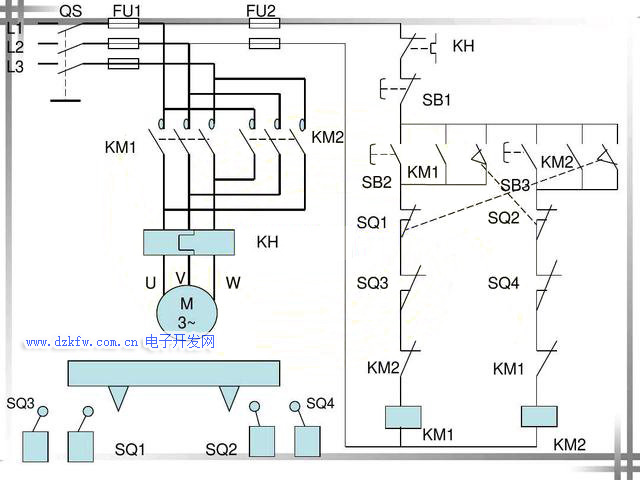

行程開關控制電動機自動往返控制電路圖













注明：行程開關SQ3，行程開關SQ4位于工作臺的兩側，目的在于對電路進行極限保護，即雙重行程開關用來停止電動機的極限運行，相對的更加的安全，可靠和實用。
