倒順開關又稱可逆轉換開關，其操作手柄有倒、順、停三個位置，主要應用在需要正、反兩個方向旋轉的場合，如吊車、電梯、升降機、刨床等，控制單相或三相電動機的正反轉。

一、單相電動機的接線控制

單相電動機的正反轉是通過控制啟動繞組的輸入電壓提前角來實現的。倒順開關通過改變電容在電動機啟動繞組的串聯位置，即可達到控制電動機正反轉的目的。

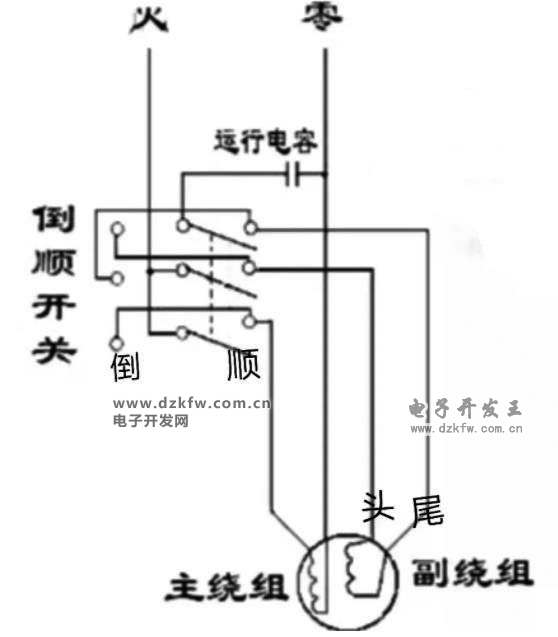

如上圖所示，單相電動機里面有兩個繞組，一個是主繞組(運行繞組)，一個是副繞組(啟動繞組)。啟動繞組串聯電容后與運行繞組并聯，再接到220V電壓上。并聯的兩對接線頭和尾決定了電動機的正反轉。單相電動機的繞組兩端和電容兩端不分極性，可以任意接，但啟動繞組和運行繞組一般不能互換，因?yàn)閱蜗嚯妱?dòng)機啟動繞組的電阻一般比運行繞組的電阻大，弄錯了就可能燒毀電動機。

1、當?shù)鬼橀_關的手柄位于中間“停”時，電源切斷，動靜觸頭之間不接觸，電動機不轉；

2、當手柄處于右側“順”時，火線接副繞組頭，零線通過電容接副繞組尾，通入電源，電動機正向轉動；

3、當手柄處于左側“倒”時，火線接副繞組尾，零線通過電容接副繞組頭，通入電源，電動機反向轉動。

二、三相電動機的接線控制

三相電動機的正反轉是通過調整輸入電源的三相交流電相序來實現的。倒順開關通過改變輸出端兩根相線的位置，即可改變相序達到控制電動機正反轉的目的。

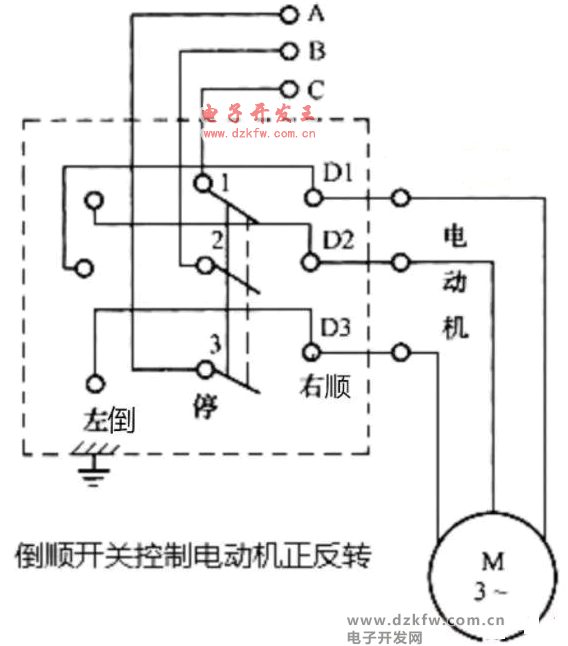

如上圖所示，三相電源提供一個旋轉磁場，使三相電動機轉動，因電源三相的線序接法不同，磁場可順時針旋轉，也可以逆時針旋轉。為改變轉向，只需要將電動機電源的任意兩相相序進行改變即可完成。如原來的相序是A、B、C，只需改變?yōu)锳、C、B或C、B、A。一般的倒順開關有兩排六個端子，調相通過中間觸頭換向接觸，達到換相的目的。

1、當?shù)鬼橀_關的手柄位于中間“停”時，電源切斷，動靜觸頭之間不接觸，電動機不轉；

2、當手柄處于右側“順”時，電動機三相繞組按A、B、C相序接通三相電源，電動機正向轉動；

3、當手柄處于左側“倒”時，電動機三相繞組按A、C、B相序接通三相電源，電動機反向轉動。
