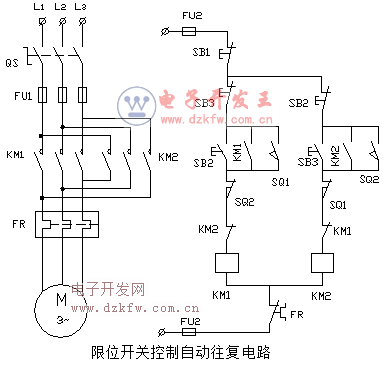

1、限位開關控制自動往復電路(1)

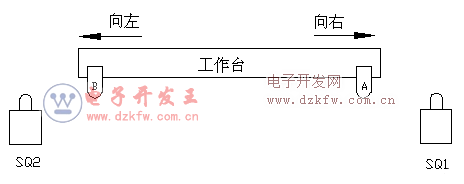

限位開關控制自動往復電路(1)工作原理：按起動按鈕SB2，KM1吸合并自保，電動機正轉，帶動機械設備左移。當撞塊碰壓行程開關SQ2時，KM1斷電，KM2得電吸合并自保，電動機反轉，機械設備右移。當撞塊碰壓行程開關SQ1時，KM2斷電，KM1得電，電動機又正轉左移。SB1為停止按鈕。電路由按鈕SB2、SB3及行程開關SQ1、 SQ2的動斷觸點實現了機械聯鎖，串聯在交流接觸器線圈KM1、KM2中的KM2、KM1輔助觸點實現了電氣聯鎖。串聯在控制電路中的FR常閉觸點，是在電動機過負載或缺相過熱時熱繼電器將控制電路自動斷開，保護了電動機。
2、限位開關控制自動往復電路(2)


限位開關控制自動往復電路(2)電路工作原理：
按起動按鈕SB2，KM1吸合并自保，電動機正轉，帶動機械設備左移。當撞塊碰壓行程開關SQ2時，KM1斷電，KM2得電吸合并自保，電動機反轉，機械設備右移。當撞塊碰壓行程開關SQ1時，KM2斷電，KM1得電，電動機又正轉左移。SB1為停止按鈕。電路由按鈕SB2、SB3及行程開關SQ1、 SQ2的動斷觸點實現了機械聯鎖，串聯在交流接觸器線圈KM1、KM2中的KM2、KM1輔助觸點實現了電氣聯鎖。串聯在控制電路中的FR常閉觸點，是在電動機過負載或缺相過熱時熱繼電器將控制電路自動斷開，保護了電動機。

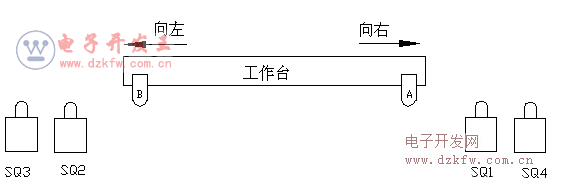

SQ3、SQ4S是左移和右移的終端位置行程開關。
