由于數字式萬用表體積小巧，便于觀察數據，使用和攜帶較為方便，越來越多的被廣大的電子行業的從業人員和電子愛好者所使用。
　　
　　經長期的實踐，總結出一種使用數字式萬用表測量晶體三極管的簡易方法，現介紹如下。
　　

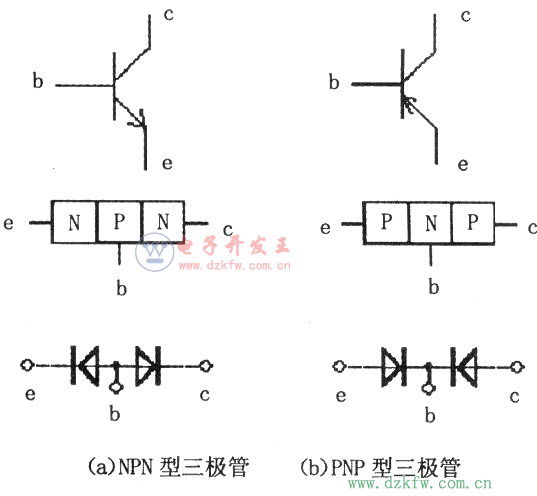

　　晶體三極管具有兩個PN結，分別是集電結和發射結。兩個PN結分成三個區：發射區，集電區和基區。這三個區在制造工藝摻入了濃度不同的雜質，組成一個完整的具有放大功能的晶體三極管。分別是發射區的摻雜濃度最高，集電區的摻雜濃度底于發射區，基區摻雜濃度最小，根據這一特性，便可以迅速判斷出晶體三極管的三個電極來。


　　
　　具體測量方法為：
　　
　　數字式萬用表選用二極管檔測量晶體三極管，此檔位的工作電壓為2V，此電壓可以保證晶體三極管的兩個PN結在施加此電壓后能夠發生正向?qū)�通，反向截止的PN結單向?qū)щ娞匦浴?BR>　　

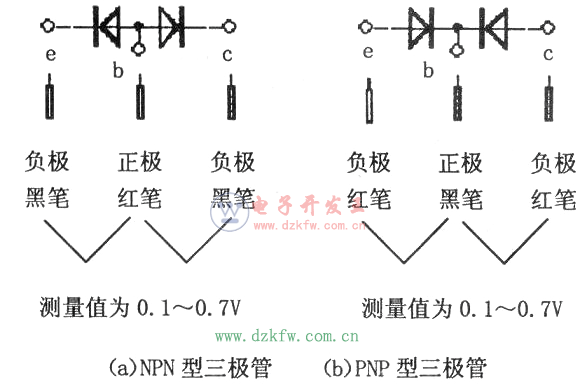

　　1．基極的判定
　　
　　將數字表的一支表筆接在晶體三極管的假定基極上，另一只表筆分別去接另外兩個極，如果兩次測量在液晶屏上顯示的數字為0.1～0.7V左右，則說明晶體三極管的兩個PN結發生了正向?qū)�通，此時假定的基極為晶體三極管的基極，另外兩電極分別為集電極和發射極；如果只有一次顯示0.1～0.7V左右或一次都沒有顯示，則應從重新假定基極再次測量，直到測出基極為止。

　　

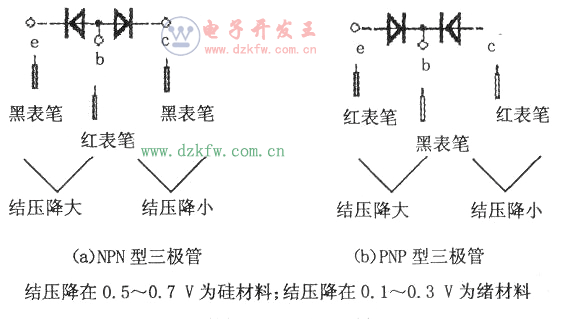

　　2．三極管類型、材料的判定　　
　　
　　基極確定后，紅筆接基極的為NPN型三極管，黑筆接基極的為PNP型三極管；PN結正向?qū)�通時的結壓降在0.1～0.3V左右的為鍺材料三極管，結壓降在0.5～0.7V左右的為硅材料三極管。
　　
　　3．集電極和發射極的判定
　　
　　有兩種方法進行判定：一種是用二極管檔進行測量，由于晶體三極管的發射區摻雜濃度高于集電區，所以在給發射結和集電結施加正向電壓時PN壓降不一樣大，其中發射結的結壓降略高于集電結的結壓降，從而判定發射極和集電極。
　　
　　另一種方法是使用hFE檔來進行判斷。在確定了三極管的基極和管型后，將三極管的基極按照基極的位置和管型插入到β值測量孔中，其他兩個引腳插入到余下的三個測量孔中的任意兩個，觀察顯示屏上數據的大下，之后在取出三極管的集電極和發射極，交換位置在測量一下，觀察顯示屏數值的大小，反復測量4次，對比觀察。以所測的數值最大的一次為準，就是三極管的電流放大系數B，相對應插孔的電極即是三極管的集電極和發射極。

　　
　　4．質量的判定
　　
　　晶體三極管的質量大致有以下幾種情況，可以用數字表測量出來。
　　
　　(1)正常在正向測量兩個PN結時具有正常的正向?qū)�通壓�?.1～0,7V左右，反向測量時兩個PN結反向截止，顯示屏上顯示溢出符號“1”。集電極和發射極之間測量時顯示溢出符號“1”。
　　
　　(2)擊穿常見故障為集電結或發射結以及集電極和發射極之間擊穿，在測量時蜂鳴檔會發出蜂鳴聲，同時顯示屏上顯示的數據接近于零。
　　
　　(3)開路常見的故障為發射結或集電結開路，在正向測量時顯示屏上會顯示為“1”的溢出符號。
　　
　　(4)漏電常見的故障為發射結或集電結之間在正向測量時有正常的結壓降，而在反向測量時也有一定的壓降值顯示。一般為零點幾伏特到壹點幾伏特之間，反向壓降值越小，說明漏電越嚴重。
　　
　　這個方法普遍可行。熟練者可在10s左右得到結果。要注意，帶有阻尼或互補達林頓的管容易誤判斷。請根據具體情況進行判別。
