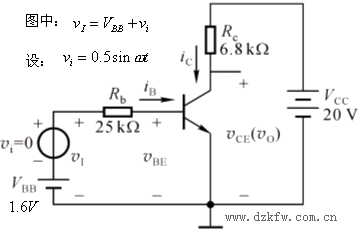

一、用作放大器

第一步:進行靜態分析，求靜態工作點； 第二步:動態分析，求放大倍數等動態值；

下面用作圖法進行分析：

靜態分析（Vi＝0時）求。

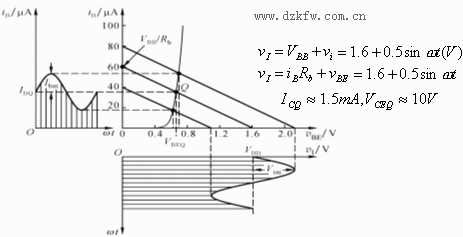

方法：寫出輸入回路負載方程，將方程作在輸入特性曲線上，求得：，

寫出輸出回路負載方程

并將它作在輸出特性曲線上，負載線與IBQ對應的輸出特性相交于Q點，求得：

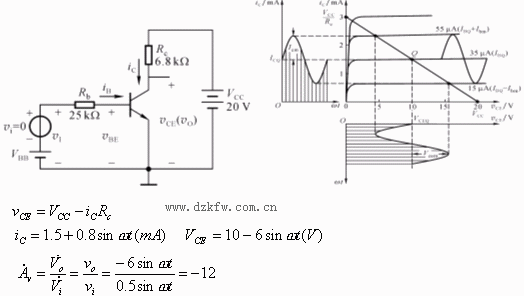

動態分析（加入Vi后），先由輸入特性求基極電流變化量ib：

由輸出特性曲線與iC求VCE：

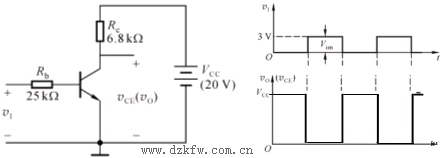

二、用作可控開關（或反相器）

VI=0：三極管截止， iC=0，VO=20V；VI=3V：三極管飽和導電。
