主電路

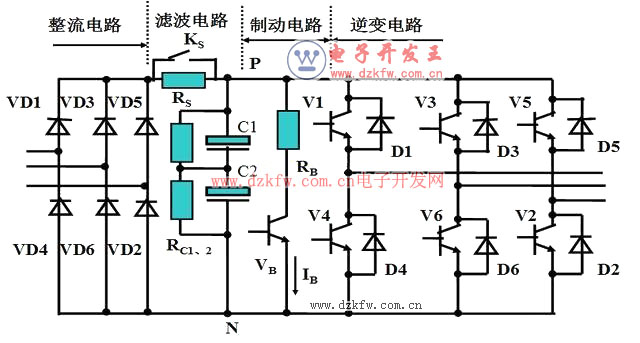

1，整流器 2，濾波電路 3，逆變電路 4，制動電路

1.整流：將工頻電源轉換為直流功率的整流器件
2.濾波：吸收整流器和逆變產生的電壓脈動的電路
3.輸出：直流功率變換為交流功率的逆變電路
4.制動：吸收或消耗多余能量的器件
信號：
一般分為數字信號與模擬信號。數字信號就是0，1，很簡單的理解0為
低電平，1高電平。數字信號一般相當于一個方型波；模擬信號就好比一個
正旋波形，或者一線形波形，它是一種連續的東西。CPU： 軟件處理的地
方，就好比一臺電腦。把數字信號模擬信號進行處理，然后輸出各種需要
的數字或模擬信號。
二�？刂齐娐罚�
給異步電動機供電（電壓、頻率可調）的控制信號的電路，稱為控制電路。
控制電路的組成：1.頻率、電壓的運算電路，
2.主電路的電流、電壓檢測電路，
3.電動機的速度檢測電路，
4.將運算電路的控制信號進行放大的驅動電路，
5.以及逆變器和電動機保護電路。
（1）運算電路：
將外部的速度、轉矩等指令同檢測電路的電流、電壓信號進行比較運算，決定逆變器的輸出電壓、頻率。
（2）電壓電流檢測電路：
與主電路的電位隔離，檢測電壓、電流等
（3）驅動電路：
為驅動主電路開關器件的電路。他與控制電路隔離，使主電路開關器件導通、關斷。
（4）速度檢測電路：
以裝在異步電動機軸上的傳感器的信號為速度的信號，送人運算電路根據指令和運算可使電機按指令轉速運轉。簡稱閉環調節。
（5）保護電路：
檢測主電路的電壓、電流等。當發生過載或過壓等異常時，為了防止
變頻器和異步電動機的損壞，使變頻器停止工作或限制電壓、電流的值。
變頻器控制電路中的保護電路可分為：變頻器保護和異步電動機保護兩種。
