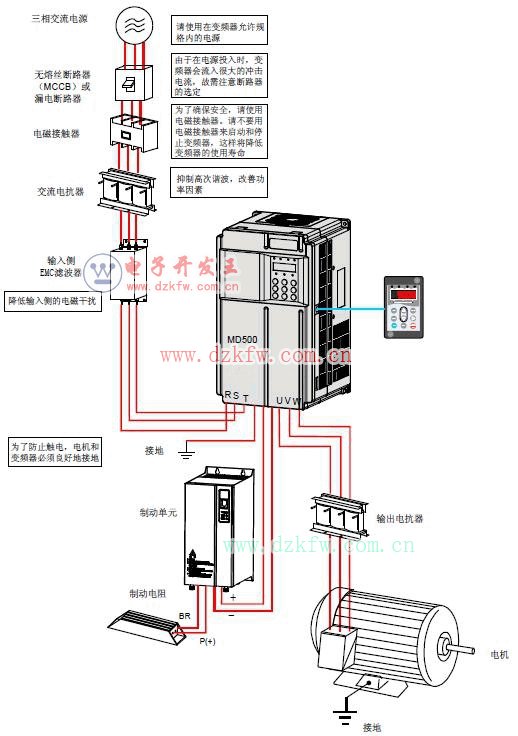

變頻器主電路的典型接線方式
一般地，在實際的使用過程中，上圖中的部分單元可能會被選擇性使用。如，現場為小功率常見，則多見不選配制動電阻；現場電機到變頻器距離較近，則變頻器的輸出電抗器可以不作選配……當然，這些都是依照實際情況，選擇性使用。若非必要，則可以選擇不予使用。選擇了雖然無所弊端，但電氣系統構建的成本必然增加；系統的復雜程度亦會增加。

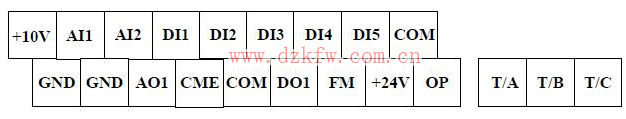

某一變頻器控制端子布置圖


變頻器控制IO

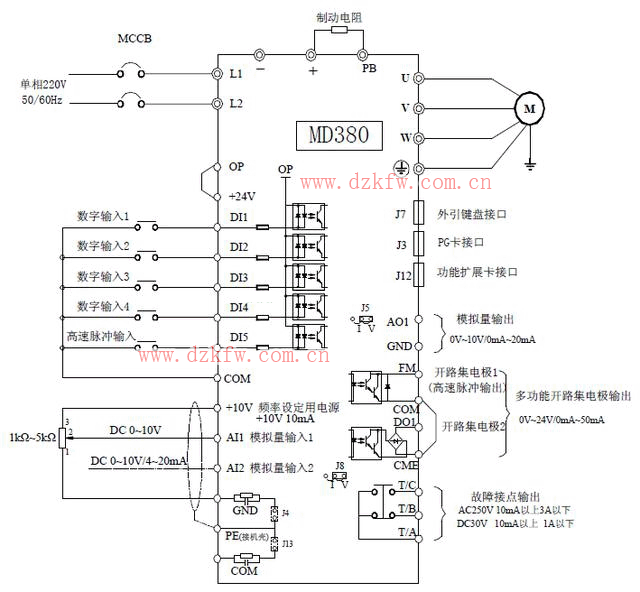

上為變頻器典型控制接線圖，從接口可以看到。其具備開關量控制輸入/輸出、模擬量控制輸入等。多樣化的接口，在系統構建時，提供了多種選擇方式。
開關量輸入
在僅進行變頻器的啟動，停止，反轉，多段速這類的控制時，選用開關量輸入即可完成電機的控制。
模擬量輸入
在需要對電機進行調速的應用場景，可以對變頻器輸入一路調速模擬量信號。以實現電機速度的控制。
數字量+模擬量輸入
在如恒壓供水的應用場景，可以將外部管路水壓傳感器的壓力信號接到變頻器的模擬量輸入端口。使用變頻器內部的PID控制功能，構成一個控制閉環，完成恒壓供水的控制目標。形成一個恒壓控制單元。數字量信號實現變頻器的啟停。
通信總線
若系統具備控制總線，則通過總線，可以實現更加靈活的控制。減少這個系統構建的電纜數量。通過總線，變頻器的控制模式、運行狀態等，均可簡單實現。
