繼電器原理圖

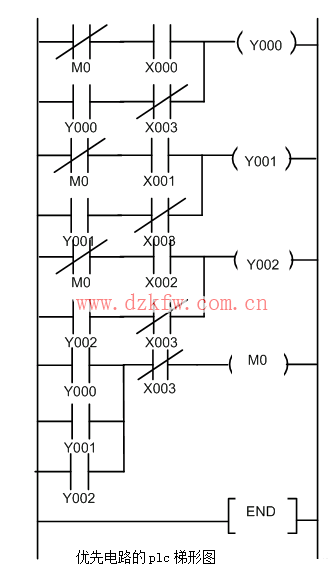

plc 梯形圖
 工作原理
常開按扭 0 到 3 不管哪一個按下時，其對應的繼電器線圈得電，相應的常開觸點閉合自鎖，同時 J4 繼電 器也動作斷開其它 3 組的供電，只要最先得電的繼電器不斷電，其它繼電器就無法動作。
電路應用
此電路只要在電源輸入端加一個復位開關，可作搶答器用。
在多個輸入信號的線路中，以最后動作的信號優先。前面動作所決定的狀態自行解除。
