常用繼電器控制電路與相應PLC梯形圖解說

一.點動電路

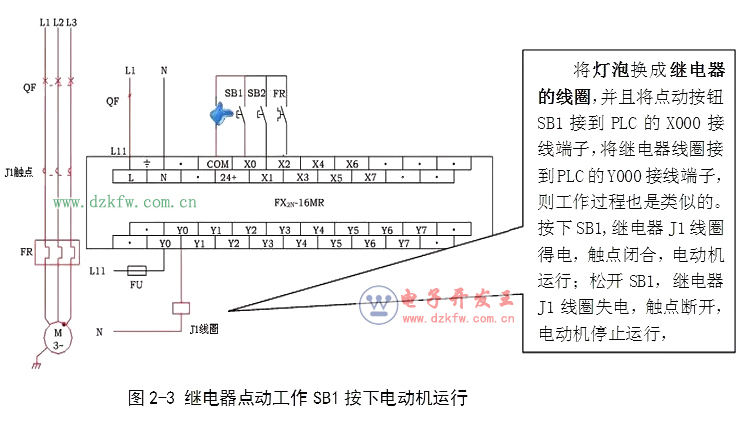

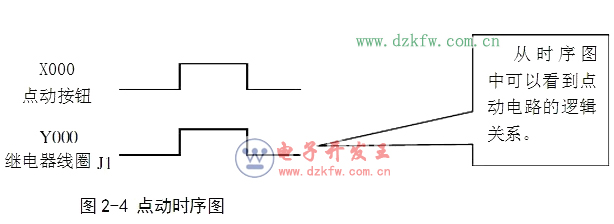

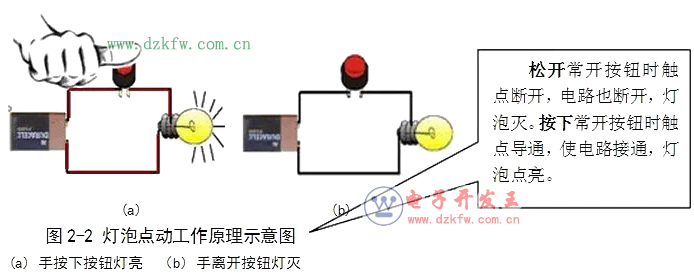

功能介紹：顧名思義:點則動，松則不動，即按下按鈕開，松開按鈕停

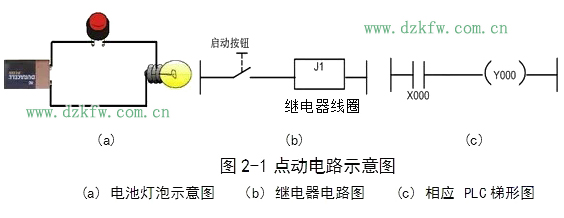

圖2-1給出了三種形式的點動。


二、帶停止的自動保持電路
　　1、功能介紹：為保持電路狀態(tài)的一種基本形式，主要用于保持外部信號狀態(tài)


　　2、工作原理

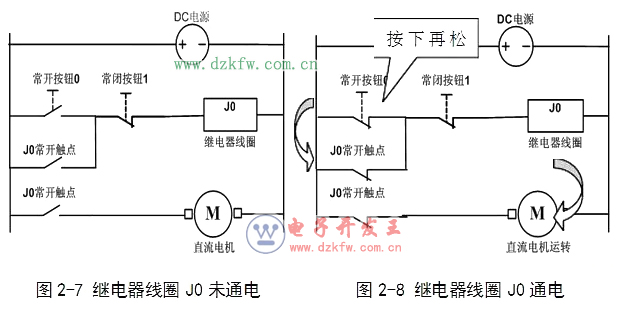

　　開機 = 按下常開按鈕0 → 繼電器線圈J0得電 → J0常開主觸點閉合 → 電機得電開機、同時J0常開輔助觸點自鎖 → 電機繼續(xù)運行，如圖2-8。

　　停機 = 按下常閉按鈕1 → 繼電器線圈J0失電、同時J0輔助觸點斷開→ 電機失電停機，如圖2-7。

　　3、電路應用 　　

　　下面我們對繼電器線圈未通電和通電前后進行比較：

　　從圖中可以看出自保持電路可用于長動控制，典型的像電動機的控制，其他的需要按下按鈕后就一直運行的控制對象也可以用此電路進行控制。
