西門子plc的S7-300系統采用采用模板式結構，用搭積木的方式組成系統。各模板安裝在標準DIN機架上，每個機架上按電源模板PS、CPU模板、接口模板IM、信號模板SM和功能模板FM（1個機架上最多安裝8個）的組合次序安裝系統內各個模板，所有的模板都通過背板總線連接器級聯。

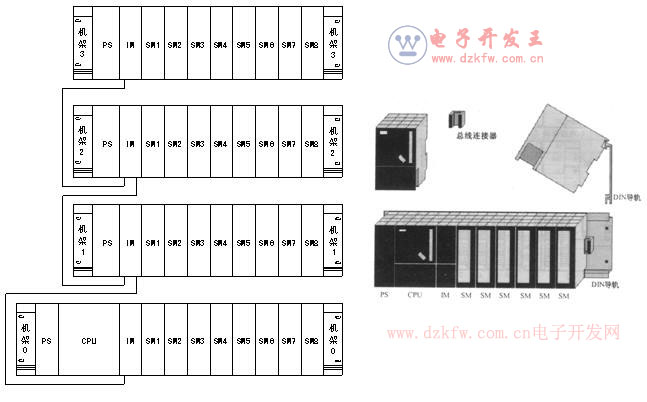

S7-300各模板安裝與擴展機架

        當需要的信號模板SM超過8個，可通過接口模板IM連接安裝擴展機架，一個S7-300系統最多可安裝3個擴展機架，32個信號模板。

一、電源模板

        電源模板PS型號是PS307，用于將120V/230V交流電壓轉換為24V直流電壓，根據輸出電流值有2A、5A、10A等3種規格可供選擇。電源模板安裝位置在機架最左端的插槽上。

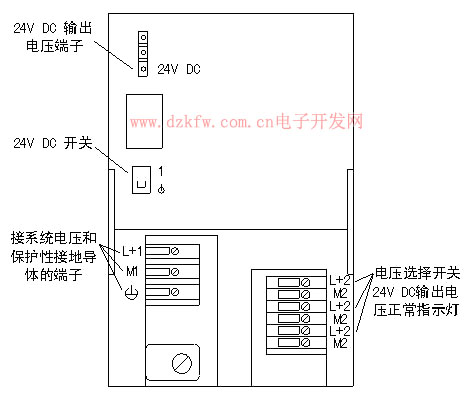

電源模板PS307面板

二、CPU模板

        1．標準型CPU系列
        標準型CPU模板為CPU31x系列，其面板見圖。面板上有各類控制開關、狀態指示燈、插槽及電源端口等。

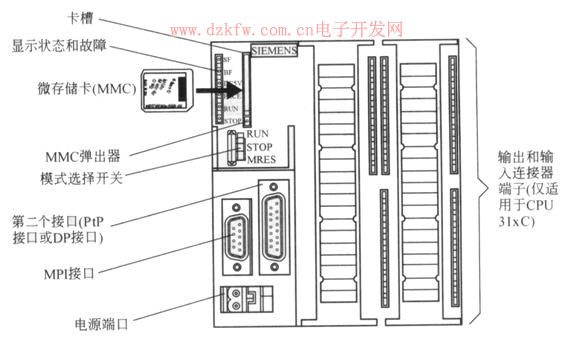

S7-300的CPU面板

        1）狀態指示燈
        不同顏色的LED指示燈表示了CPU的各種運行狀態。
        SF—紅色，系統故障指示；
        BF（或BATF）—紅色，后備電池故障指示，沒有電池或電池電壓不足時亮；
        DC5V—綠色，表示內部5V工作電壓正常；
        FRCE—黃色，強制（FORCE），表示至少有一個輸入或輸出被強制；
        RUN—綠色，在CPU起動（START UP）時閃爍，在運行時長亮；
        ST0P—橙色，在停止模式下長亮，慢速閃爍（0.5Hz）表示請求復位，快速閃爍（2Hz）表示正在復位。
        2）模式選擇開關
        RUN—運行模式。開關在此位置時，編程器可以監控CPU的運行，也可以讀程序；但不可以命令CPU RUN或STOP，不可以改寫程序，在此位置可以拔出鑰匙；
        STOP—停止模式。CPU不掃描用戶程序，開關在此位置時，編程器可以讀寫程序，可以拔出鑰匙；
        MRES—存儲器復位模式（MEMORY RESET）。開關不可以自然停留在此位置上，一旦松手，開關自動彈回STOP位置。
        3）微存儲器卡槽
        舊型號的CPU面板上有FEPROM插槽，新型號CPU面板取消了電池和FEPROM插槽，代之以微存儲器（MMC）卡，由于MMC存儲容量大（64KB~8MB），不僅可以存程序，甚至可以存整個項目（Project）。
        4）接口與端口
        MPI—Multi-Point Interface，也稱編程口。可以接入編程器或其它設備；
        DP（PtP）—PROFIBUS DP網絡的接口或P點對點連接（oint to Point）接口。該接口是否存在，或是哪種接口，取決于CPU的型號；
        電池盒—可以裝入鋰電池，在停電時保存程序和部分數據。
        2．CPU型號
        S7-300的CPU型號很多且不斷更新，所以只列出CPU3x系列部分型號的技術參數，見表。其中CPU3x-2DP表示該CPU模板上集成有現場總線（PROFIBUS-DP）通信接口。

標準型CPU模板主要技術特性表

        3．集成型CPU系列
        集成型CPU模板為CPU31xIFM系列，在標準型CPU模板上集成了部分I/O接口、高速計數器和部分控制功能，目前有CPU312IFM和CPU314IFM兩種型號。
        4．緊湊型CPU系列
        緊湊型CPU模板為CPU31xC系列，是在CPU31xIFM系列基礎上推出的功能更強、結構更緊湊的CPU模板。該CPU模板配置有MMC卡（Micro Memory Cart，微存儲卡）和9針MPI（Multi Point Interface，多點通信接口），有的還配置了9針DP(Decentral Peripherals分散外圍設備)接口，或15針PtP(Point to point點對點)接口。
        5．故障安全型CPU系列
        故障安全型CPU模板為CPU31xF系列，是具有更高可靠性的CPU模板，主要有CPU315F和CPU317F-2DP兩種型號。

三、接口模板

        接口模板IM用于S7-300系列plc的中央機架到擴展機架的連接。
        1．接口模板IM365
        IM365用于連接中央機架與1個擴展機架，由兩塊模板組成，中央機架上插入一塊，通過1m的連接電纜和另一塊插入擴展機架的IM365相連接。
        2．接口模板IM360/361
        當擴展機架超過1個時，將接口模板IM360插入中央機架，擴展機架上均插入接口模板IM361，相互之間通過連接電纜相連。機架擴展時，相鄰機架間隔距離一般為4cm~6cm。

四、數字量信號模板

        1．數字量輸入模板SM321
        數字量輸入模板（DI）將現場的數字信號電平轉換成PLC內部信號電平，經過光電隔離和濾波后，送到輸入緩沖區等待CPU采樣，采樣后的信號狀態經過背板總線進入輸入映像區。根據輸入信號的極性及其端子數，SM321共有14種數字量輸入模板，常用的4種見表。

常用SM321數字量輸入模板技術特性表

        數字量輸入模板SM321（直流16點）的每個輸入點有1個綠色發光二極管顯示輸入狀態，輸入開關閉合時有輸入電壓，二極管亮。

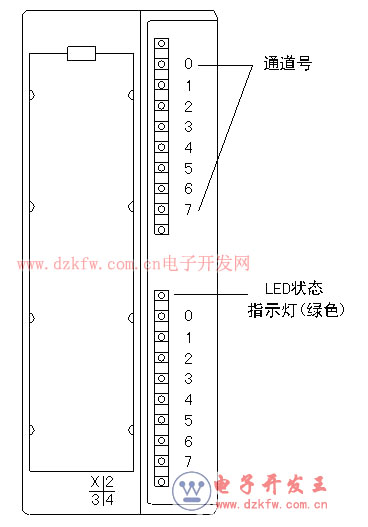

直流16點數字量輸入模板SM321外觀圖

        2．數字量輸出模板SM322
        數字量輸出模板（DO）將S7-300內部信號電平轉換成現場外部信號電平，可直接驅動電磁閥線圈、接觸器線圈、微型電動機、指示燈等負載。根據負載回路使用電源的要求，數字量輸出模板可分為直流輸出模板（晶體管輸出方式）、交流輸出模板（晶閘管輸出方式）和交直流兩用輸出模板（繼電器輸出方式）等。
        3．數字量輸入輸出模板SM323
        數字量輸入輸出模板（DI/DO）在一塊模板上同時具有數字量輸入點和輸出點。SM323有兩種模板，一種帶有8個共地輸入端和8個共地輸出端；另一種帶有16個共地輸入端和16個共地輸出端，兩種模板的輸入輸出特性相同：I/O額定負載電壓DC24V、輸入電壓“1”時信號電平為11~30V、“0”時信號電平為-3~+5V、額定輸入電壓下輸入延遲為1.2~4.8ms、與背板總線通過光耦合器隔離。
