plc輸入接口端接入的控制觸頭有常開與常閉兩種類型，控制觸頭類型將決定PLC內部觸頭常開與常閉的類型及其程序。
        例： S7-300輸入端口上接入的控制按鈕類型各不相同，圖a)的I1.0與I1.1端口均接入常開按鈕SB1、SB2，圖b)的I1.0端口接入常開按鈕SB1、I1.1端口接入常閉按鈕SB2，圖7-21c)的I1.0與I1.1 端口均接入常閉按鈕SB1、SB2。
        現要求當按下SB1、不按下SB2時，三種情況下均使Q4.0=1，即燈都要亮，請設計各自的梯形圖。

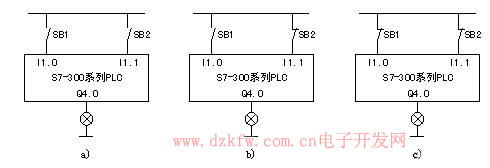

圖S7-300輸入端口接入不同類型按鈕 a)接入兩動合按鈕  b)接入一動合一動斷按鈕  c)接入兩動斷按鈕

        解：各自的梯形圖分別見圖。一般以圖a)梯形圖為邏輯分析基礎，PLC輸入端口接入的動合按鈕改接為動斷按鈕時，相應的內部觸頭隨之取反，即可保持PLC相應的輸出值不變。

控制觸頭與梯形圖中編程元件的關系 a)接入兩動合梯形圖  b)接入一動合一動斷梯形圖  c)接入兩動斷梯形圖
