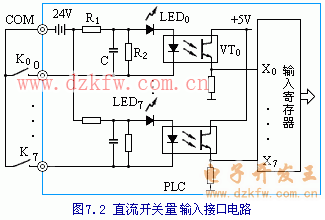

plc的輸入信號多為開關量信號，分直流和交流開關量輸入信號兩種，各種開關量輸入接口的基本結構大同小異。圖7.2所示電路是一種直流開關量的輸入接口電路。

　　圖中所示為8點輸入接口電路，0～7為8個輸入接線端子，COM為輸入公共端，24V直流電源為PLC內部專供輸入接口用的電源，K0～K7為現場外接的開關。內部電路中R1為限流電阻，R2和C構成濾波電路，可濾掉輸入信號的高頻抖動，保證光電隔離器工作的可靠性。發光二級管LED0為輸入狀態指標燈。例如：當輸入開關K0閉合時，經R1、二極管LED0和VT0構成通路，輸入指示燈LED0亮，同時光電耦合器VT0飽和導通，X0輸出高電平。K0打開時，電路不通，LED0不亮，VT0不導通，X0＝0，無信號輸入到CPU。

　　交流開關量輸入接口電路與直流開關量接口電路的主要區別是，前者要由現場提供交流電壓（AC200～240V），輸入的交流信號經整流后得到直流，再去驅動光電耦合器。
