一、plc輸入電路的設計

1．根據輸入信號類型合理選擇輸入模塊

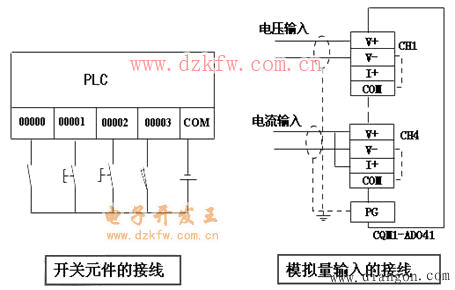

2．輸入元件的接線方式

3．減少輸入點的方法

① 某些具有相同性能和功能的輸入觸點可串聯或并聯后再輸入PLC。

② 某些功能比較簡單，與系統控制部分關系不大的輸入信號可放在PLC之外。

③ 利用系統不同的工作方式。

④ 利用軟件。

⑤ 用矩陣輸入的方法擴展輸入點。

⑥ 用矩陣輸入的方法擴展輸入點

二、PLC輸出電路的設計

1．根據負載類型確定輸出方法

1）開關量信號：

繼電器輸出：交流負載或直流負載，開通與關斷延遲時間約為10ms。

晶體管輸出：直流負載，開通與關斷時間均小于1ms。

雙向晶閘管輸出：交流負載，開通與關斷時間約為1ms和10ms。

2）模擬量信號：

合適的D/A模塊。

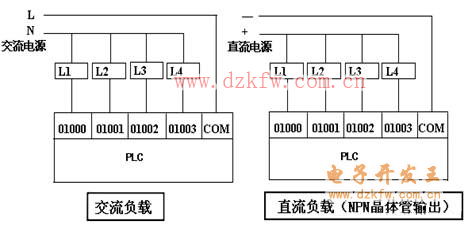

2．輸出負載的接線方式

3．選擇輸出電流電壓

1）輸出模塊的額定輸出電流、電壓必須大于負載所需求的電流和電壓。如果負載實際電流較大，輸出模塊無法直接驅動，可以加中間驅動環節。

2）在同一公共端所有輸出點的數量，必須確保同時接通輸出負載的電流之和，小于公共端所允許通過的電流值。

4．輸出電路的保護

1）在輸出負載回路中加裝熔斷器，進行短路保護。

2）直流電感性負載，應在電感性負載兩端并聯續流二極管。

3）交流電感性負載，應在其兩端并聯阻容吸收回路。

4）實際使用中常將所有的開關量輸出都通過中間繼電器驅動負載，以保證PLC輸出模塊的安全。

5．減少輸出點的方法

（1）分組輸出

（2）并聯輸出

（3）矩陣輸出

（4）某些相對獨立的受控設備也可用普通繼電器直接控制。

6．留有余量
