會員注冊S7系列plc的編程指令支持直接尋址與間接尋址兩種尋址方式。
直接尋址通過直接給出信號地址進行，它可以用于所有的編程元件(I、Q、M、SM、V、L、S、T、C、AC、HC等)。

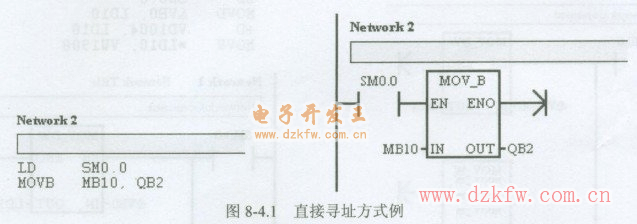

[例8-5]利用直接尋址的方式，將標志存儲器MB10的內容一次性在QB2上輸出的程序如圖8-4.1所示。
圖中的MOV B在S7-200PLC中為字節移動指令，EN為啟動條件，IN端為需要移動的數據地址，OUT端為移動目標位置地址，SMO.O為PLC內部的恒“1”信號。有關本指令的更具體說明可以詳見plc編程的有關章節。
2．間接尋址
S7-200的間接尋址方式中，操作數指定的是操作對象所存放的地址，而不具體指明操作對象。因此，間接尋址方式需要通過“地址指針”進行。
所謂“地址指針”是間接尋址時專門用來存儲地址的寄存器。在S7-200 PLC中，建立地址指針應注意以下幾點：
①只能用變量V、局部變量L或累加器AC1、AC2、AC3作為地址指針（ACO不可使用)。
②建立地址指針，必須用雙字的形式將間接尋址需要的存儲器地址移動到地址指針中；存儲器地址前加符號“&”進行標記，“&”表明移動的只是址，而不是該存儲器的具體內容。
③間接尋j時，應在地址指針的前面加“*”標記，表示該操作數為間接尋址的地址指針。
④允許利用地址指針訪問的存儲器為I、Q、V、M、S以及定時器T、計數器C的當前值，但模擬量輸入／輸出AI/AQ、高速計數器HC、特殊標志SM以局部變量L不能通過地址指針進行訪問。
⑤S7-200的間接尋址不可以用于二進制位信號、高速計數器HC、局部變量L，如不可以對I0.2、Q0.2、HC1、LW2等使用間接尋址。

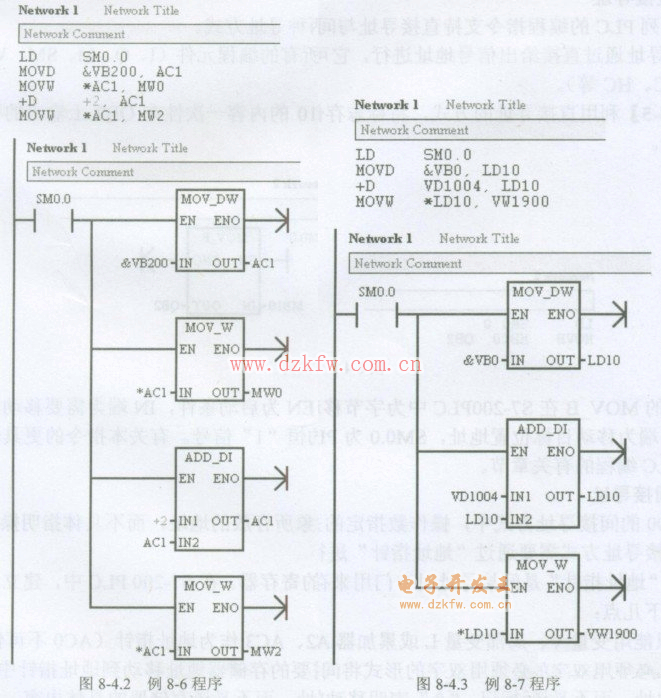

[例1]以AC1（累加器1）作為地址指針，將變量存儲器VB200～VB203中4字節數據(12345678)移動到標志寄存器MBO～MB3中的程序如圖8-4.2所示。
程序分為4段，第1段利用雙字移動指令MOVD(在梯形圖中的符號為MOV__ DW)將地址VB200移動到地址指針AC1中。
第2段利用字移動指令MOVW，將地址指針ACI中地址VB200所存儲的內容(VB200、VB201中的值1234)移動到MWO。
第3段將地址指針中的地址加2（AC1的地址變?yōu)閂B202）。
第4段將地址指針AC1中地址VB202中所存儲的內容（VB202、VB203中的值5678）移動到MW2。
圖中有關MOV指令的具體說明可以詳見第10章10.4節的有關章節。
[例2]以LD10(局部變量10)作為指針，將由偏移量存儲器VD1004所確定的變量存儲器VW中的內容移動到VW1900的程序如圖8-4.3所示。
程序分為3段，第l段利用雙字移動指令MOVD(在梯形圖中的符號為MOV DW)將地址VBO移動到地址指針LD10中。
第2段將指針中的地址VBO加上偏移量存儲器VD1004的內容（LD10的地址變?yōu)閂BO+偏移量），確定移動目標。
第3段將指針LD10中地址“VBO+偏移量”中所存儲的內容移動到VW1900。
本例中如果VD1004中的內容為1000，則變量存儲器VW1000中的內容將被復制到VW 1900中；若改變VD1004中的內容為1100，則變量存儲VW1100中的內容將被復制到VW1900中。
[例1]以AC1（累加器1）作為地址指針，將變量存儲器VB200～VB203中4字節數據(12345678)移動到標志寄存器MBO～MB3中的程序如圖8-4.2所示。
程序分為4段，第1段利用雙字移動指令MOVD(在梯形圖中的符號為MOV__ DW)將地址VB200移動到地址指針AC1中。
第2段利用字移動指令MOVW，將地址指針ACI中地址VB200所存儲的內容(VB200、VB201中的值1234)移動到MWO。
第3段將地址指針中的地址加2（AC1的地址變?yōu)閂B202）。
第4段將地址指針AC1中地址VB202中所存儲的內容（VB202、VB203中的值5678）移動到MW2。
圖中有關MOV指令的具體說明可以詳見第10章10.4節的有關章節。
[例2]以LD10(局部變量10)作為指針，將由偏移量存儲器VD1004所確定的變量存儲器VW中的內容移動到VW1900的程序如圖8-4.3所示。
程序分為3段，第l段利用雙字移動指令MOVD(在梯形圖中的符號為MOV DW)將地址VBO移動到地址指針LD10中。
第2段將指針中的地址VBO加上偏移量存儲器VD1004的內容（LD10的地址變?yōu)閂BO+偏移量），確定移動目標。
第3段將指針LD10中地址“VBO+偏移量”中所存儲的內容移動到VW1900。
本例中如果VD1004中的內容為1000，則變量存儲器VW1000中的內容將被復制到VW 1900中；若改變VD1004中的內容為1100，則變量存儲VW1100中的內容將被復制到VW1900中。
