西門子plc的FB和FC均為用戶編寫的子程序，局部數據均有IN、OUT、IN_OUT、TEMP，臨時變量TEMP儲存在局部數據堆棧中。
1）FC的返回值RET_VAL實際上輸出參數，因此有無動態變量（STAT）是二者的局部變量的本質區別，功能塊的靜態變量用北京數據塊來保存，如果功能有執行完后需要保存的數據，只能存放在全局變量（I/O、PI/PO、M、T、共享數據塊DB中），但是這樣會影響功能的可移植性，如果功能或功能塊的內部不使用全局變量，只使用局部變量，不需要做任何修改，就可以將塊移植到其他項目，如果塊使用了全局變量，在移植時需要重新統一分配它們的內部使用的全局變量地址，以保證不會出現地址沖突，當程序復雜，子程序和中斷程序很多時，這種重新分配全局變量地址的工作量非常大，也容易出錯。如果邏輯塊有執行完成需要保存的數據，顯然應使用功能塊，而不是功能。
2）功能塊的輸出參數不僅與來自外部的輸入?yún)��?shù)有關，還與用靜態變量保存的內部狀態數據有關，功能因為沒有靜態變量，相同的輸入?yún)��?shù)產生的執行結果是相同。
3）功能塊有背景數據塊DB，功能沒有背景數據塊，只能在功能內部訪問功能的局部變量，其他邏輯塊與人機界面可以訪問相應背景數據塊中的變量。
4）不能給功能的局部比啊娘設置初始值，可以給功能塊的局部變量（不包含TEMP）設置初始值，在調用功能塊時如果沒有設置某些輸入?yún)��?shù)的實參，將使用背景數據塊中的初始值，或上一次執行后的值，調用功能時應給所有的形參指定實參。
舉例說明：
1、生成功能

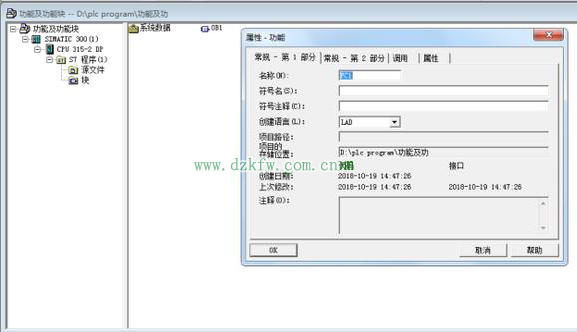

打開SIMATIC管理器執行【插入】-【S7塊】-【功能】如下圖所示

2、生成局部數據
雙擊打開FC1，如下圖，將分隔條向下拉，分隔條上面是功能的變量聲明表，下面為程序編寫區，

在變量聲明表中定義局部變量，（局部變量只能在所在的功能中使用），
1）IN：由調用它的塊提供的輸入?yún)��?shù)
2）OUT：返回給調用它的塊的輸出參數
3）IN_OUT：初值由調用它的塊提供，塊執行后返回給調用它的塊。
4）TEMP：暫時保存在局部數據堆棧中的數據，只是在執行塊時使用臨時數據，執行完后，不再保存臨時數據的數值，它可能被別的數據覆蓋。
5）RETURN中的RET_VAL屬于輸出參數。

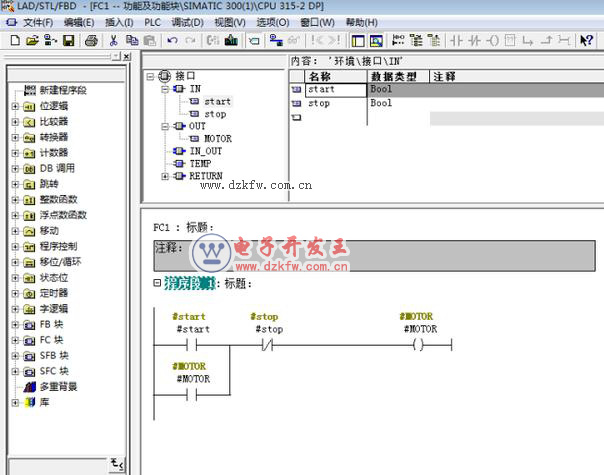

本例IN和OUT參數如下圖

3、生成功能中的程序

STEP7自動在局部變量的前面加#號，如#start。
4、調用功能
在OB1導入FC1，如下圖

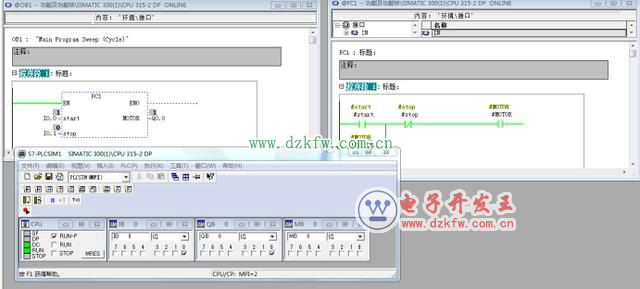

啟動仿真如下：
