1．整數、雙整數、浮點數的四則運算

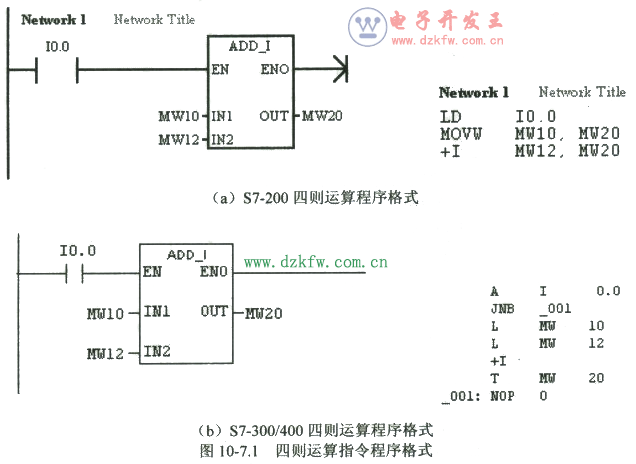

    西門子S7-200/300/400plc的四則運算指令基本相同，主要是對兩個操作數的加、減、乘、除運算，操作數可以是整數、雙整數、浮點數等。S7-200與S7-300/400的指令格式相似，梯形圖程序格式如圖10-7.1所示。

    圖中的IN1為四則運算中的被加數、被減數、被乘數、被除數；IN2為加數、減數、乘數、除數：OUT為運算結果存儲器地址。
    從圖10-7.1可見，盡管S7-200與S7-300/400的梯形圖指令相同，但從轉換后的指令表可以看出兩者在執行過程中存在差異。
    S7-200的執行過程如下：
    ①將操作數l（被加數、被減數、被乘數、被除數）移動到結果存儲器；
    ②將結果存儲器（操作數1）與操作數2（加數、減數、乘數、除數）進行運算，并將運算結果存儲到結果存儲器中。
    S7-300/400的執行過程如下：
    ①將操作數l（被加數、被減數、被乘數、被除數）讀入到累加器l中：
    ②將操作數2（加數、減數、乘數、除數）讀入到累加器1中，原累加器1中的操作數l移動到累加器2中：
    ③累加器2中的內容與累加器l運算，運算結果存儲在累加器l中；
    ④累加器1的運算結果傳送到結果存儲器中。
    四則運算編程時應注意以下幾點：
    ①在S7-200中，整數、雙整數的運算結果仍然為整數與雙整數，因此，在程序中應注意防止因運算結果溢出而導致的執行錯誤。
    ②在S7-200中整數、雙整數的除法運算DIV—I、DIV- DI指令，以及S7-300/400的DIV_ DI指令，除法運算的結果不保留余數。
    ③對于S7-200的整數除法，如果需要余數，可以使用DIV指令。DIV指令要求的輸出存儲器OUT為32位，執行DIV指令后，兩個整數的除法運算可以得到32位運算結果，輸出存儲器OUT的高16位用于存儲余數，低16位用于存儲商。
    ④S7-200的雙整數除法無法保留余數。
    ⑤對于S7-300/400的整數除法，可以自動生成余數，執行DIV I指令后，累加器l的高16位存儲余數，低16位存儲商。
    ⑥對于S7-300/400的雙整數除法，如果需要余數，可以在利用DIV DI指令求出商后，再使用MOD指令求余數。執行MOD指令后，商被舍去，累加器l存儲余數。
    ⑦除法運算的除數不能為“O”。
    2．浮點數的函數運算
    在S7-200/300/400中，浮點數可以進行函數運算。函數運算包括正弦、余弦、正切、平方根、自然對數、指數等運算，在S7-300/400中還可以進行平方、反正弦、反余弦、反正切、求絕對值等運算。
    對于浮點數的函數運算，為了得到正確的運算結果，同樣應遵守函數運算的基本規定與要求，保證程序中操作數取值范圍的正確性。
    3．增量指令
    在S7-200中，除可以使用以上數據運算指令外，還可以通過專門的指令對字節、字、雙字進行增“1”( Increment)與減“1”(Decrement)運算。這些指令的使用十分簡單，可以按照表10-7.1的格式直接編程。
    除以上常用的功能指令外，S7還有其他部分功能指令，如程序控制指令，S7-200中的表指令、字符串指令、特殊計數指令等。這些指令有的使用較少。
