由于plc在運行程序判別觸點通斷狀態時，只取決于其內存中輸入繼電器線圈的狀態，并不直接識別外部設備，因此編程時，外部設備的選用與程序中的觸點類型密切相關。這是一個在對照電氣控制原理圖進行plc編程時易出現的問題。最典型的例子是基本控制--"起保停控制"中的停車控制。

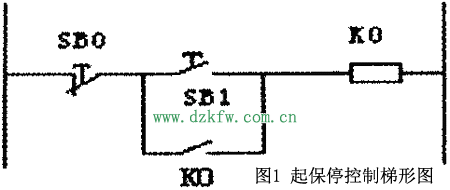

圖1 "起保停控制"電氣原理圖
    圖1為"起保停控制"電氣原理圖，在該系統中，按鈕SB0用于停車控制，因此使用其常閉觸點串聯于控制線路。SBl為起動按鈕，使用其常開觸點。若使用相同的設備（即停車SB0用常閉觸點，起動SBl用常開觸點），利用PLC進行該控制，則需編程梯形圖程序（圖2）：

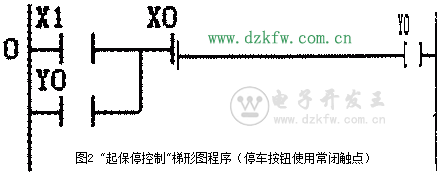

圖2 "起保停控制"梯形圖程序（停車按鈕使用常閉觸點）
I/O分配：SB0--X0，SBl--Xl，輸出Y0
    該梯形圖中停車信號X0使用的是常開觸點串聯在控制線路中，這是因為外部停車設備選取按鈕常閉觸點所致，不操作該按鈕，則輸出Y0正常接通，若按下該按鈕，輸出Y0斷電。
