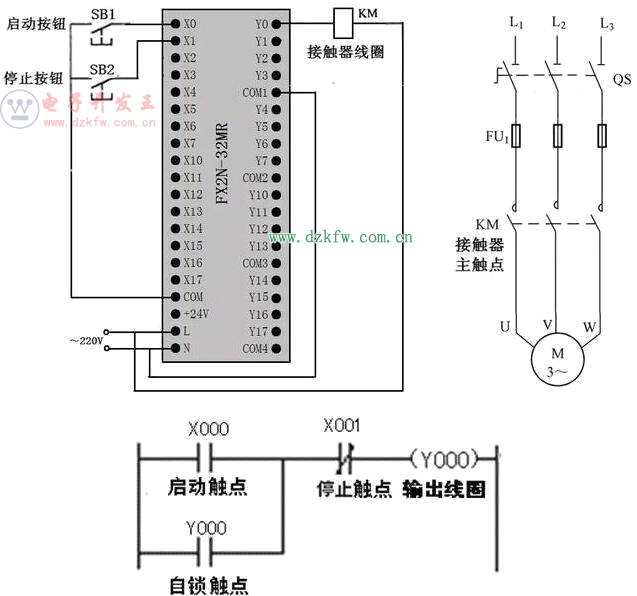

起動、自鎖和停止控制的plc線路與梯形圖

線路與梯形圖說明如下：
當按下起動按鈕SB1時，PLC內部梯形圖程序中的起動觸點X000閉合，輸出線圈Y000得電，輸出端子Y0內部硬觸點閉合，Y0端子與COM端子之間內部接通，接觸器線圈KM得電，主電路中的KM主觸點閉合，電動機得電起動。
當按下停止按鈕SB2時，PLC內部梯形圖程序中的停止觸點X001斷開，輸出線圈Y000失電， Y0、COM端子之間的內部硬觸點斷開，接觸器線圈KM失電，主電路中的KM主觸點斷開，電動機失電停轉。
