OUTPUT和OUTPUT NOT指令用于輸出。所謂輸出實際是寫存儲器，將執行條件邏輯運算結果寫入位存儲器。對于OUTPUT指令，只要執行條件為ON或OFF，則OUTPUT就為ON或OFF；而對于OUTPUT NOT指令，只要執行條件為ON或OFF，則OUTPUT NOT指令就為OFF或ON。例如，圖所示的電路中，IR00000為“1”，則IR00200就寫為“1”；而IR00001為“0”時，則IR00201就寫為“1”。

    該指令的操作數是IR、SR、AR、HR、TC、LR、TR區域中位地址。

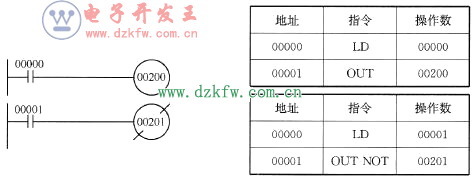

    圖    OUTPUT和OUTPUT NOT指令
