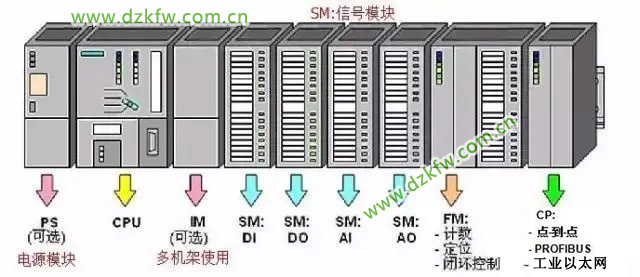

一、S7－300主要支持的硬件有：

（1）電源（PS）

電源模塊提供了機架和CPU內部的供電電源，置于1號機架的位置。

（2）中央處理器（CPU）

CPU存儲并處理用戶程序，為模塊分配參數，通過嵌入的MPI總線處理編程設備和PC、模塊、其它站點之間的通訊，并可以為進行DP主站或從站操作裝配一個集成的DP接口。置于2號機架。

（3）接口模塊（IM）

接口模塊將各個機架連接在一起。不同型號的接口模塊可支持機架擴展或PROFIBUS DP連接。置于3號機架，沒有接口模塊時，機架位置為空。

（4）信號模塊（SM）

通常稱為I/O（輸入/輸出）模塊。測量輸入信號并控制輸出設備。信號模塊可用于數字信號和模擬信號，還可用于進行連接，如傳感器和啟動器的連接。

（5）功能模塊（FM）

用于進行復雜的、重要的但獨立于CPU的過程，如：計算、位置控制和閉環控制。

（6）通訊處理器（CP）

模塊化的通訊處理器通過連接各個SIMATIC站點，如：工業以太網，PROFIBUS或串行的點對點連接等。

后三個模塊在機架上可以任意放置，系統可以自動分配模塊的地址。

需要說明的是，每個機架最多只能安裝8個信號模塊、功能模塊或通訊模塊。如果系統任務超過了8個，則可以擴展機架（每個帶CPU的中央機架可以擴展3個機架）。

各個模塊的性能具體如下：

（1）電源模塊（PS）

電源模塊用于將SIMATIC S7-300 連接到120/230V AC電源。

（2）接口模塊

接口模塊用于多機架配置時連接主機架(CR)和擴展機架 (ER)。S7-300通過分布式的主機架(CR)和3個擴展機架(ER)，可以操作多達32個模塊。運行時無需風扇。

（3）CPU模塊

各種CPU 有各種不同的性能，例如，有的CPU 上集成有輸入/輸出點，有的CPU上集成有PROFI- BUS-DP通訊接口等。

以上只是列出了部分指標，設計時還要參看相應的手冊。

（4）信號模塊

信號模塊用于數字量和模擬量輸入/輸出，又分DI/DO（數字量輸入/輸出）和AI/AO（模擬量輸入/輸出）模塊。

①數字量輸入模塊：

②數字量輸出模塊：

③數字輸入/輸出模塊：

④繼電器輸出模塊：

⑤模擬量輸入模塊

⑥模擬量輸出模塊：

⑦模擬量輸入/輸出模塊：

（5）功能模塊

西門子S7－300功能模塊模塊適用于各種場合，功能塊的所有參數都在STEP7中分配，操作方便，而且不必編程。包括：計數器模塊（FM350），定位模塊（FM351），凸輪控制模塊（FM352），閉環控制模塊（FM355）等許多用于特定場合的模塊。

（6）通訊模塊（CP）

S7－300通訊模塊是用于連接網絡和點對點通訊用的專用模塊，比如：用于S7－300和SIMATIC C7通過PROFIBUS通訊的模塊CP343－5，用于S7－300和工業以網通訊的模塊CP343－1及CP343－1 IT等。

二、S7－300CPU前面板說明

S7－300CPU前面板如上圖所示。需要說明的是，S7－300系列有20種不同的CPU，每種CPU的前面板是不同的，但也是大同小異。現以CPU318－2為例，分別說明如下：

1、負載電源模塊

負載電源模塊用于將AC 220V電源轉化為DC 24V，供CPU和I/O模塊及其它模塊使用。

2、后備電池

后備電池的作用是在PLC斷電時，用來保證CPU實時時鐘的正常運行，并可以保存用戶的程序和數據（在RAM中）。有的低端的CPU因?yàn)闆]有實時時鐘，沒有后備電池。

3、DC 24V接線端子

CPU輸出一個DC 24V，L＋和M分別是DC 24V的正極和負極。可用作CPU開關信號輸入或外部元器件的電源。

4、模式選擇開關

模式選擇開關用來選擇CPU的運行方式。有的該開關是一種鑰匙開關，改變運行方式需要插入鑰匙，用來防止未經授權的人改變CPU的運行方式。

模式選擇開關各位置的含義如下：

（1）RUN－P（運行－編程）位置：CPU不僅執行程序，還可以在線讀出和修改程序及改變運行方式；

（2）RUN（運行）位置：CPU執行程序，可以讀出程序，但不能修改程序；

（3）STOP（停機）位置：CPU不執行程序，可以讀出和修改程序；

（4）MERS（清除存儲器）位置：可以復位存儲器，使CPU回到初始狀態。此位置不能保持，當松開后，又會回到STOP的位置。

5、狀態和故障指示燈

（1）SF（系統故障指示，紅色）：CPU硬件故障或軟件出錯時常亮；

（2）BATF（電池故障，紅色）：電池電壓低或無電池時常亮；

（3）DC 5V（＋5V電源指示，綠色）：CPU和S7－300總線＋5V電源正常時常亮；

（4）FRCE（強制指示，黃色）：至少有一個I/O被強制時常亮；

（5）RUN（運行指示，綠色）：CPU處于RUN運行方式時常亮，重啟動時以2Hz的頻率閃亮，HOLD狀態時以0.5Hz的頻率閃亮；

（6）STOP（停機指示，黃色）：CPU處于STOP、HOLD狀態時常亮；請求存儲器復位時以0.5Hz的頻率閃爍；正在復位時以2Hz的頻率閃爍；

（7）BUSF（總線故障指示，紅色）：Profibud－DP接口硬件或軟件故障時常亮。

6、存儲器卡

存儲器卡用于在斷電時保存用戶程序和一些數據，可以擴展CPU的存儲容量。

7、MPI接口

MPI接口用于CPU與其它PLC、PG/PC（編程器/個人計算機）、OP（操作員接口）通過MPI網絡的通信。

8、前連接器

前連接器用于將傳感器和執行元件連接到信號模塊，前面有蓋板（9）保護。

三、SIMATIC S7-300具有多種不同的通訊接口：

• 多種通訊處理器用來連接AS-i接口、PROFIBUS 和工業以太網總線系統。

• 通訊處理器用來連接點到點的通訊系統。

• 多點接口(MPI) 集成在CPU中，用于同時連接編程器、PC機、人機界面系統及其他SIMATIC S7/M7/C7等自動化控制系統。

----用戶可以方便的使用Step7軟件進行通訊組態。

----CPU 支持下列通訊類型：

• 過程通訊

• 通過總線(AS-i或PROFIBUS)對I/O模塊周期尋址(過程映象交換) 。

• 數據通訊

• 在自動控制系統之間或人機界面(HMI)和幾個自動控制系統之間，數據通訊會周期地進行或被用戶程序或功能塊調用。

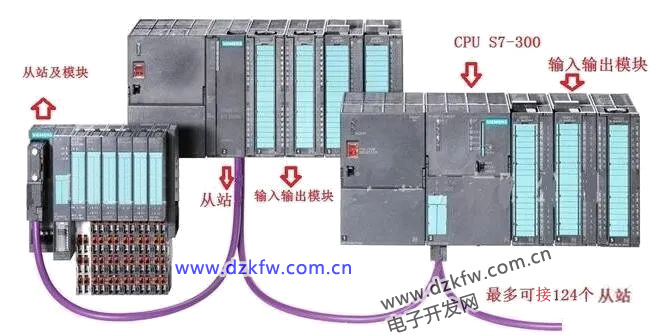

通過PROFIBUS的過程通訊

-- --

S7-300通過通訊處理器，或通過集成在CPU上的 PROFIBUS-DP接口連接到PROFIBUS-DP網絡上。

----帶有PROFIBUS-DP主站/從站接口的CPU可以使用戶能夠方便高效地進行組態。

----而且，用戶通過PROFIBUS-DP分布式I/O就像處理集中的I/O一樣，具有相同的組態、地址和編程。

----下列設備可以作為通訊的主站：

• SIMATIC S7-300

• (通過帶PROFIBUS-DP 接口CPU或通過 PROFIBUS-DP)

來源：網絡

先梳理幾個概念：

• 將編譯好的程序從電腦傳輸?shù)絧lc，這一過程一般叫做“下載”，即download；

• 將程序從PLC傳輸?shù)诫娔X，這一過程一般叫做“上載”，即upload；


不同廠家的PLC，下載、上傳程序在細節上略有不同，但原理上大同小異，這里以西門子S7-300系列PLC為例，加以說明。
一、搭建編譯環境

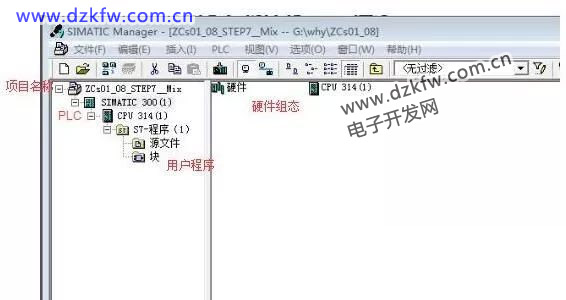

S7-300系列PLC的工程項目的建立、硬件組態、編程、下載和上裝以及程序狀態診斷和監控都由西門子的配套軟件SIMATIC Manager來管理和維護，如下圖所示。

SIMATIC Manager是一個綜合管理軟件，若只需要編寫、維護PLC程序，只需下載、安裝STEP7即可。
二、選擇PLC與電腦（工程師站）之間的通信方式
PLC和工程師站之間一般可以采用MPI、Profibus DP以及以太網進行通信。

• 所有的S7-300/400系列CPU都有一個支持MPI通信協議的接口

• 部分S7-300/400系列CPU提供支持Profibus DP協議的接口，如果CPU沒有該接口，可在硬件組態上配置一塊Profibus DP網卡，比如CP342-5

• 部分S7-300/400系列CPU提供支持TCP/IP協議的接口，如果CPU沒有該接口，可在硬件組態上配置一塊以太網模塊，比如CP343-1

• 如果選擇MPI或Profibus DP的方式進行通訊，工程師站必須安裝一塊CP5611或CP5613網卡，或者買一個USB適配器，通過USB接口進行通信

• 如果選擇以太網方式進行通訊，只需要工程師站端配置了以太網卡即可。


下面以MPI通訊方式為例，來說明如何進行通信配置。

• 假定PLC與工程師站之間的物理連接已經完成，即二者之間通過DP電纜連接起來。

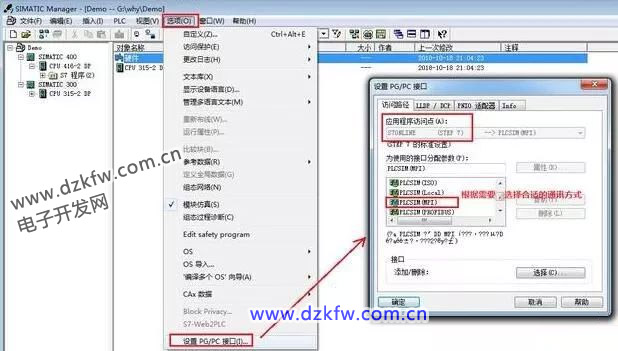

• 在“SIMATIC Manager”中，通過菜單命令：“選項->設置PG/PC接口”，進行網絡端口設置，如下圖所示。這一步，也可以在“控制面板”中的“設置PG/PC接口”中設定。工程師站需要和PLC通訊，因此應用訪問點要選擇“STEP7”，接口根據實際情況選擇（這里我們用到時PLCSIM，因此選擇PLCSIM(MPI)。）


經過上述設置后，就可以進行下載和上傳操作了。
三、下載和上裝

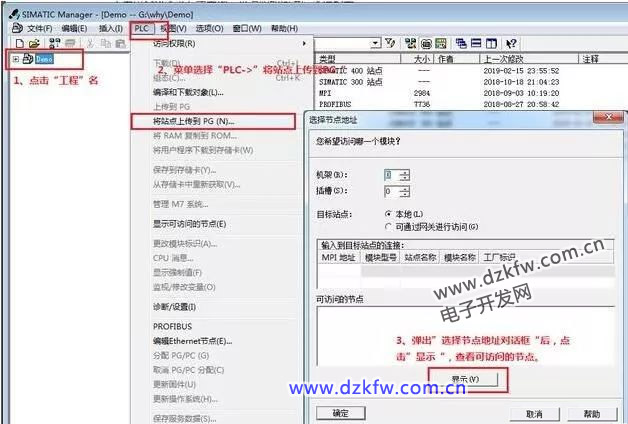

1、上裝
當我們需要備份或查看PLC中的程序，可以選擇將PLC的程序上裝到PG/PC中。

按照上述步驟執行，等待上傳完成即可。
2、下載
將工程師站的程序下載到PLC中去執行。分為硬件的編譯和下載以及程序的下載兩部分。
前提：PLC要選擇“RUN-P”或' STOP'模式。

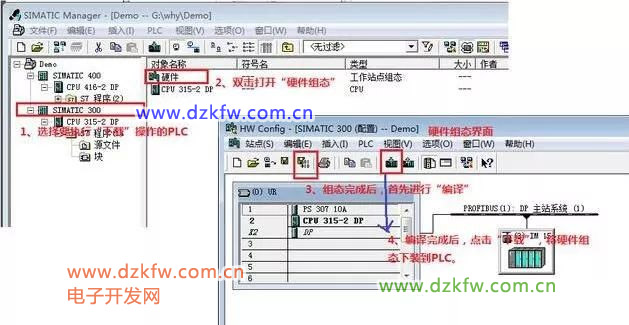

（1）硬件編譯和下載

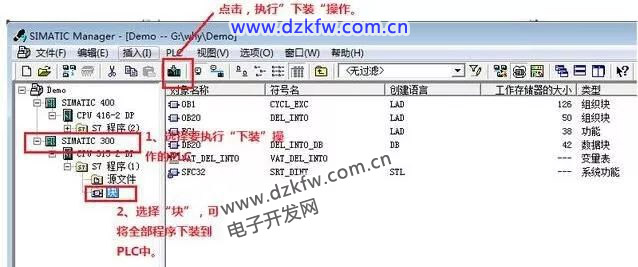

（2）程序下裝

上述步驟為下裝全部用戶程序，要單獨下裝某一個或某幾個程序塊，可選中它們，再執行“下裝”操作。
