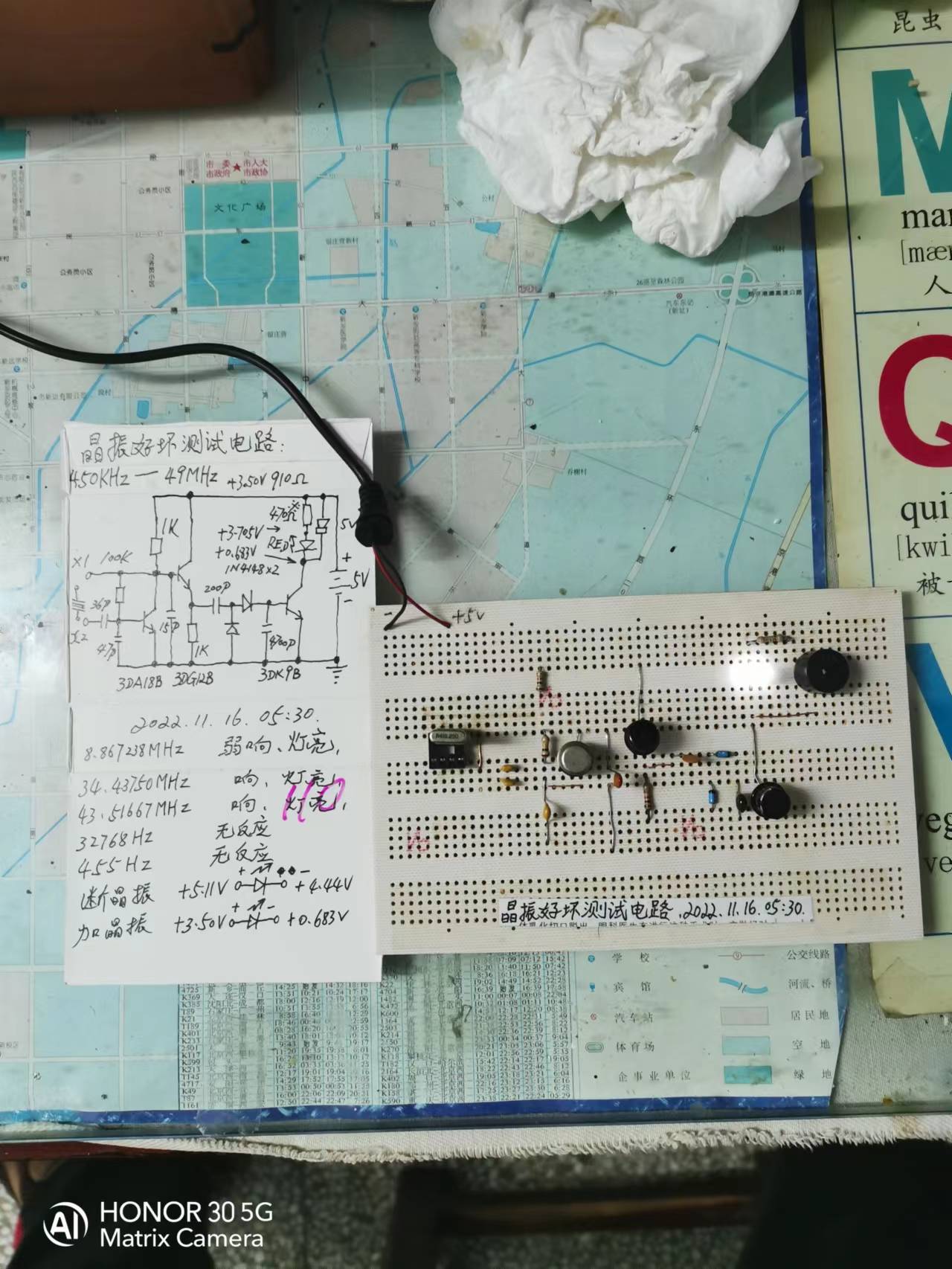

會員注冊晶振測試小電路，電路用分立元件，制作簡單，晶體完好時，聲光一起出現。就是32768HZ沒反應。2023年05月20日18點27分

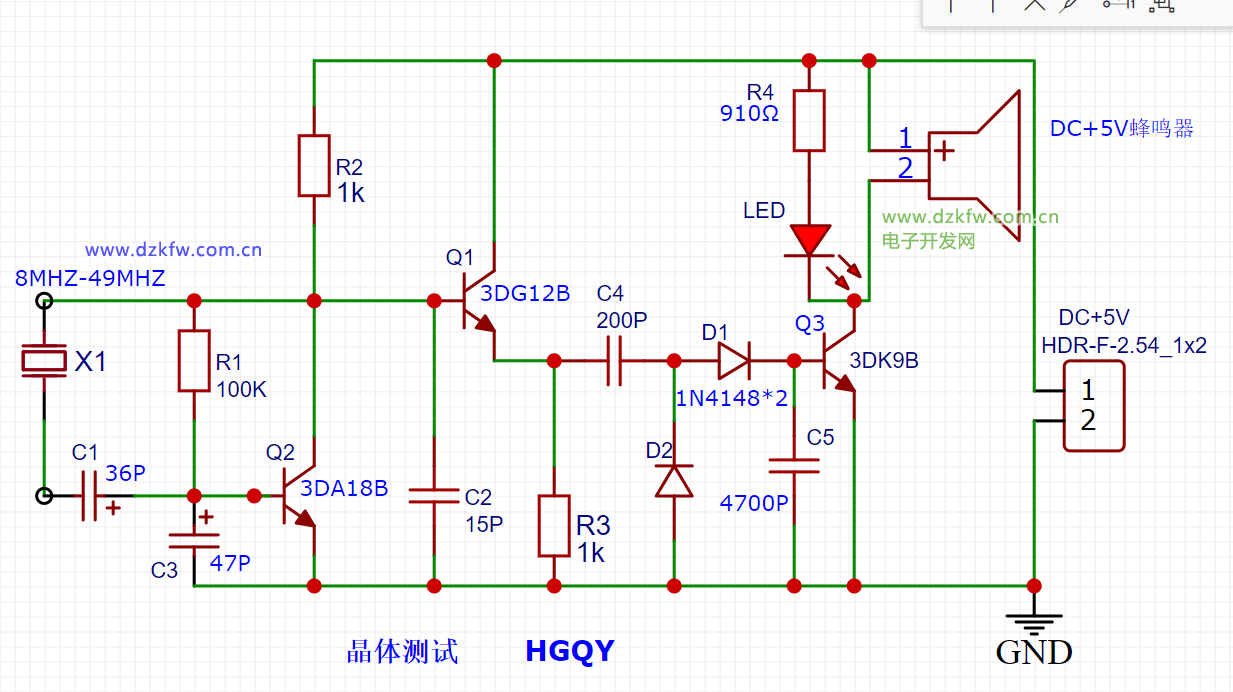

電路原理圖如下：

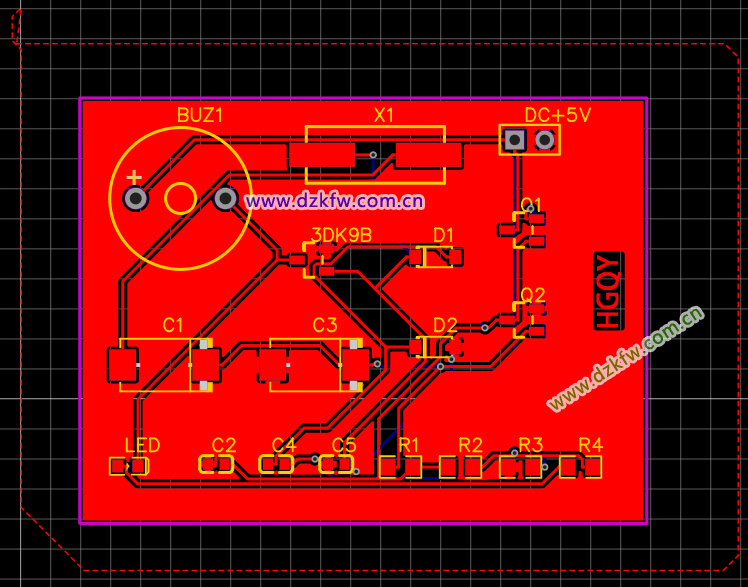

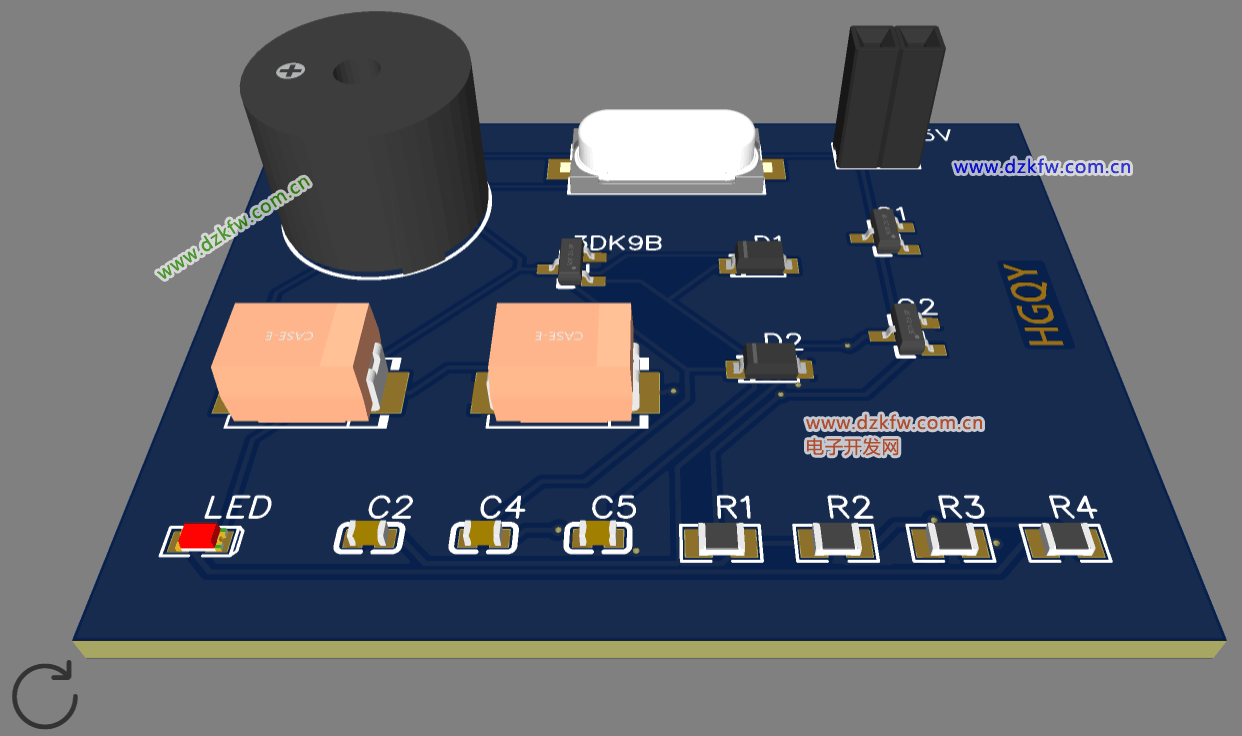

晶振測試器小電路原理圖和PCB，晶振好壞判斷
作者：佚名 文章來源：網絡整理 點擊數： 更新時間：2024/4/20
Tags：晶振測試,晶振,PCB
