會員注冊在PCB設計的過程中，大電流電路需要特別留意其參數，其幾個個決定性因數包括：材質，厚度和寬度。

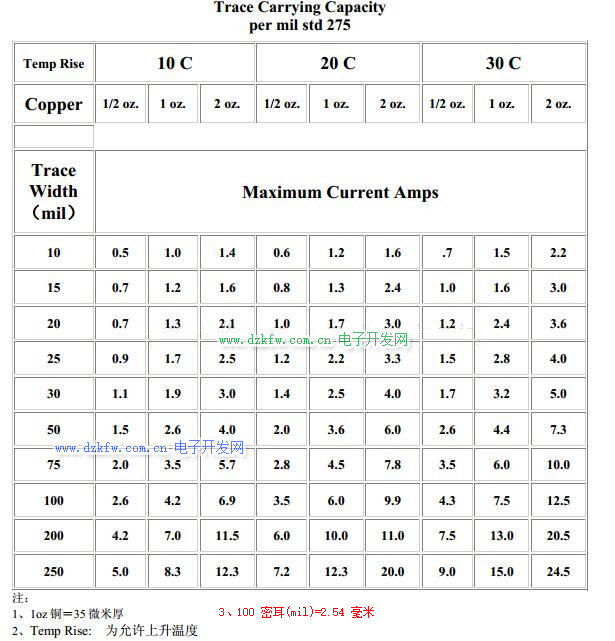

下表為普通銅電路板計算參考：
PCB走線線寬電流對照表
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2022-07-26
Tags：PCB,走線線寬,電流對照表
