網絡上經常可以見到有部分網友同時會pads (power PCB) , 以及PROTEL 。他們?cè)谑褂眠^程中比較兩個軟件的使用方法。其中最集中的問題是PROTEL 中畫總線的問題，只要一提到PADS 和PROTEL 兩者的優缺點，大部分人都會說PROTEL 畫總線不好用。其實不盡然，PROTEL 中畫總線很簡單，而且畫完后不影響網絡。畫20 條以上速度要比PSDA 不相上下。如果畫100 條以上的話那PADS 是無論如何都比不上的了。
下面是具體的步驟：

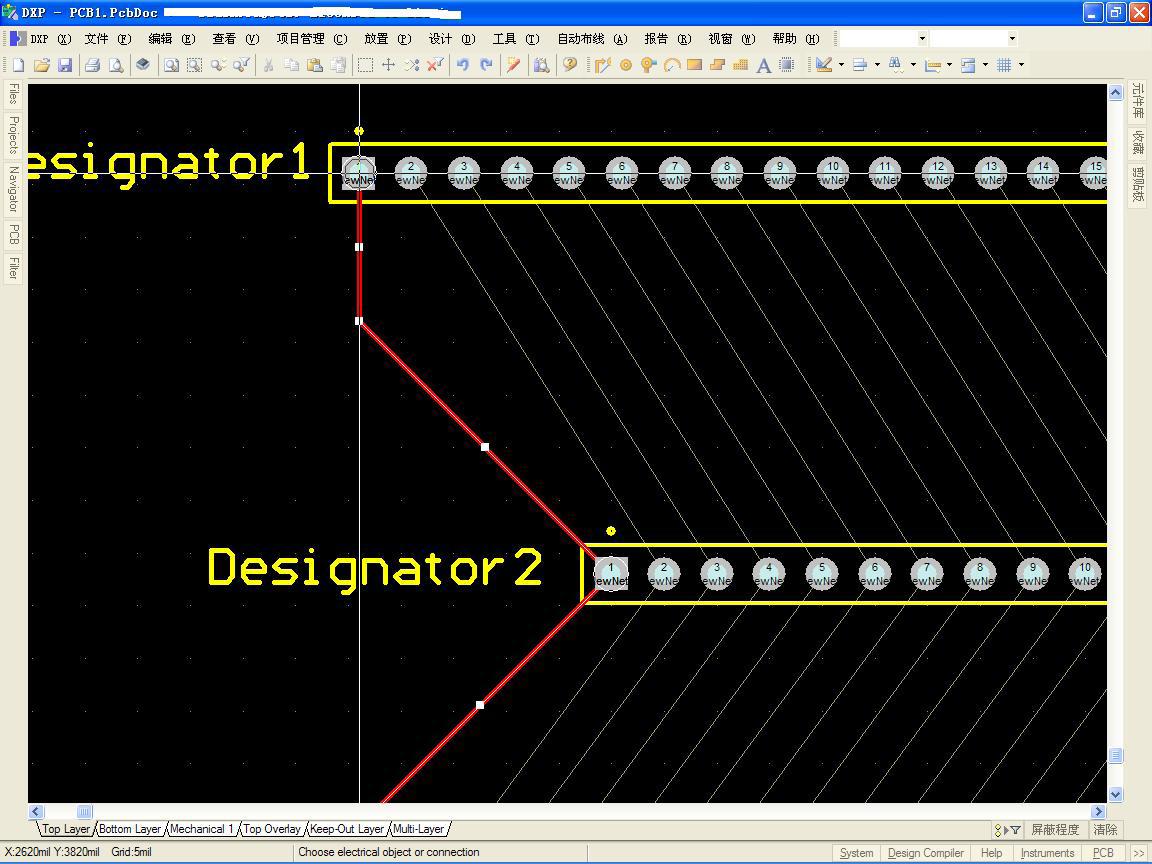

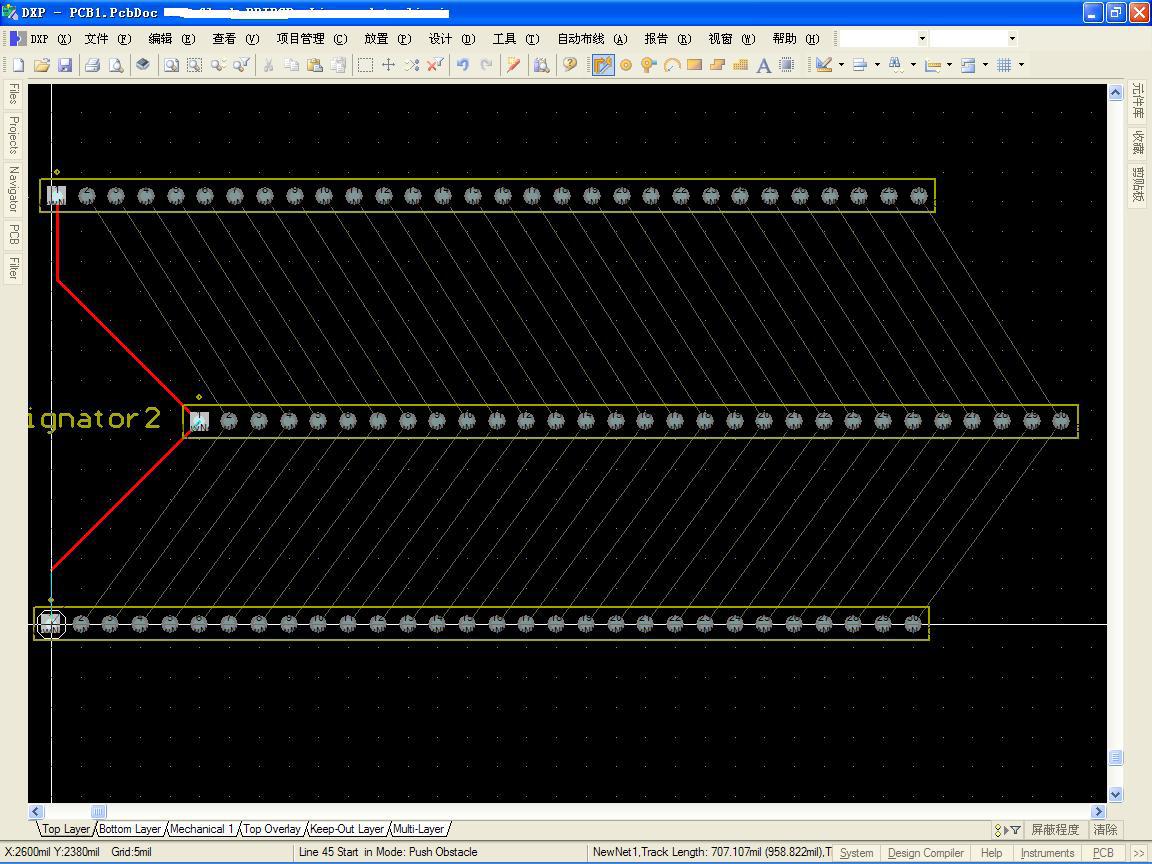

首先畫一條線。

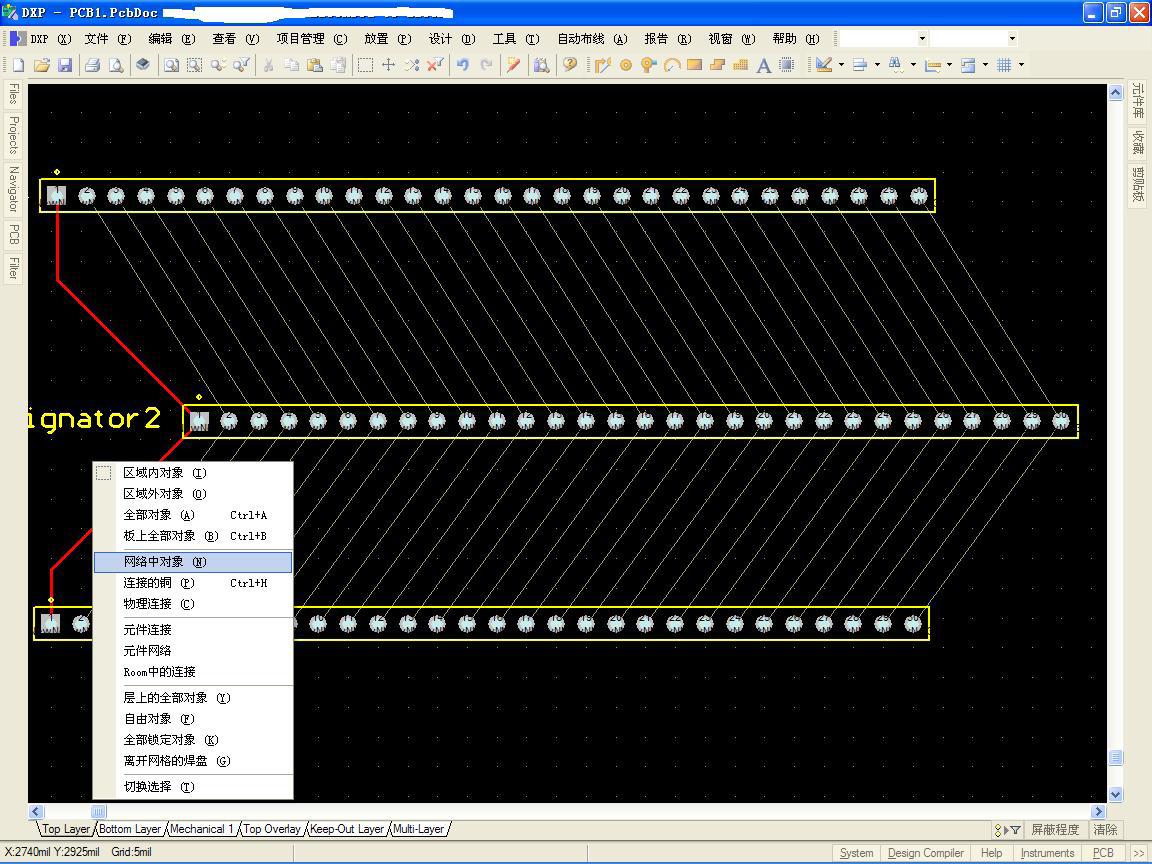

在使用快捷鍵 “S” “N” 選中網絡，如下圖

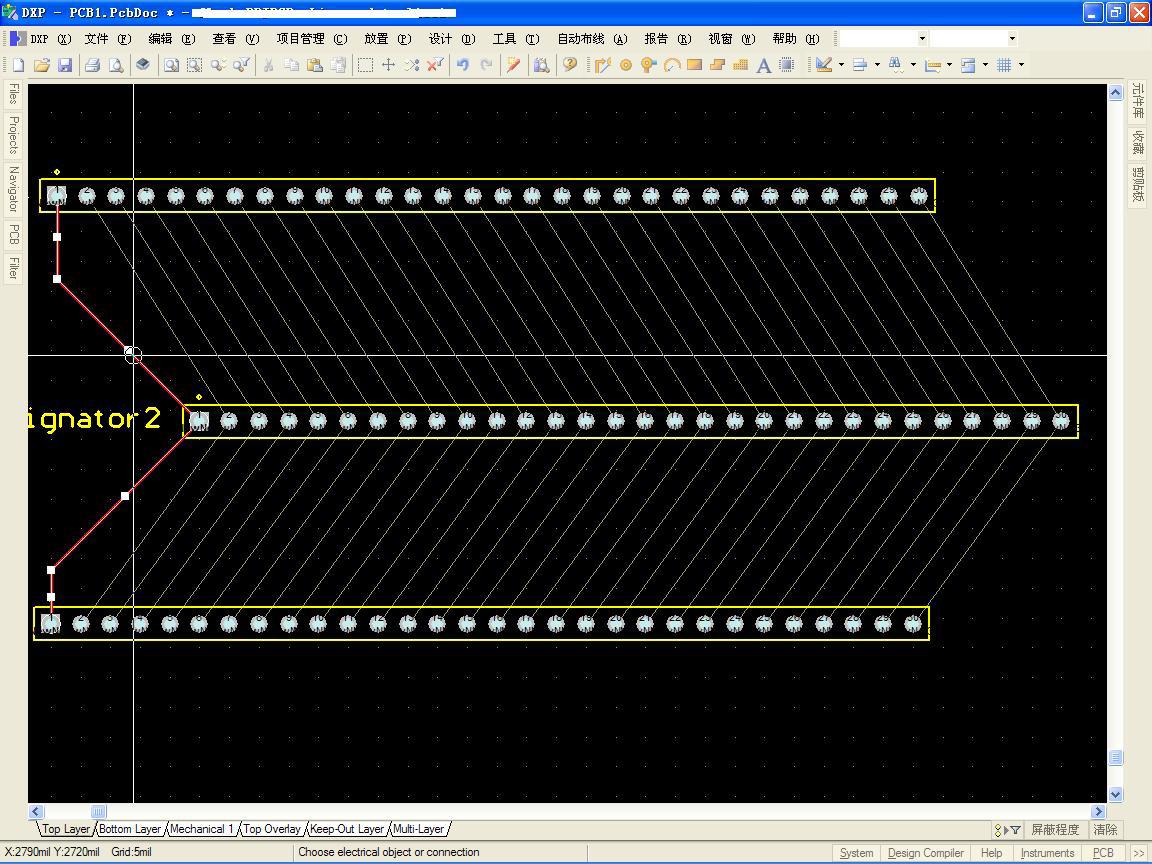

然后用快捷鍵 CTRL + C 復制 所選的線，并確定基點。



然后再“編輯”菜單里選“特殊粘貼”或者使用快捷鍵 “E” “A”調出特殊粘貼對話框 （不能使用工具條上的快捷圖標）如圖：

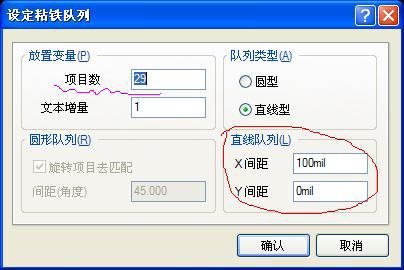

看到畫紅圈的地方嗎！一定要選中 再點“粘貼陣列” 彈出如下對話框：

項目數 填寫你要復制的總線數（一般是N-1 條，N 表示你一共有多少條總線）
在“直線隊列”中可根據你的實際情況填寫。一般來講DIP 封裝的元件管腳間的距離是100mil 。X，Y，表示你的總線是橫排還是豎排。確認吧！

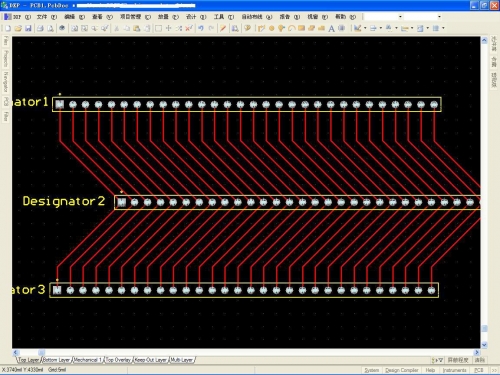

一下就完了。效果挺好

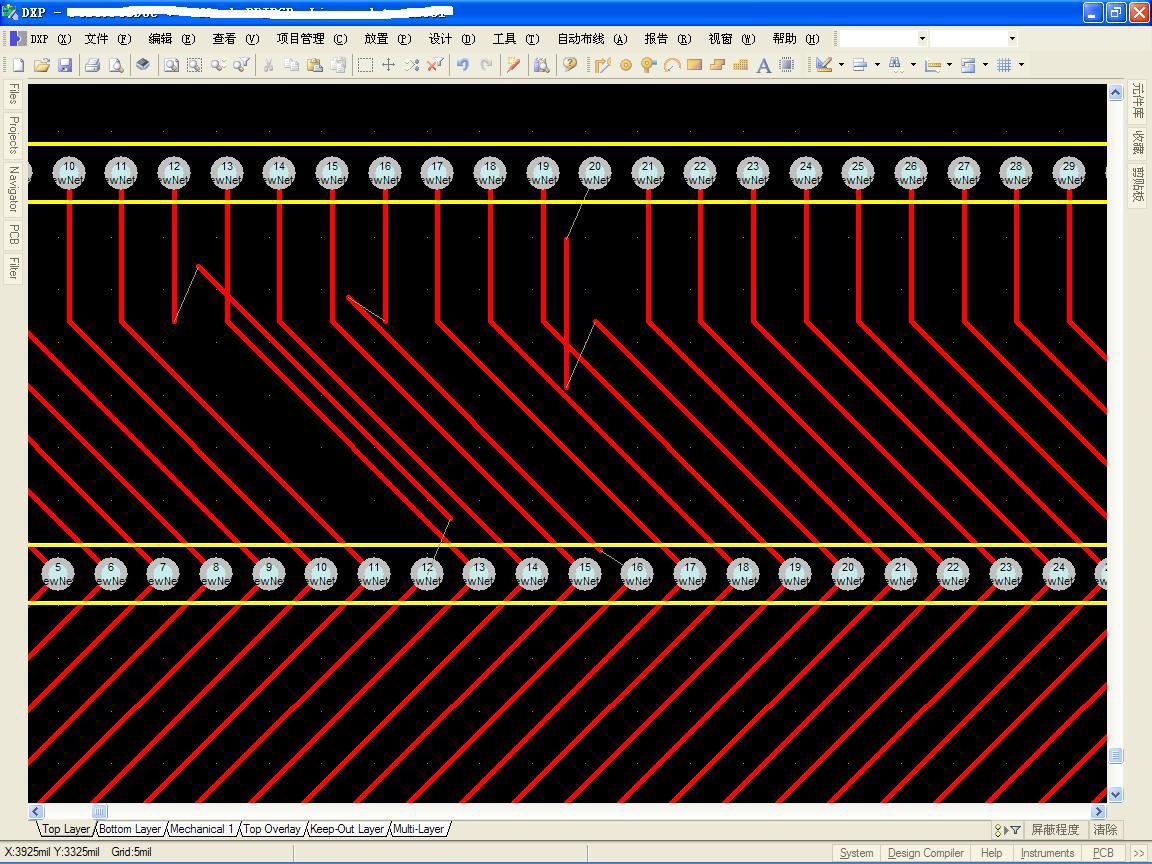

檢查一下網絡，沒問題吧，各是各的，決不影響DRC。
