穩壓二極管是半導體元件之一，又叫齊納二級管（Zener diode），它的工作原理是應用PN結反向擊穿狀態，使其電流可在很大范圍內變化而電壓根本不變的現象，制成的起穩壓作用的二極管。此二極管是一種直到臨界反向擊穿電壓前都具有很高電阻的半導體器件。在這臨界擊穿點上，反向電阻降低到一個很小的數值，在這個低阻區中電流增加而電壓則堅持恒定，穩壓二極管是依據擊穿電壓來分檔的，由于這種特性，穩壓管主要被作為穩壓器或電壓基準元件運用。穩壓二極管能夠串聯起來以便在較高的電壓上運用，經過串聯就可取得更高的穩定電壓。穩壓二極管的特性是工作于反向擊穿狀態，具有穩定的端電壓。關于穩壓二極管的知識點，大家能否想要理解到更多呢？下面我就來為大家細致說下穩壓二極管的分類、作用、伏安特性、電流方向、五大應用、主要參數、檢查辦法、選擇留意事項。一同來理解下吧！



穩壓二極管的分類

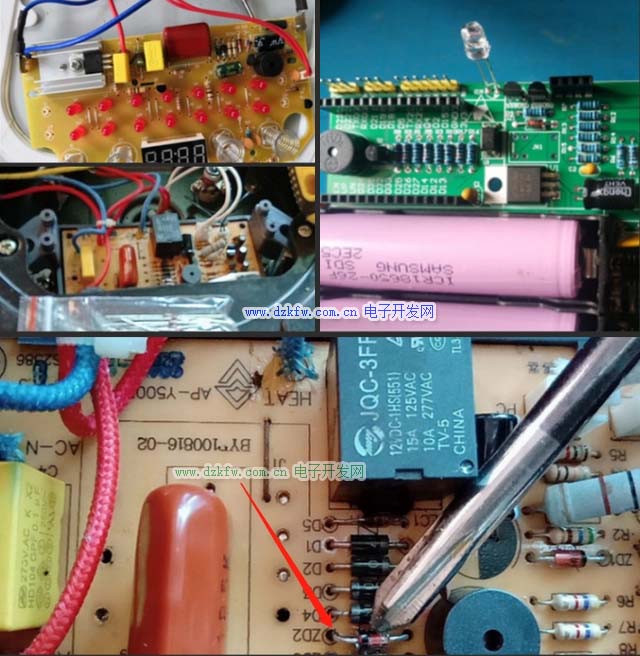

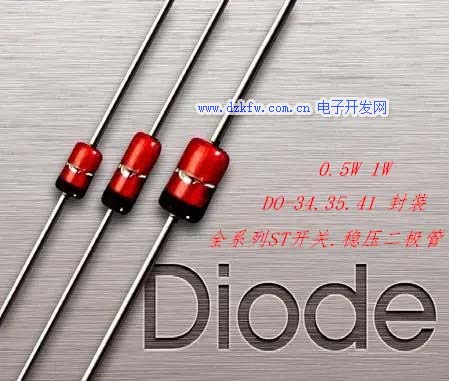

穩壓二極管依據外殼包裝資料分金屬封裝、玻璃封裝、塑料封裝。塑料封裝穩壓二極管又分為有引線型和外表封裝兩類。依據內部構造又分為普通穩壓二極管（2跟引腳）和溫度補償型穩壓二極管（3跟引腳）。依據電流容量可分為大功率穩壓二極管（2A以上）和小功率穩壓二極管（1.5A以下）



穩壓二極管的作用

穩壓二極管的作用主要是穩壓作用。通常用在開關電源做基準穩壓來調節輸出電壓穩定，在保護電路當中用做過壓過流保護作用。

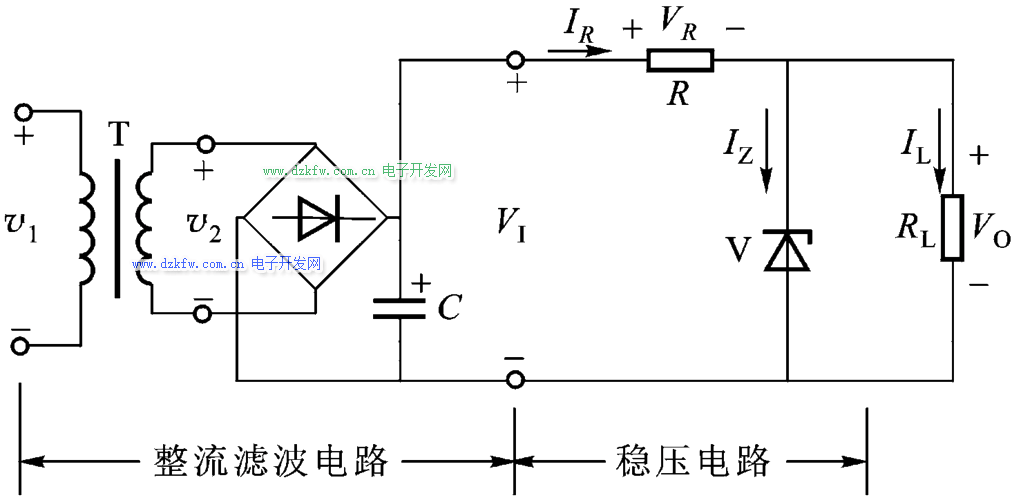

并聯穩壓電路。如下圖所示，穩壓二極管VD并聯在輸出端，VD上的電壓即為輸出電壓。這種簡單并聯穩壓電路主要應用在輸入電壓變化不大、負載電流較小的場所。

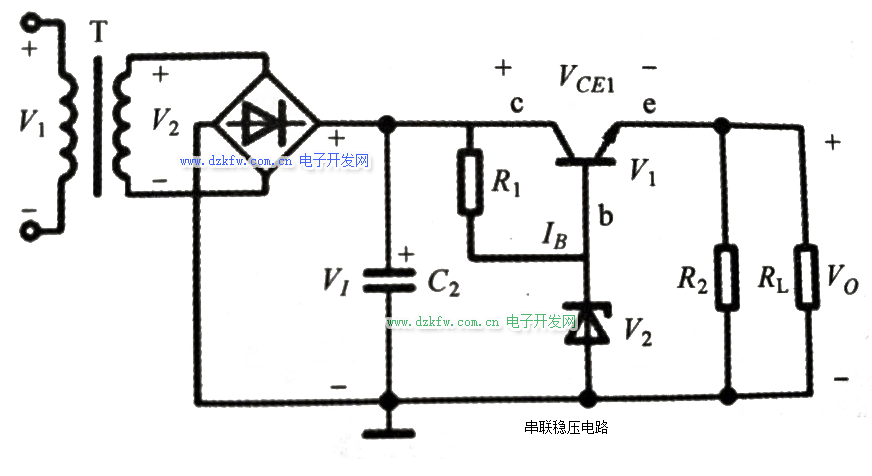

（2） 串聯穩壓電路。如圖2-60所示，由于串聯在輸出電路中的調整管VT的基極電壓被穩壓二極管VD所穩定，所以當輸出電壓發作變化時，調整管VT的基-射極間電壓相應變化，使得VT的管壓降向相反方向變化，從而使輸出電壓根本堅持穩定。

穩壓二極管的檢查辦法



一、穩壓二極管的好壞及正、負極性的判斷方法：

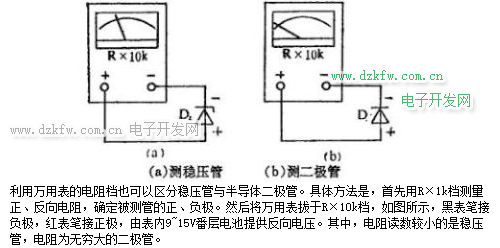

1、從外形上看，金屬封裝穩壓二極管管體的正極一端為平面形，負極一端為半圓面形。塑封穩壓二極管管體上印有彩色標志的一端為負極，另一端為正極。對標志不分明的穩壓二極管，也能夠用萬用表判別其極性，丈量的辦法與普通二極管相同，即用萬用表R×1k檔，將兩表筆分別接穩壓二極管的兩個電極，測出一個結果后，再對調兩表筆中止丈量。在兩次丈量結果中，阻值較小那一次，黑表筆接的是穩壓二極管的正極，紅表筆接的是穩壓二極管的負極。

2、若測得穩壓二極管的正、反向電阻均很小或均為無量大，則闡明該二極管已擊穿或開路損壞。



二、穩壓二極管穩壓值的測量方法

1、用0~32V連續可調直流電源，關于13V以下的穩壓二極管，可將穩壓電源的輸出電壓調至15V，將電源正極串接1只1.5kΩ限流電阻后與被測穩壓二極管的負極相銜接，電源負極與穩壓二極管的正極相接，再用萬用表丈量穩壓二極管兩端的電壓值，所測的讀數即為穩壓二極管的穩壓值。若穩壓二極管的穩壓值高于15V，則應將穩壓電源調至20V以上。

2、也可用低于1KV的兆歐表為穩壓二極管提供測試電源。其辦法是：將兆歐表正端與穩壓二極管的負極相接，兆歐表的負端與穩壓二極管的正極相接后，按規則勻速搖動兆歐表手柄，同時用萬用表監測穩壓二極管兩端電壓值（萬用表的電壓檔應視穩定電壓值的大小而定），待萬用表的指示電壓指示穩定時，此電壓值便是穩壓二極管的穩定電壓值。

3、若測量出來穩壓二極管的穩定電壓值忽高忽低，則就說 明該穩壓二極管的性能已經不穩定，如下圖：
