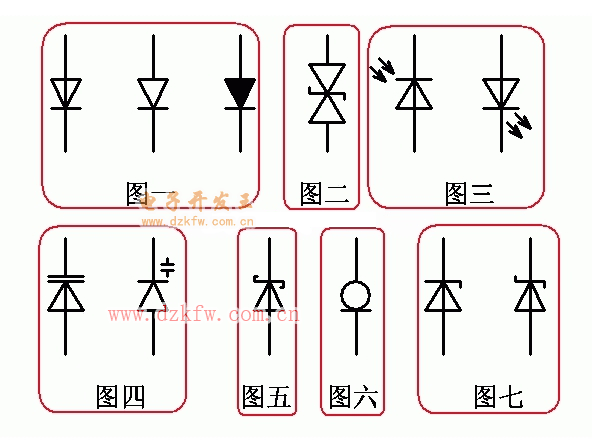

二極管電路中，整流二極管的應用最為常見。所謂整流二極管就是專門用于電源電路中將交流電轉換成單向脈動直流電的二極管。二極管符號及含義
圖一普通二極管，第一個是國內標準的畫法;
圖二雙向瞬變抑制二極管;
圖三分別是光敏或光電二極管，發光二極管;
圖四為變?nèi)荻�極管;
圖五是肖特基二極管;
圖六是恒流二極管;
圖七是穩壓二極管;
二極管是一種具有單向?qū)щ姷亩�端器件，有電子二極管和晶體二極管之分，電子二極管因?yàn)闊艚z的熱損耗，效率比晶體二極管低，所以現已很少見到，比較常見和常用的多是晶體二極管。二極管的單向?qū)щ娞匦�，幾乎在所有的電子電路中，都要用到半�?dǎo)體二極管，它在許多的電路中起著重要的作用，它是誕生最早的半導體器件之一，其應用也非常廣泛。
二極管是最常用的電子元件之一，它最大的特性就是單向?qū)щ�，也就是電流只可以從二極管的一個方向流過，二極管的作用有整流電路，檢波電路，穩壓電路，各種調制電路，主要都是由二極管來構成的，其原理都很簡單，正是由于二極管等元件的發明，才有我們現 在豐富多彩的電子信息世界的誕生，既然二極管的作用這么大那么我們應該如何去檢測這個元件呢，其實很簡單，只要用萬用表打到電阻檔，測量一下反向電阻就行，如果很小，就說明這個二極管是壞的，反向電阻如果很大，這就說明這個二極管是好的。對于這樣的基礎元件我們應牢牢掌握住他的作用原理以及基本電路，這樣才能為以后的電子技術學習打下良好的基礎。
晶體二極管為一個由p型半導體和n型半導體形成的pn結，在其界面處兩側形成空間電荷層，并建有自建電場。當不存在外加電壓時，由于pn結兩邊載流子濃度差引起的擴散電流和自建電場引起的漂移電流相等而處于電平衡狀態。當外界有正向電壓偏置時，外界電場和自建電場的互相抑消作用使載流子的擴散電流增加引起了正向電流。當外界有反向電壓偏置時，外界電場和自建電場進一步加強，形成在一定反向電壓范圍內與反向偏置電壓值無關的反向飽和電流I0。
當外加的反向電壓高到一定程度時，pn結空間電荷層中的電場強度達到臨界值產生載流子的倍增過程，產生大量電子空穴對，產生了數值很大的反向擊穿電流，稱為二極管的擊穿現象。pn結的反向擊穿有齊納擊穿和雪崩擊穿之分。
