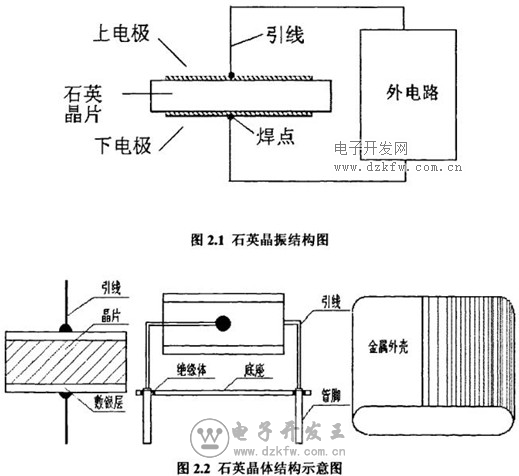

石英晶體諧振器是利用石英晶體的壓電效應制成的一種諧振器件,其基本結構為:從一塊石英晶體上按一定方位角切下薄片(簡稱為晶片,它可以是正方形、矩形或圓形等),在它的兩個對應面上涂敷銀層作為電極,在每個電極上各焊根引線接到管腳上,再加上封裝外殼就構成了石英晶體振蕩器,簡稱為石英晶體或晶體、晶振。其產品一般用金屬外殼封裝,也有用玻璃殼、陶瓷或塑料封裝的。圖2.1是石英晶振結構圖。圖2.2是一種金屬外殼封裝的石英晶體結構示意圖。

壓電效應

若在石英晶振的兩個電極上加一電場,晶片就會產生機械變形。反之,若在晶片的兩側施加機械壓力,則在晶片相應的方向上將產生電場,這種物理現象稱為壓電效應。如果在晶片的兩極上加交變電壓,晶片就會產生機械振動,同時晶片的機械振動又會產生交變電場。

在一般情況下,晶片機械振動的振幅和交變電場的振幅非常微小,但當外加交變電壓的頻率為某一特定值時,振幅明顯加大, 比其他頻率下的振幅大得多,這種現象稱為壓電諧振,它與LC回路的諧振現象十分相似。它的貼片晶振諧振頻率與晶片的切割方向、幾何形狀、尺寸等有關。
